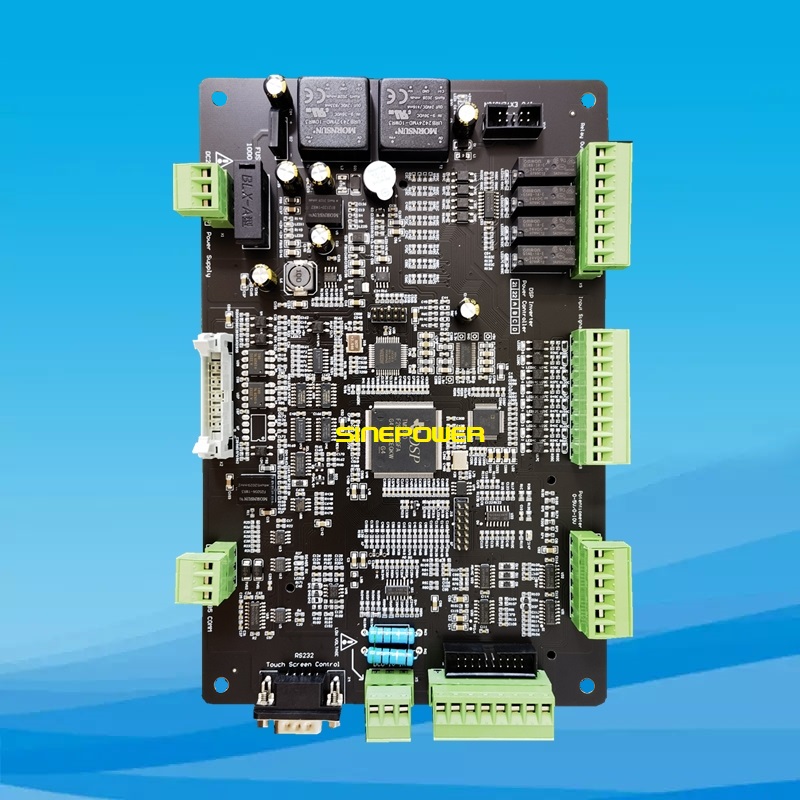

SF30系列高频开关电源控制板

SF30系列是正弦动力研发成功的具有国际先进水平的最新数字型IGBT感应加热电源控制板,以DSP+CPLD处理器为核心构成的智能化控制系统。具有单块主控板、宽频自适应(1-50KHZ)、抗电压波动性能、高功率因数、高效节能、智能化保护系统等特点,用于高频、超音频、中频高性能IGBT感应加热电源,电镀整流器电源。智能化保护系统,在线显示故障问题,并可以在线查看故障解决方法,该电源有故障自诊断功能。

 SF30系列高频开关电源是正弦动力研发成功的具有国际先进水平的最新数字型IGBT感应加热电源控制板,以DSP+CPLD处理器为核心构成的智能化控制系统。具有单块主控板、宽频自适应(1-50KHZ)、抗电压波动性能、高功率因数、高效节能、智能化保护系统等特点。独有的QMS质量监控功能便于用户控制产品质量、工艺调整。
正弦动力已开发出多种规格的高频、超音频、中频高性能IGBT感应加热电源。广泛应用于汽车、工程机械、机械制造、钢铁冶金、石化、微电子、纺织、军事、风力发电、船舶等领域。感应加热电源广泛用于表面处理、热处理、淬火、回火、退火、透热、弯管、管道防腐、调质、锻造、熔炼。

数字型IGBT感应加热电源特点:
1、单块主控板、宽频率自动跟踪系统,单块主控板具有故障点少,控制更精确的特点。宽频设计负载适应性强,单台电源可满足多种工件加热需求,无需频繁更换多块主板;可以方便用户通过工艺调整,迅速准确的寻找到最佳的频率、温度、加热深度和耗能之间的工艺匹配关系。负载变化不用开柜门,无需更换调整主控板。
2、100%满功率输出节约全寿命成本。避免设因备设计余量过高,不得不使用低压输出从而造成的设备内部能耗增加,同时降低了采购成本。
3、采用DSP+CPLD数字控制系统、自动频率跟踪、频率反馈自适应等先进控制技术,使设备运行更加稳定、效率更高。对加热感应器中的短路及开路故障,设计有超频/低频等保护功能,保护系统更完善可靠。
4、稳定性高不会受外部环境(如温度、湿度等)影响,与模拟控制系统电源相比数字控制系统电源参数都是固化在程序里,环境变化不会影响内部参数,而模拟电源的参数由电阻等模拟器件确定,这些器件受环境影响比较明显,如果温度变化可能会造成参数的变化,因此相对应模拟控制系统而言,数字电源具有更高的稳定性。
5、良好的抗电压波动性能,电网电压在350V-440V之间波动时保证正常工作。采用电压/功率、电流双闭环控制,具有恒电压、恒功率运行功能,即输出电压或功率不随外界因素而变化,保证负载加热的稳定性。
6、反馈方向自适应,该功能是在用户更换负载输出线或挪动负载时将不用考虑输出负载线及反馈线对应关系,电源内部会自动判断反馈线的极性,作出相应的处理,这样解决了因接反了反馈线而引起的不必要麻烦。
7、智能化保护系统,在线显示故障问题,并可以在线查看故障解决方法,该电源有故障自诊断功能,当操作工误操作或特殊工况出现报警时,触摸屏会显示出故障内容,点击对应故障的帮助可以查询到对应故障的解决方法。可使90%以上常见故障由操作人员迅速处理,大大提高生产效率,降低了对操作人员技术水平的依赖。
8、能量监控曲线实时显示,并且可以对电压、电流、功率曲线单独显示,该电源可以通过触摸屏或工控机上的切换按钮切换到能量监控曲线实时显示模式,显示实时的电压、电流、功率曲线,并且可以切换到三个其中任意一个显示。所有数据均为系统内部数字量输出,避免了模拟量到数字量转换过程中出现的误差,数据更加真实,便于制订修改工艺参数。RS485或CAN接口可与外部控制器交换数据,该接口可以传输上述电源所有内部参数给上位机或中控总线,对外部能量监控非常适合。
9、安全测试系统。当更换感应器和工件后,40V低压直接测试负载的匹配情况,并记录负载谐振频率、电压和电流比例等参数,如果能够满足预期要求即可投入使用;反之,通过调节变压器匝比、电容器抽头直到满足要求为止。
10、一键式快速启动,启动成功率100%,功率调节范围10%~100%,避免因启动失败造成的大型工件局部漏淬和批量工件的个别漏淬,提高成品率和产品一致性。

SF31系列采用了DSP+CPLD 模式,提高主控的响应速度,提高电路的集成度,进一步增强主板的稳定性与抗干扰能力。采用触摸屏控制与硬件直接控制有机结合。改进了接口方式,接口更简洁。省去可以替代的冗余接口,将以往版本的主要功能进行整合,使主板既可以应用于中小功率,也可以应用于大功率设备。可以应用于普通的电源设备,也可以应用于其它对功率因数要求较高的精密电源设备。
同时改进了各项监控,完善保护功能力争彻底消除IGBT 器件在大功率电源应用领域的使用障碍。将数字化IGBT 控制系统从理论转化为实际应用,更进一步到稳定的应用,再到普
及应用。

◆ 使用频率范围宽:
1〉300Hz~15KHz 中频;
2〉16K—40KHz 超音频;
3〉40KHz—200KHz高频;
4〉200KHz----400KHz 超高频。
◆ 频率自动跟踪:
能够对当前流行的谐振工作方式的电源的谐振频率自动跟踪,保证在任何工况下IGBT 始终工作在ZCS 或ZVS 状态下,使IGBT 工作状态最佳,自身功耗最小,整机效率最高。
◆ 故障检测与保护功能齐全:
各类故障原因在显示屏上显示;同时可以由指示灯指示,或同步输出口输出继电器信号,用于外部系统协调工作;
◆ 友好的人机界面:
人机交互可以选用多种方式,比如LED 指示灯;数码管显示;文本屏显示;触摸屏显示与控制;客户可以根据需要选择;

应用领域:
★感应加热电源;
★电镀电解电源;
★阻焊逆变焊机;
★大功率高压发生器电源;
★高精度可控电磁加热电源;
★超高频感应加热电源;

适用电路:斩波器;全桥变换;半桥变换;双管正激;倍频系统;


相关周边配件及产品:
STP30恒压反馈板
STP10阻容吸收板STP20同步变压器模块STP22触发扩展模块STP01显示操作模块
SFP21IGTB驱动器IGTB驱动板(十路驱动)
