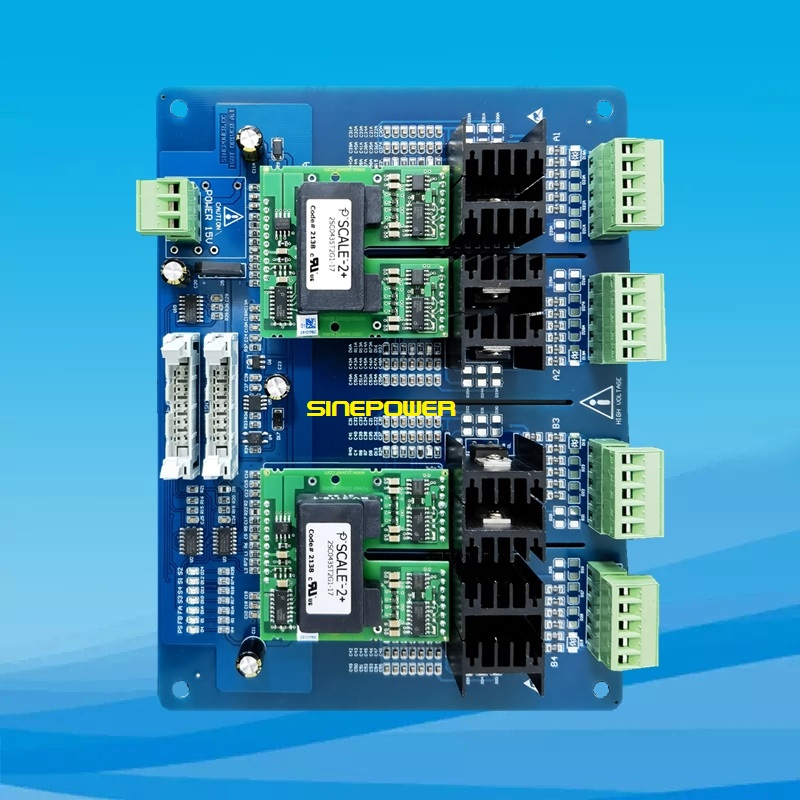

SK600 IGBT驱动器模块

适用于中、大功率IGBT的驱动,单电源15V(功率100W以上)供电,外置AC/DC隔离电源采用品牌IGBT驱动核,单通道4W输出功率,峰值电流为±35A,具有短路保护以及电源电压监控等功能,欠压以及过流故障时输出告警信号,驱动开关频率高达100KHz

该驱动模块适用于SD系列的配套使用:

单电源15V(推荐功率100W以上)供电,外置AC/DC隔离电源
采用品牌IGBT驱动核,单通道4W输出功率,峰值电流为±35A
全桥逆变控制设计,直接驱动四路信号IGBT,预留扩展接口
驱动信号及故障信号采用LED指示,工作情况一目了然
原副边5KV电气隔离,安全可靠
具有短路保护及电源电压监控等功能
上下管防短路输出设计
欠压以及过流故障时输出告警信号
适用于中、大功率IGBT的驱动
驱动开关频率高达100KHz(驱动频率越高时驱动的IGBT模块容量相应也会变小)
外形尺寸:200X160X38mm

推荐使用产品:

600V系列 IGBT(电流≤1000A)
1200V系列 IGBT(电流≤800A)
1700V系列 IGBT(电流≤600A)

特别提示:如工作频率高时驱动大功率IGBT模块,后级驱动方式将采用下图实物,型号:SK600B
