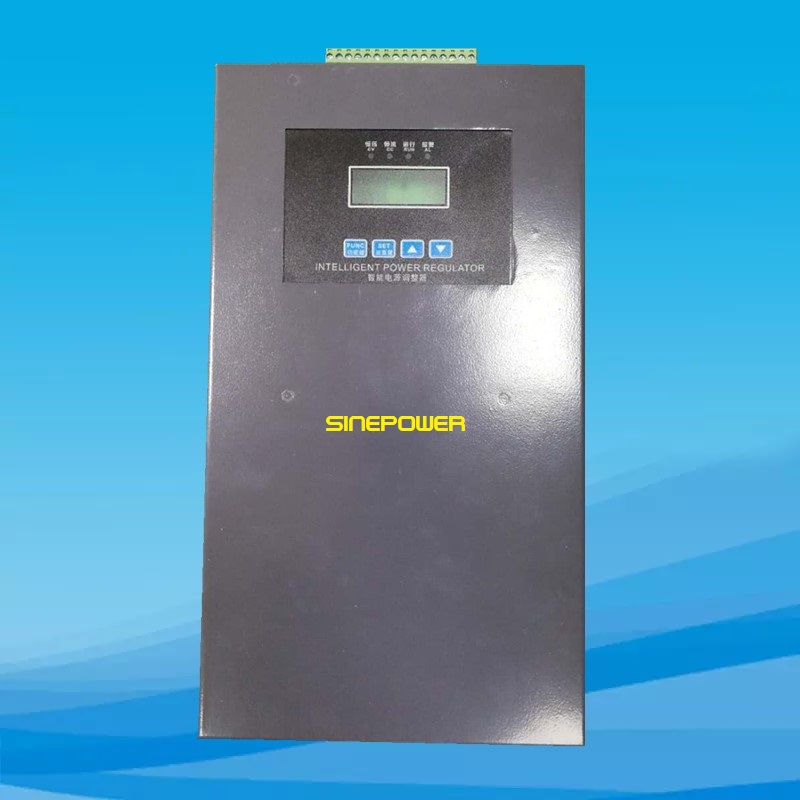

SP360系列智能电力调整器

SP360系列电力调整器,采用32位工业级高性能微处理器,集开环调压、恒压、恒流与恒功率四种控制方法于一体,高度数字化安规标准设计,支持网络远程控制及现场控制方式。故障报警、界面参数采用LED数码管菜单显示,设定参数自动储存。控制板带缺相保护、上电软起动、软关断、过压保护、过流保护、短路保护、工作状态指示等功能。具有单相或三相交流触发方式

SP360系列电力调整器,采用32位工业级高性能微处理器,集开环调压、恒压、恒流与恒功率四种控制方法于一体,高度数字化安规标准设计,支持网络远程控制及现场控制方式。故障报警、界面参数采用LED数码管菜单显示,设定参数自动储存。控制板带缺相保护、上电软起动、软关断、过压保护、过流保护、短路保护、工作状态指示等功能。具有单相或三相交流触发方式,可触发600A以下的可控硅,适用于工业各领域的电压电流调节的阻性负载、感性负载、容性负载、变压器一次侧等各种负载类型,广泛应用于电力调整器、晶闸管电源、电加热温控等设备。

技术规格:

◆ 工作电源:220Vac ±15% 50/60HZ (可订制 380VAC或440VAC)
◆ 主回路工作电压:220/380Vac ±15% 50/60HZ
◆ 电压调节范围:0~电压满量程
◆ 显示方式:LED数码管界面
◆ 移相范围:0~178° 调节输出分辨率:1/4000 稳定精度:优于 ±1%
◆ 触发电流:≥ 500mA 触发容量:≤ 600A单向可控硅
◆ 输入信号:DC0-5V、DC0-10V、0-10mA、4-20mA、10K电位器调节
◆ 适用负载:阻性、感性、容性及变压器一次测等各种负载
◆ 报警继电器触点容量:250Vac/10A
◆ 介电强度: 3500 VRMS
◆ 工作环境条件:
环境温度: -20℃~ 60℃
相对湿度: ≤ 90%RH(无结霜)
室内安装:无易燃、易爆、腐蚀性气体、无导电尘,振动小于0.5G
海拔低于3000米,超过3000米应适当降低容量等级使用

◆ 产品符合标准:
IEC60947-4-2 :Low-voltage switchgear and controlgear. Part 4-2:Contactors and motor-starters. AC semiconductor motor controllers and starters。
GB14048.6-1998:低压开关设备和控制设备 第4-2部分:接触器和电动机起动器 交流半导体电动机控制器和起动器。
GB3797-89 :电控设备第二部分--装有电子器件的电控设备。
IEC61000-4 :电磁兼容、试验和测量技术。
IEC65:电网电源供电的家用和类似一般用途的电子及相关设备的安全。

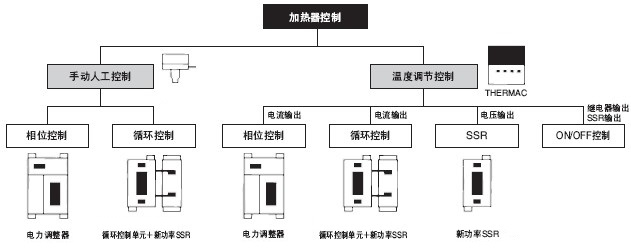

■加热器控制的种类

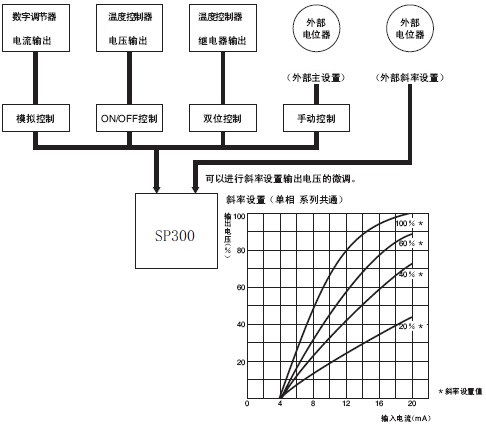

■SP360控制方式

●什么是模拟控制
接收温度控制器的电流输出4~20mA的信 号,调整电能使其顺畅,进行精密的加热 器控制。可以通过设定外部(内部)斜率 进行微调。
●什么是ON/OFF控制
接收温度控制器的电压输出信号,通过 ON/OFF控制加热器。可以通过设定外部 (内部)斜率进行微调。
●什么是双位控制
可以通过外部电位器任意设定高电平、低 电平2 个输出量,可以通过温度控制器的 继电器输出切换High-Low。
●什么是手动控制
通过外部电位器,手动调整输出量。

●ON/OFF控制

●循环控制

●相位控制(单相型的情况)

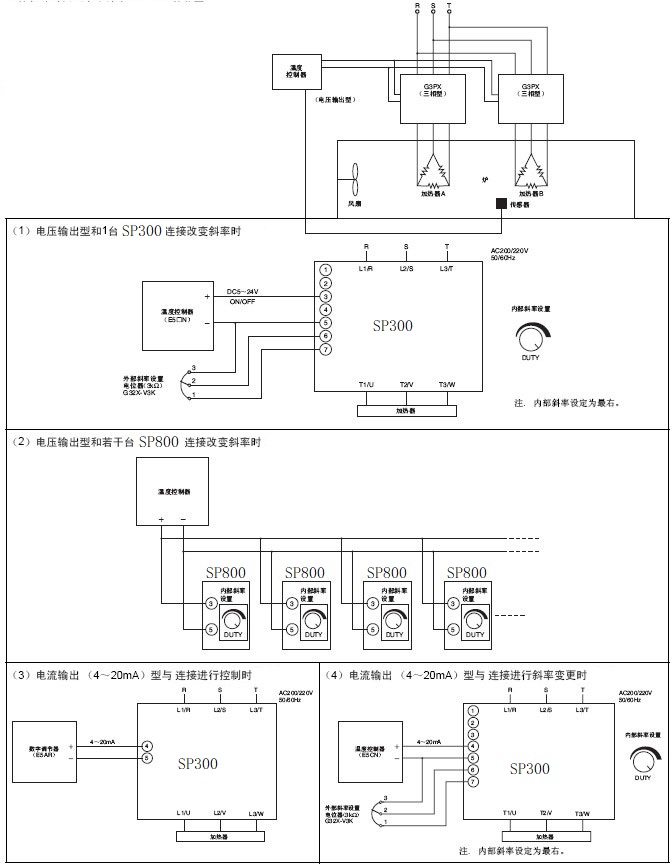

■SP360系列电力调整器与电子温度控制器的连接例

·软起动时间可自由地在0.5~10秒范围 内设定,因此可实现加热器的长寿命。
·1 个温控器控制若干个加热器时,通过 斜率设定,可改善温度的差别[(2) 的连 接例]。
例. 由于热干扰导致B 点的温度高于A 点 时,可以通过将加热器B的斜率设定改 为比加热器A稍小,由此来取得A和B 的温度均等。




相关周边配件及产品:
STP30恒压反馈板
STP10阻容吸收板STP20同步变压器模块STP22触发扩展模块STP01显示操作模块
SFP21IGTB驱动器IGTB驱动板(十路驱动)
