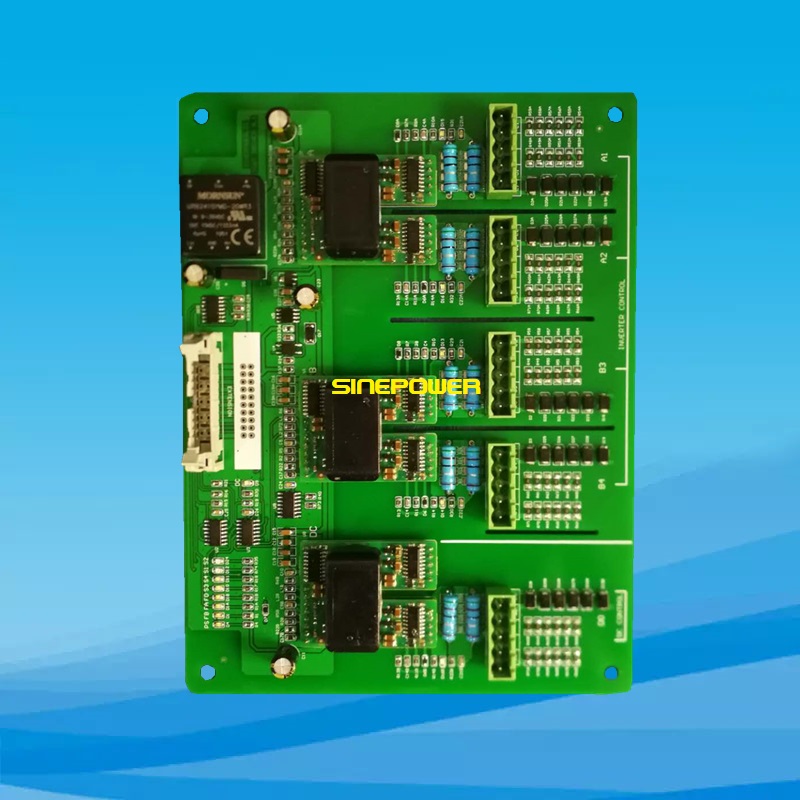

SFP22 IGBT驱动器模块

内置隔离电源,单电源24V(或15V)供电,全桥(H桥)逆变+直流调压控制设计,输入信号兼容CMOS&TTL电平,采用高隔离电压(5000Vrms,1 分钟),具有整的短路保护、有源钳位以及电源电压监控等功能,开关频率高达100kHz

该驱动模块适用于SF/SD系列的配套使用:

完整的隔离DC/DC电源,单电源24V(或15V)供电
采用品牌IGBT驱动核,峰值电流为±8A
全桥逆变+直流调压控制设计,直接驱动五路信号IGBT,保留扩展接口
驱动信号及故障信号采用LED指示,工作情况一目了然
采用高隔离电压(5000Vrms,1 分钟)
具有整的短路保护、有源钳位以及电源电压监控等功能
欠压以及过流故障时输出功能
驱动开关频率高达100kHz,信号延迟时间短
用户无需为特定应用调试驱动器而投入精力
外形尺寸:200X160X36mm
重量:0.3Kg

推荐使用产品:

600V系列 IGBT(电流≤800A)
1200V系列 IGBT(电流≤600A)
1700V系列 IGBT(电流≤450A)


相关周边配件及产品:
STP30恒压反馈板
STP10阻容吸收板STP20同步变压器模块STP22触发扩展模块STP01显示操作模块
SFP21IGTB驱动器IGTB驱动板(十路驱动)
