· 产品介绍

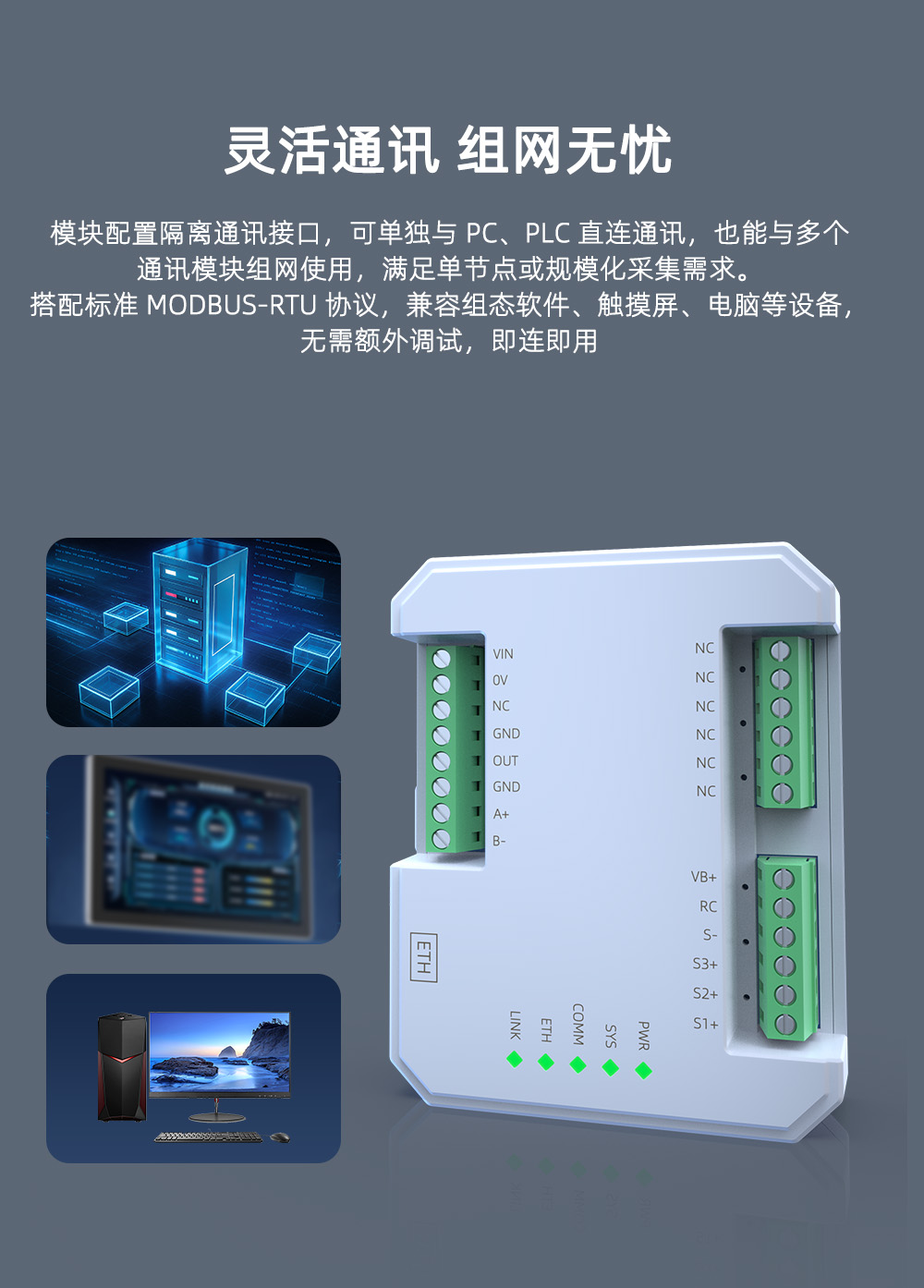

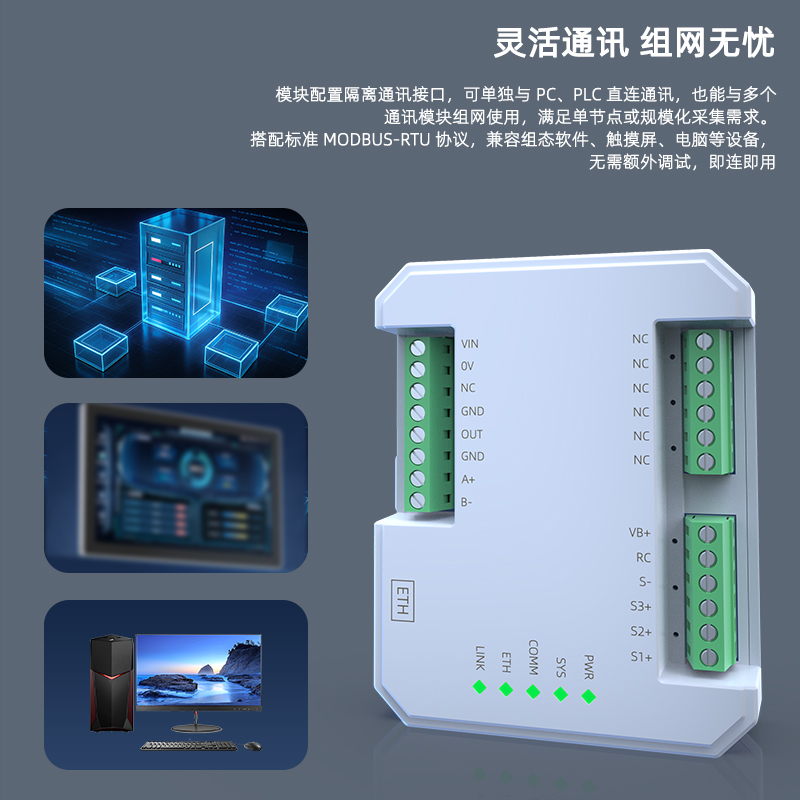

SPE电量信号数据采集模块基于全新一代嵌入式系统精工设计，模块配置有隔离通讯接口，可单独与PC或PLC通讯，也可以与多个通讯模块组网使用；同时模块配有瞬态抑制电路，能有效抑制各种浪涌脉冲，保护模块在恶劣的环境下可靠工作。

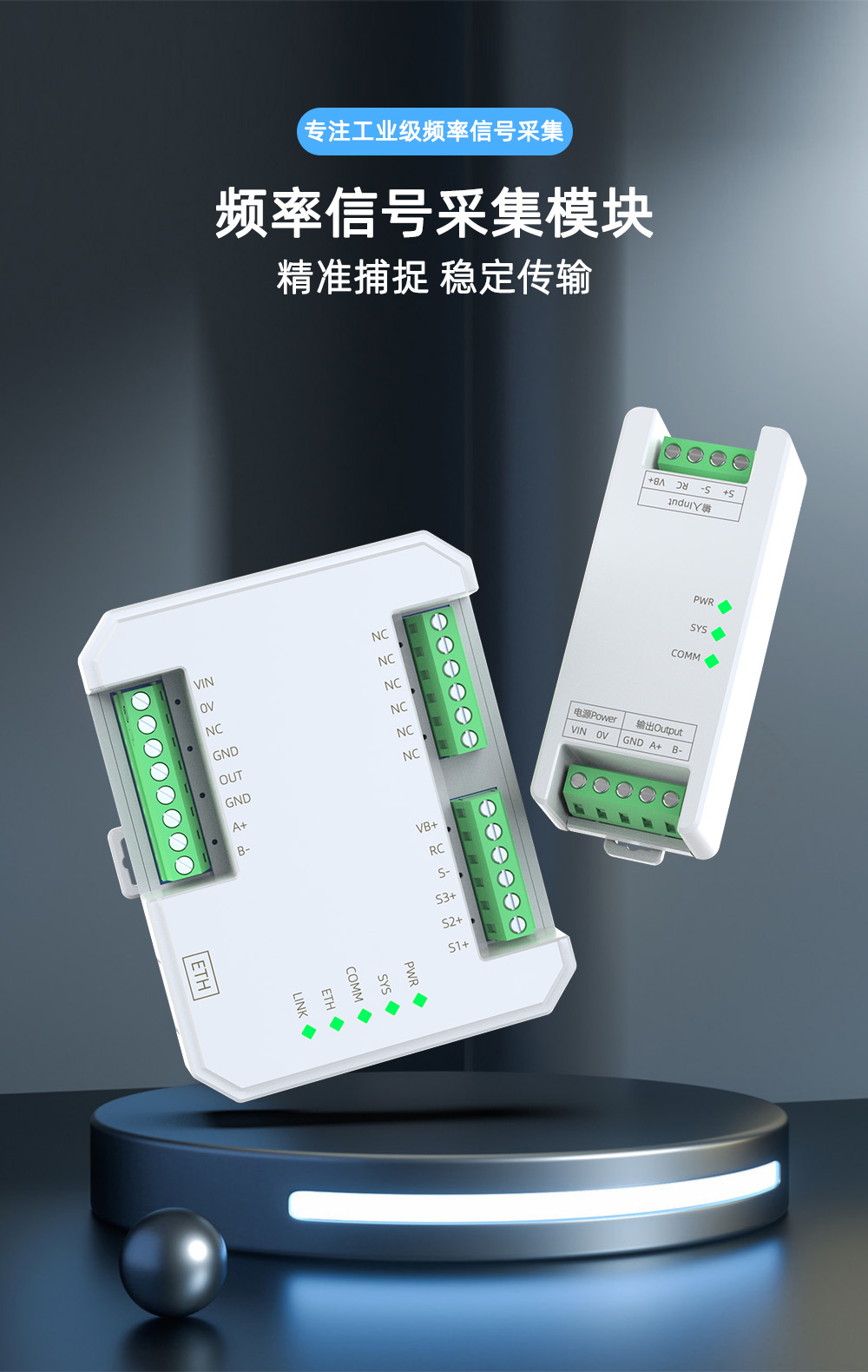

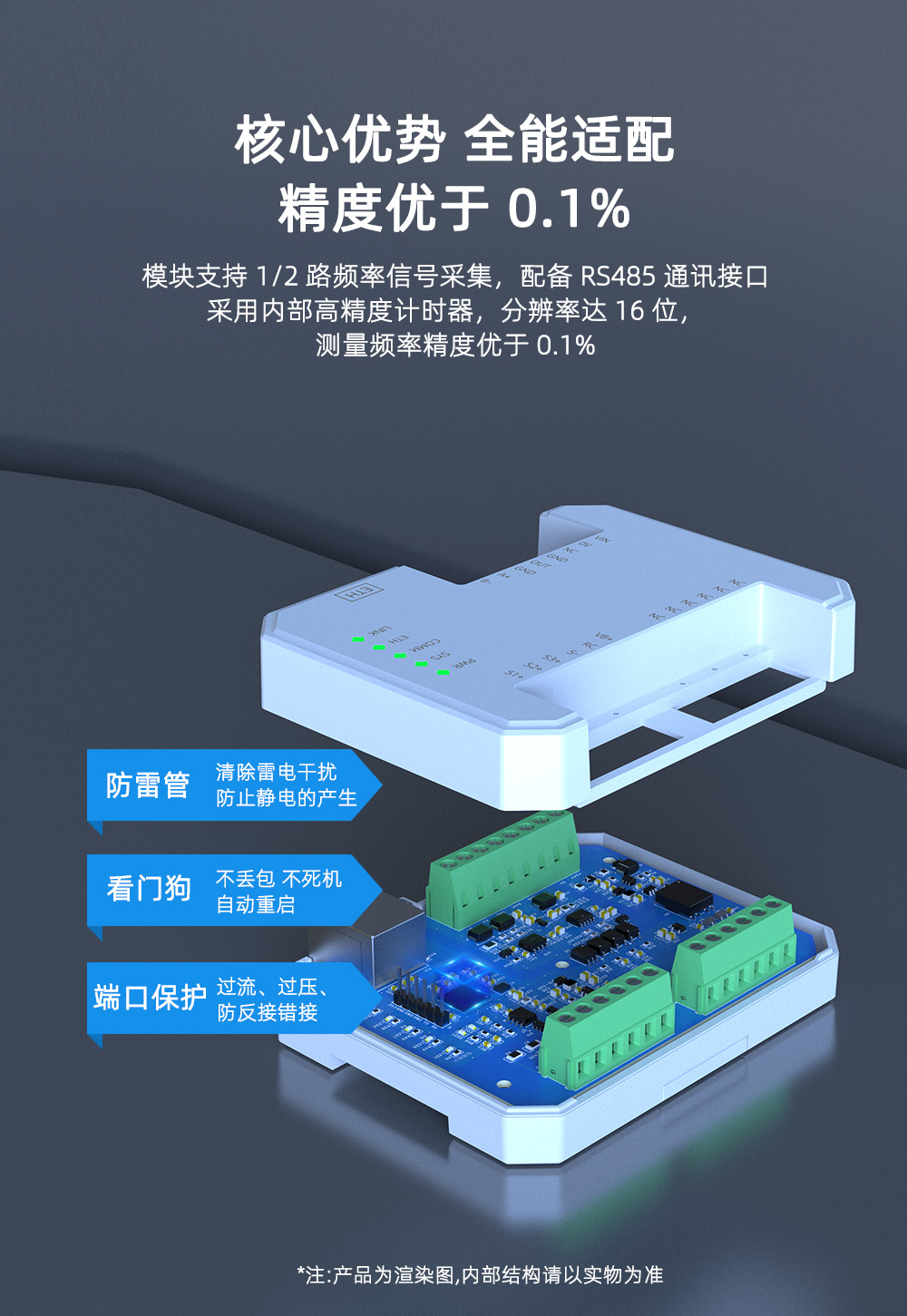

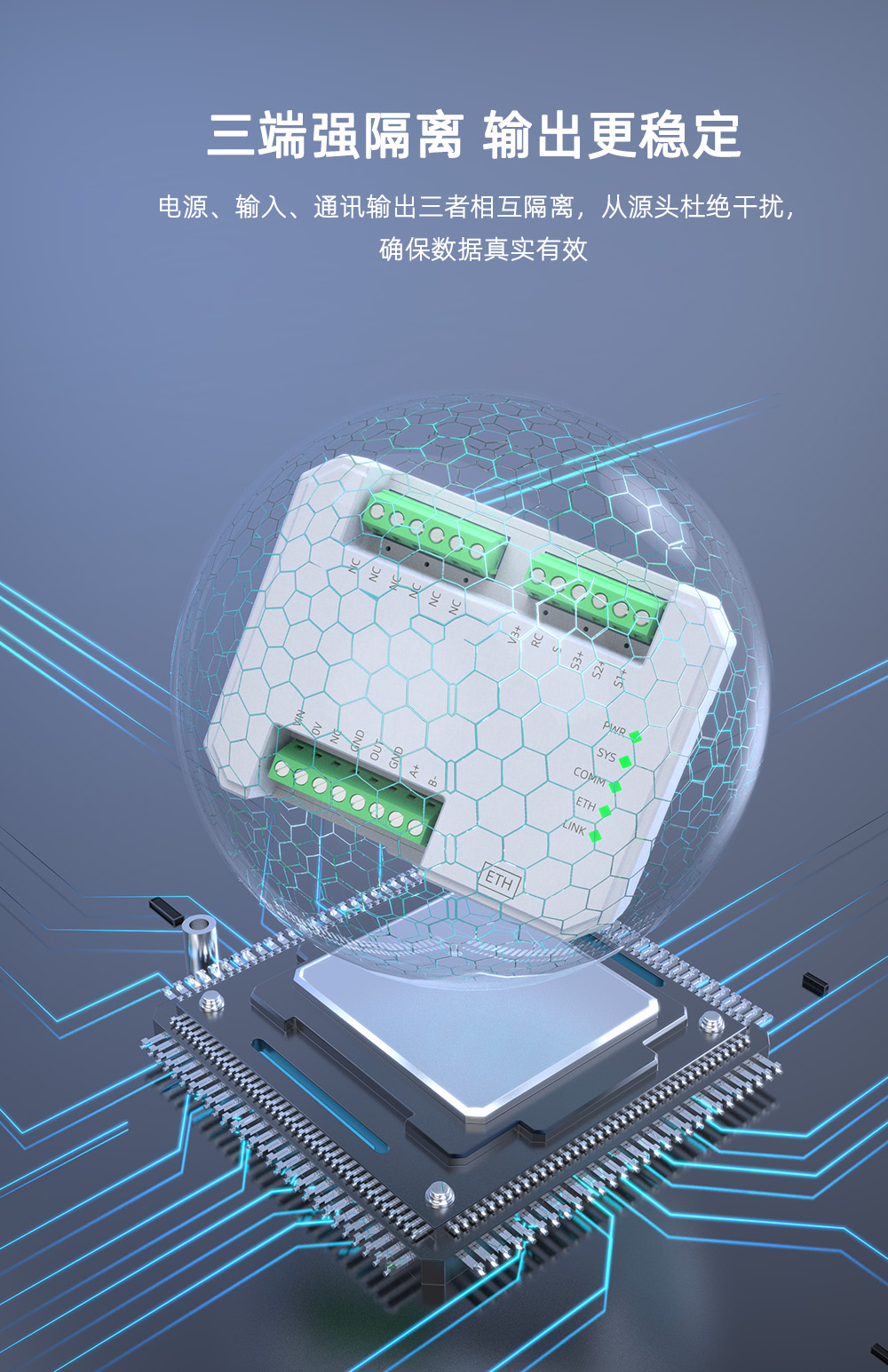

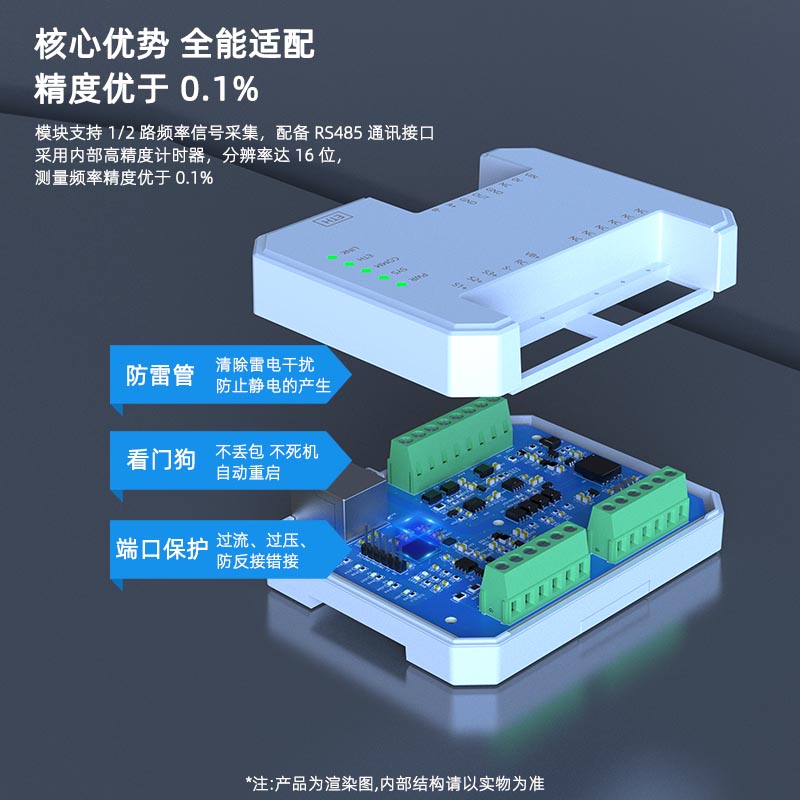

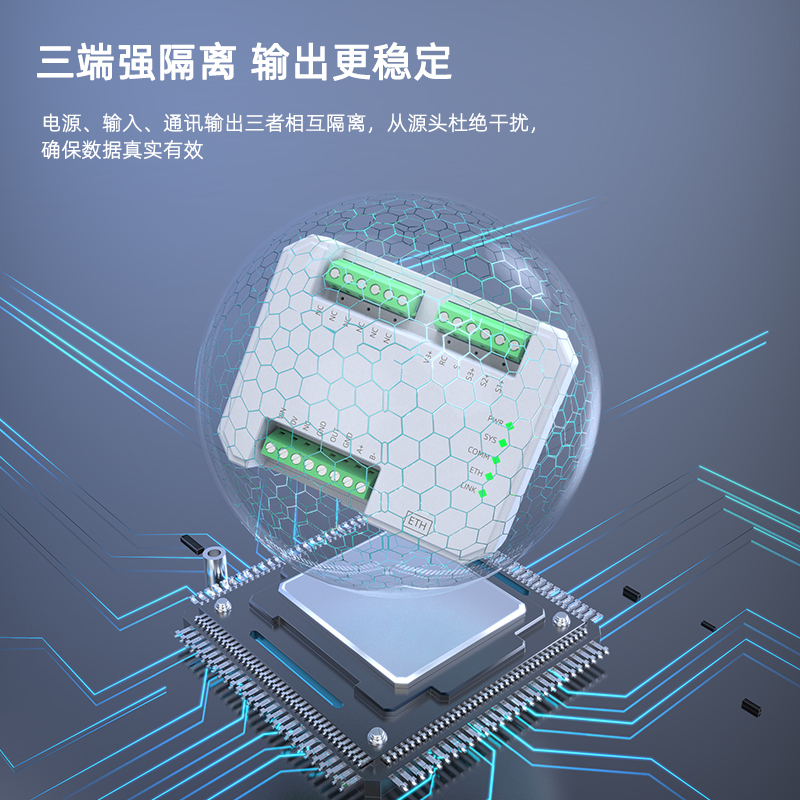

SPE6-MA系列频率信号采集模块，采集1/2路频率信号，配有RS485通讯接口，模块采用内部高精度计时器采集数据，分辨率高达16位，测量频率优于0.1%，电源、输入、通讯输出三者相互隔离，适用于采集工业现场的多种电能信号，能满足测量要求较高的工业现场、医疗电子、安防监控、智能楼宇、智能家居、电力监控、过程控制等场合。

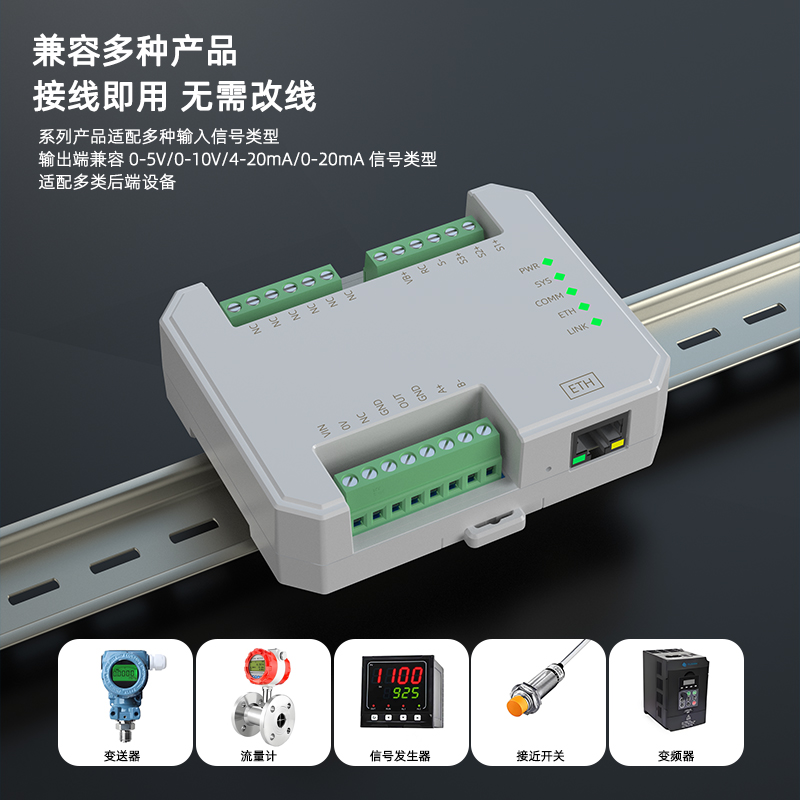

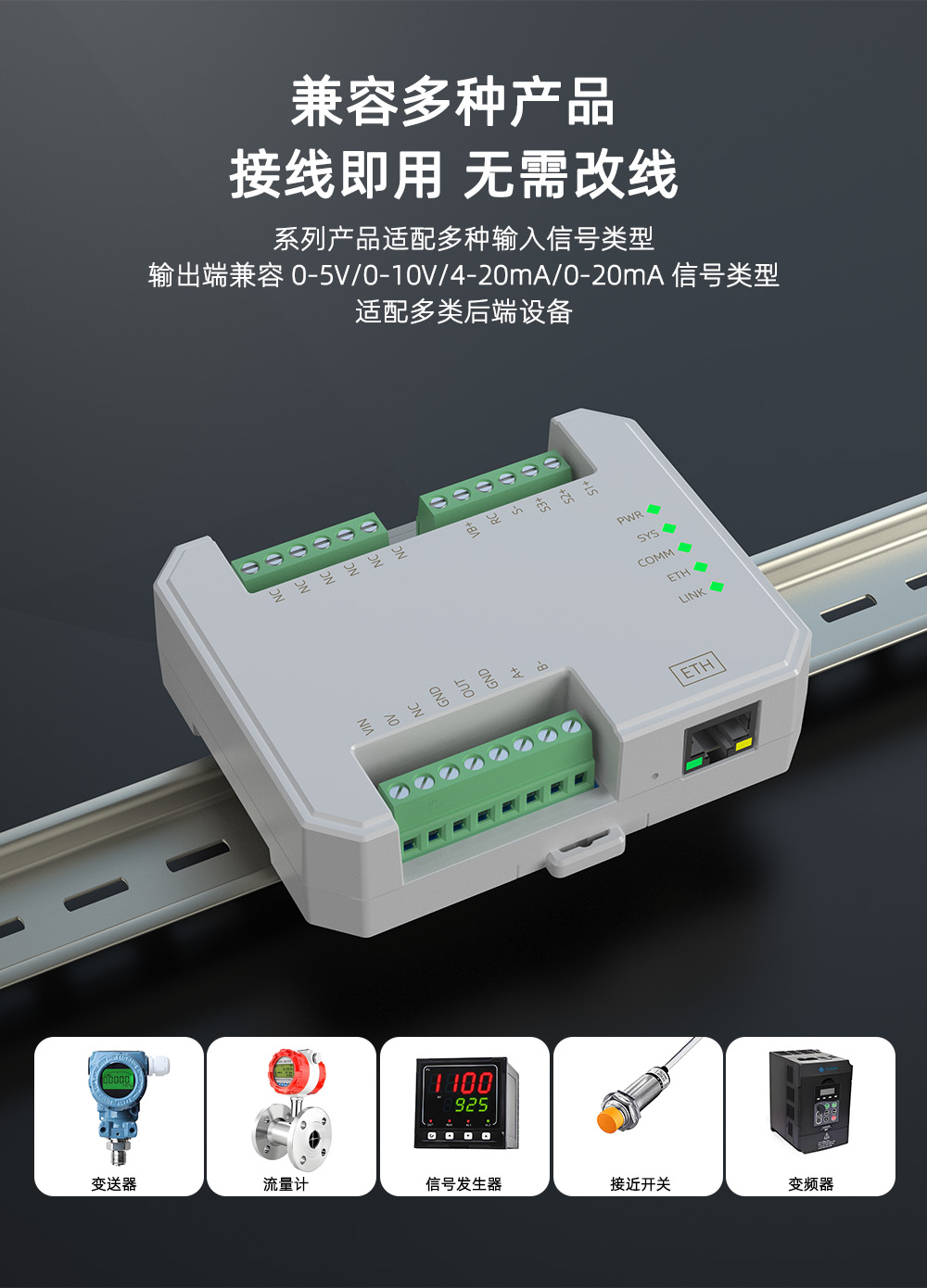

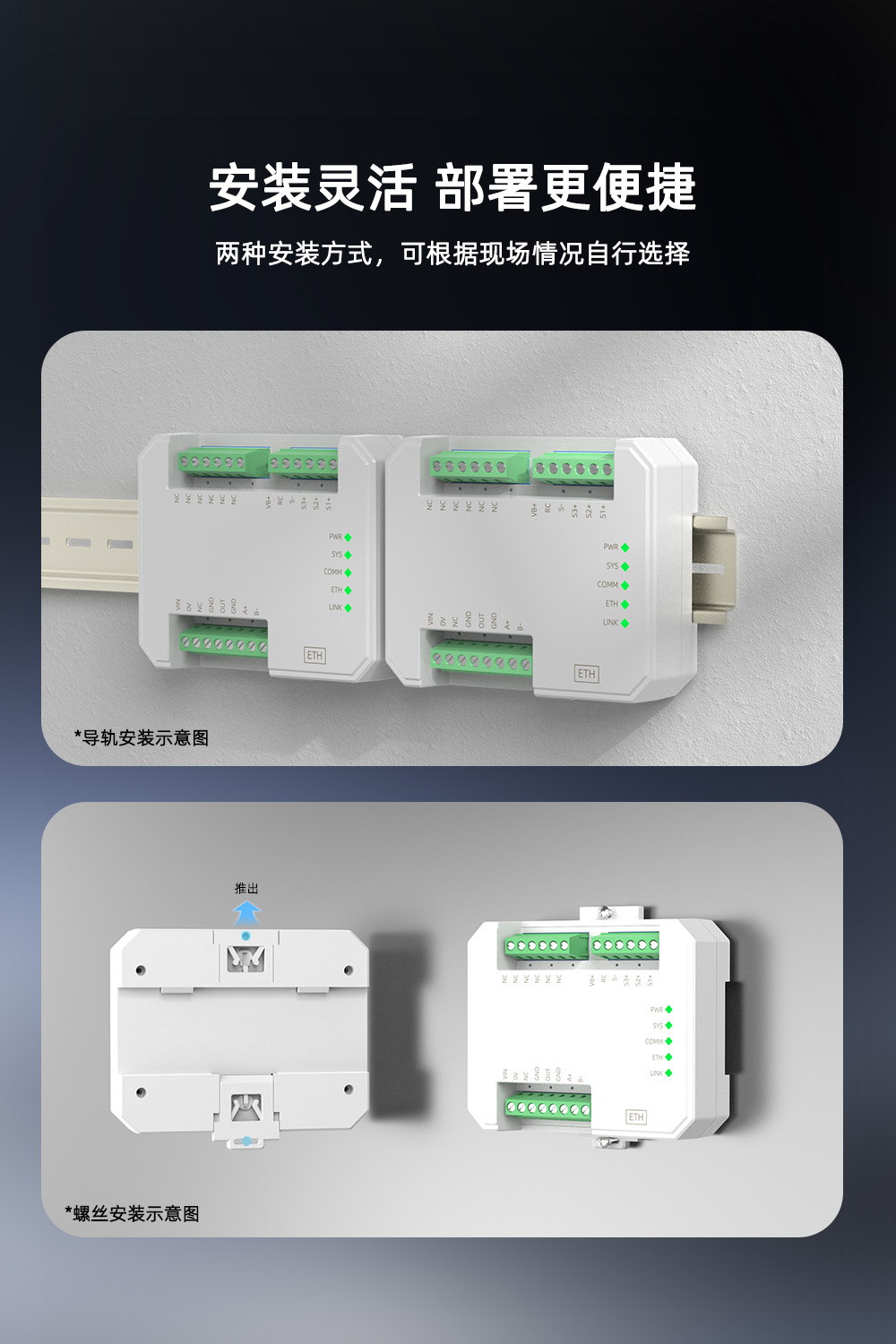

该产品需要独立供电，采用DIN35mm标准导轨安装方式，现场安装简单，使用灵活，可应对各种现场应用。

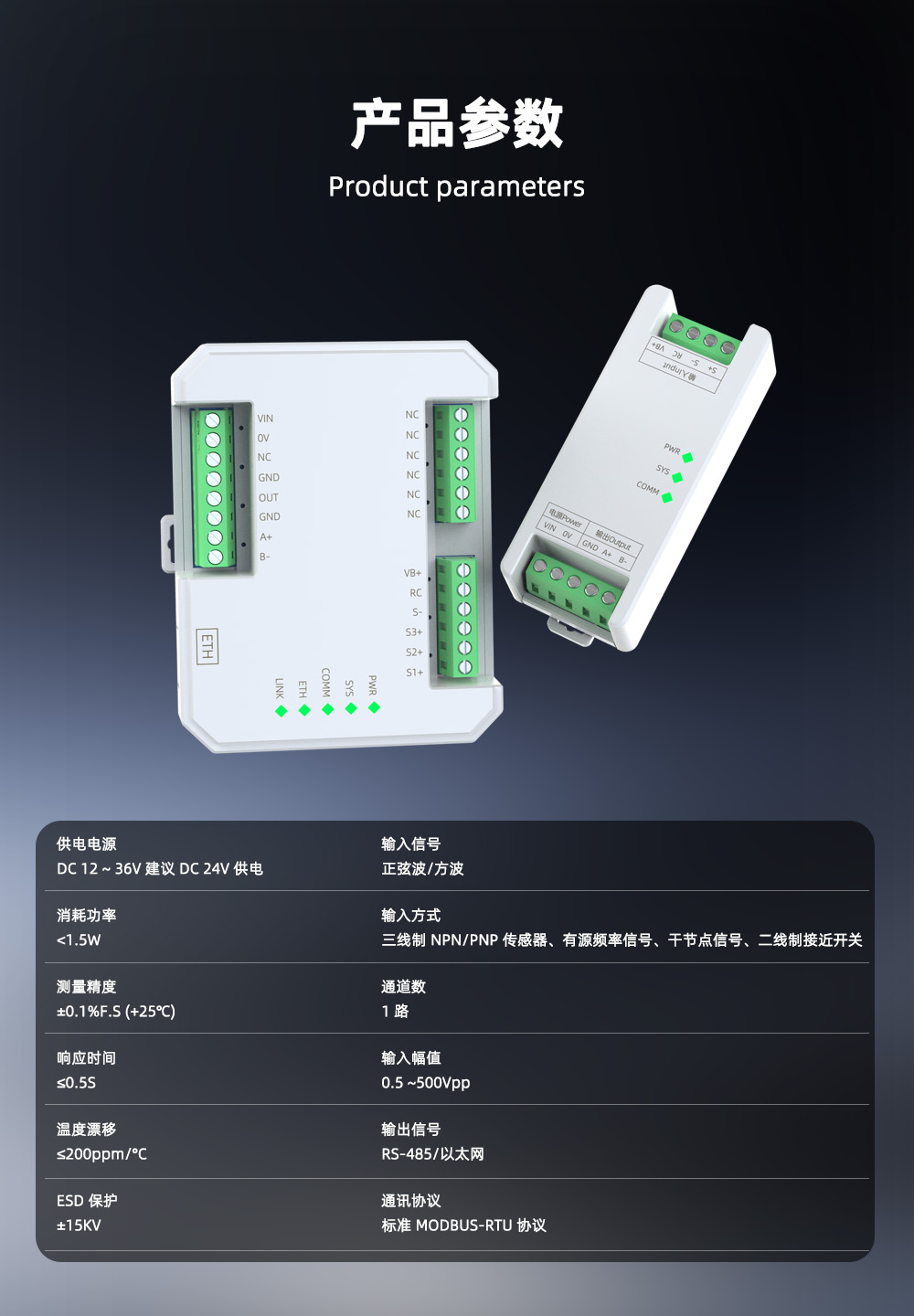

· 基本参数

供电电源 DC12～36V 建议DC24V供电

消耗功率 ＜1.5W

测量精度 ±0.1%F.S（+25℃）

温度漂移 ≤200ppm/℃

响应时间 ≤0.5S

ESD保护 ±15KV

隔离电压 3000VDC

电源保护 电源反接电压＜-40V

介电强度 1500VAC/1分钟（电源、输入、输出）

绝缘电阻 ≥100MΩ（电源、输入、输出）

电磁兼容性 符合GB/T18268.1(IEC61326-1)

适用现场设备 组态软件、PLC、触摸屏、电脑等支持MODBUS-RTU协议的设备

· 输入端

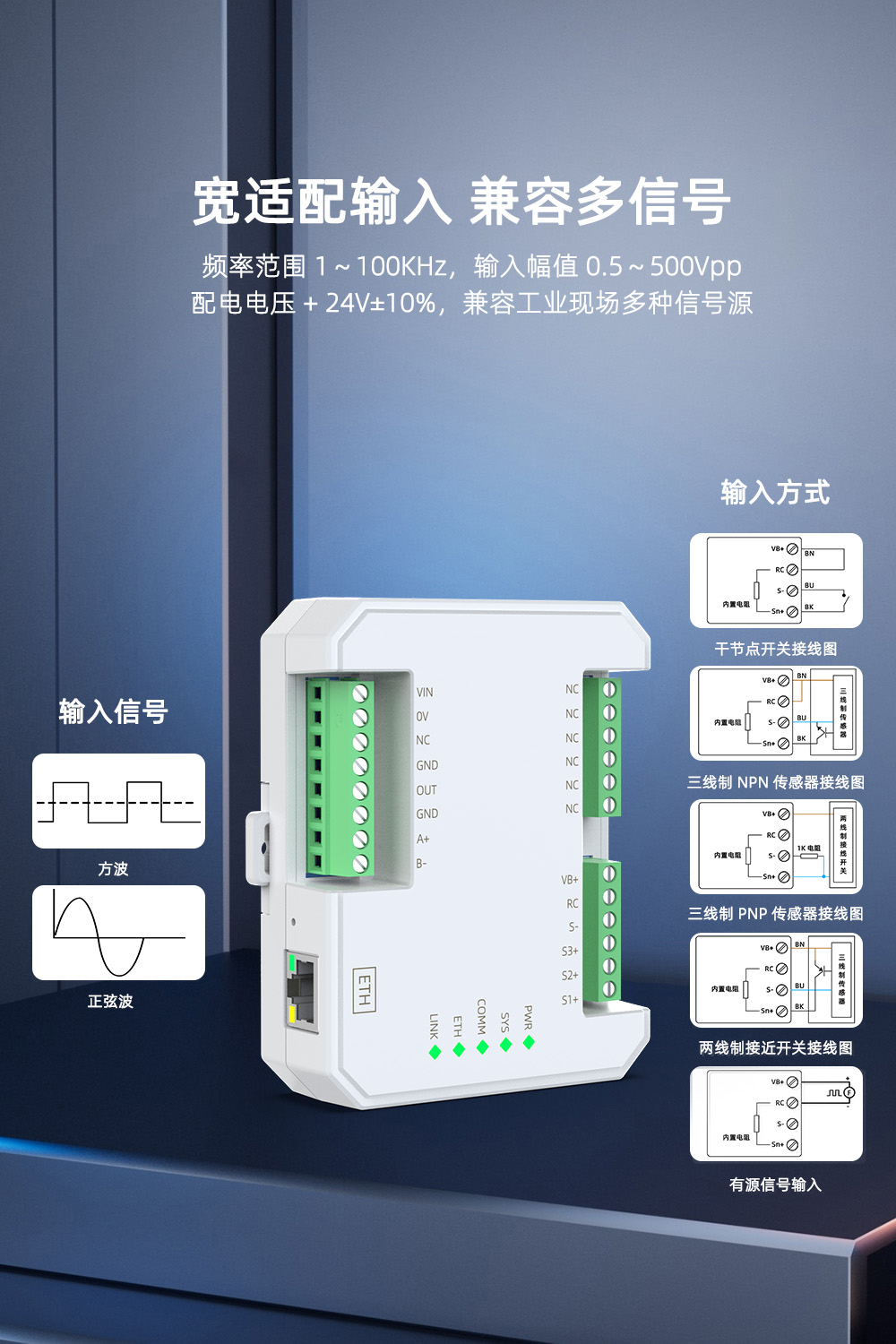

输入信号 正弦波、方波

输入方式 三线制NPN/PNP传感器、有源频率信号、干节点信号、二线制接近开关

通道数 1/2路

频率范围 1～100KHz输入量程参照产品命名

输入幅值 0.5～500Vpp

配电电压 +24V ±10%

· 输出端

输出信号 RS-485通讯信号/以太网

通讯协议 标准MODBUS-RTU协议

通讯距离 1200m（RS485典型值）

· 环境条件

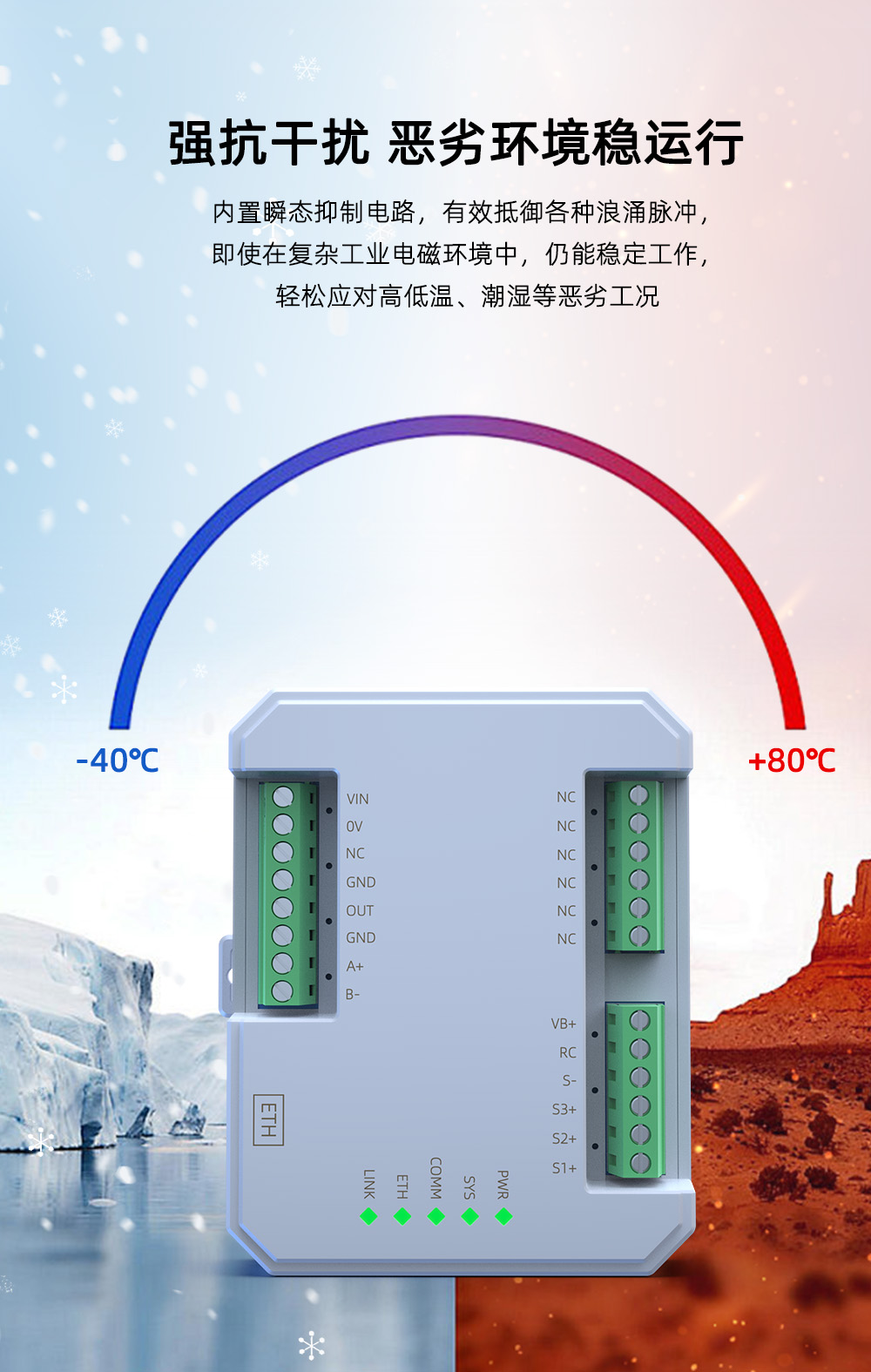

工作温度 -40℃～+80℃

储存温度 -40℃～+85℃

相对湿度 10%～90%RH（不结露）

大气气压 80kPa～106kPa
