· 产品介绍

SPE电量信号数据采集模块基于全新一代嵌入式系统精工设计，模块配置有隔离通讯接口，可单独与PC或PLC通讯，也可以与多个通讯模块组网使用；同时模块配有瞬态抑制电路，能有效抑制各种浪涌脉冲，保护模块在恶劣的环境下可靠工作。

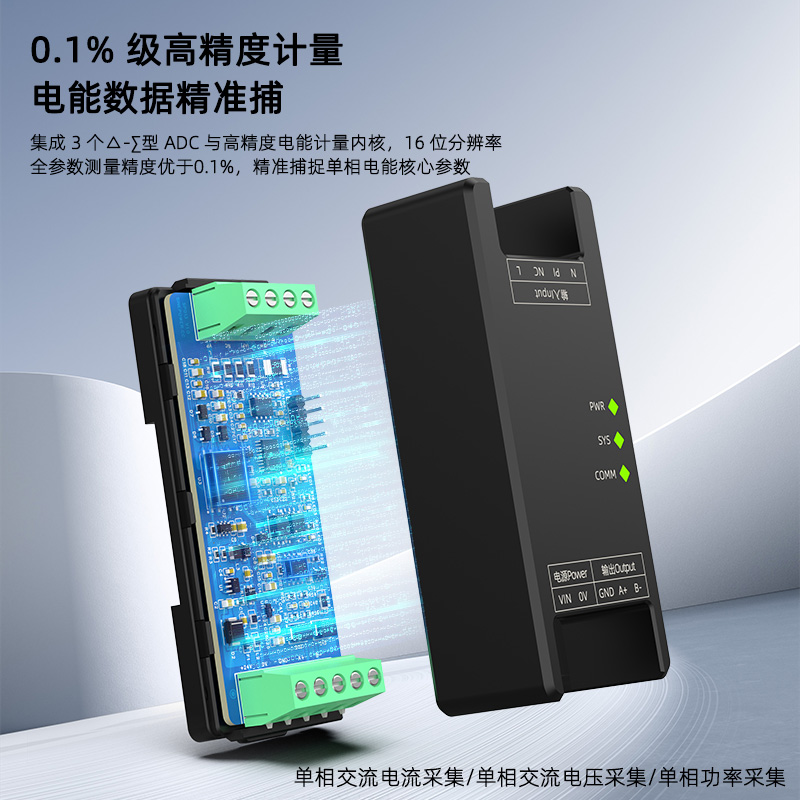

SPE8□□□-NB系列电能参数采集模块，包含单相交流电流采集、单相交流电压采集以及单相功率采集，配有RS485通讯接口，模块内部集成了三个△-∑型ADC和一个高精度的电能计量内核，分辨率高达16位，测量频率优于0.1%，电源、输入、通讯输出三者相互隔离，用于多种工业场合及自动化系统，方便与上位机通讯，可实现快速组网，构建监测系统。

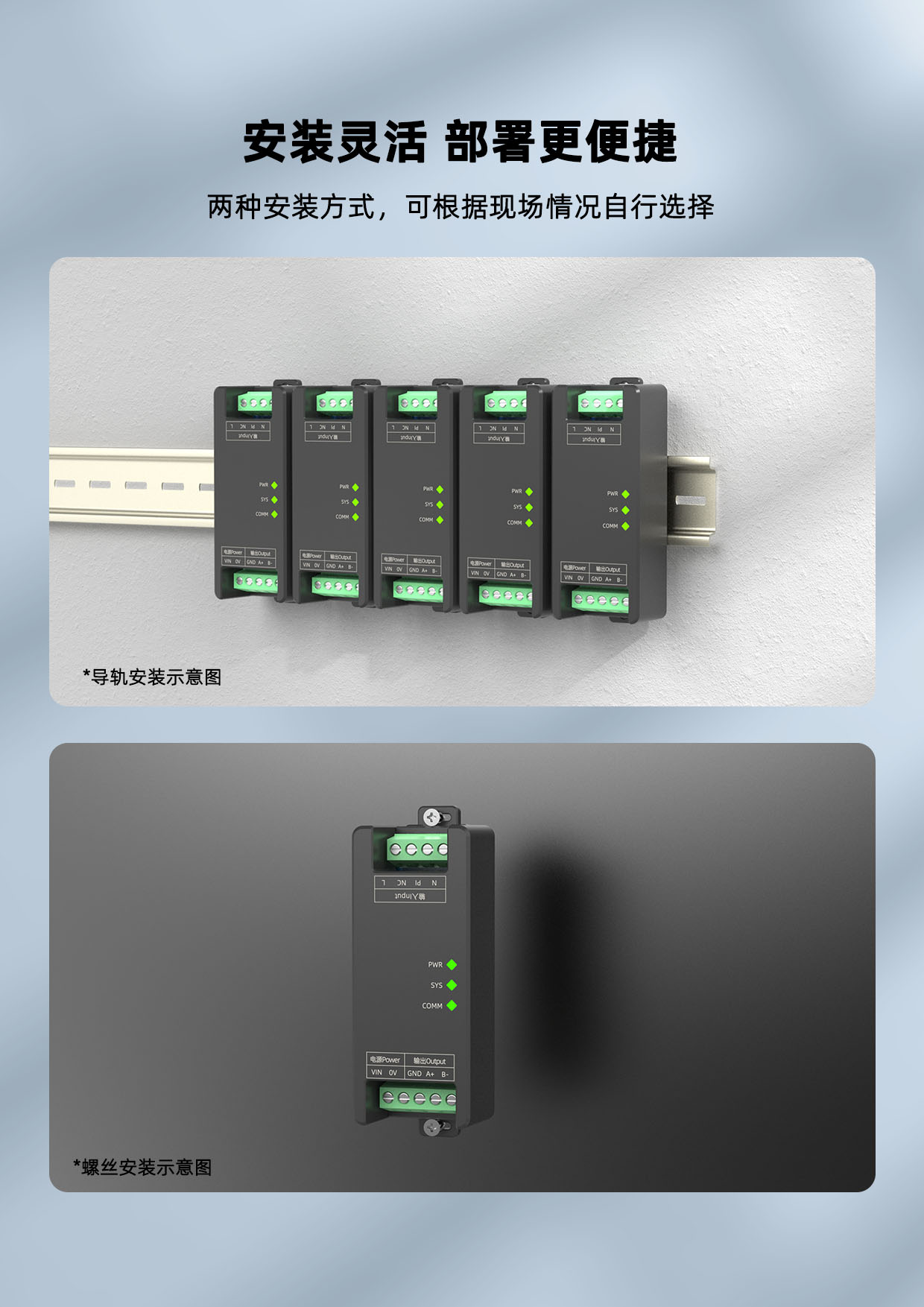

该产品需要独立供电，采用DIN35mm标准导轨安装方式，现场安装简单，使用灵活，可应对各种现场应用。

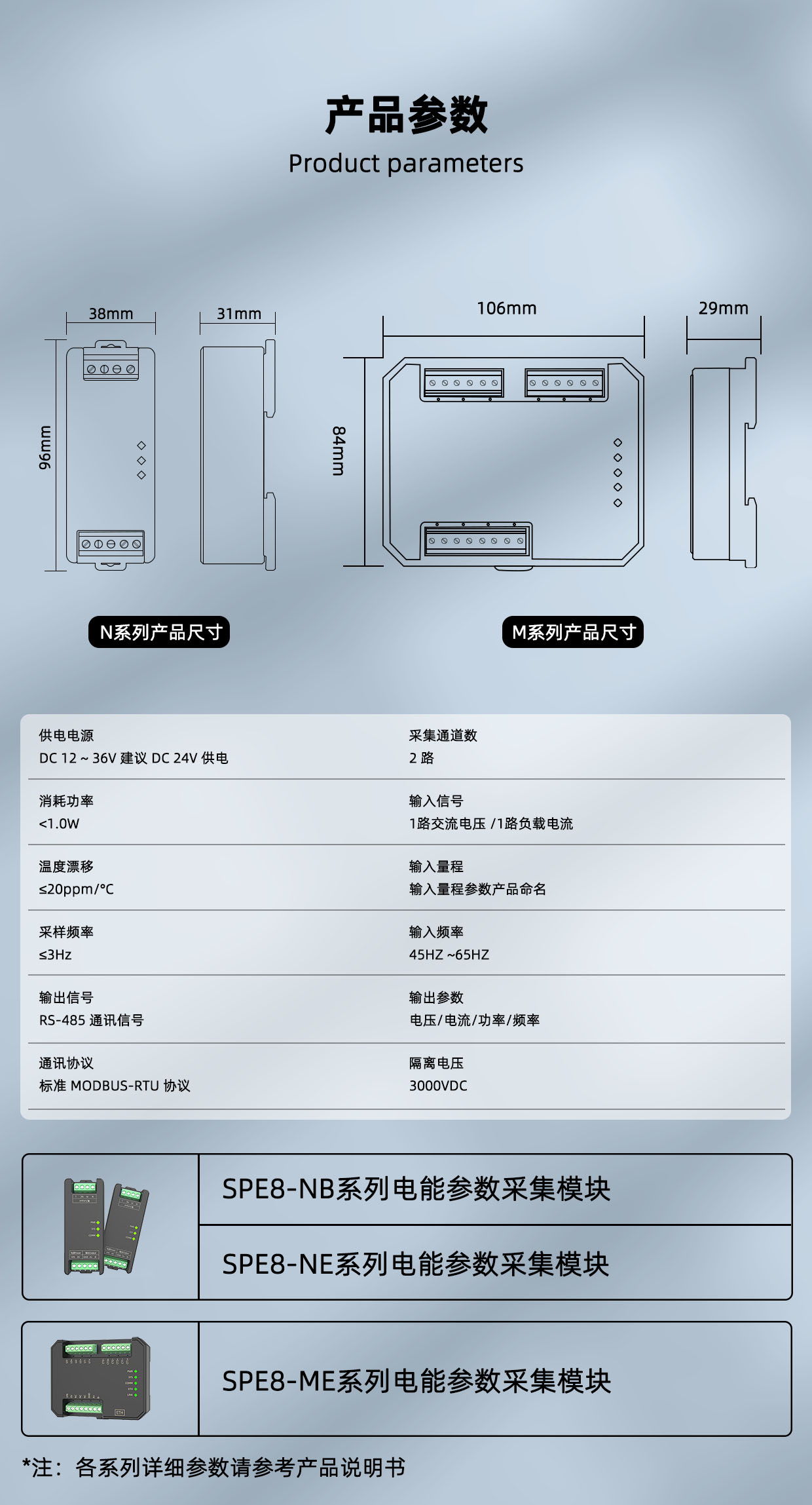

· 基本参数

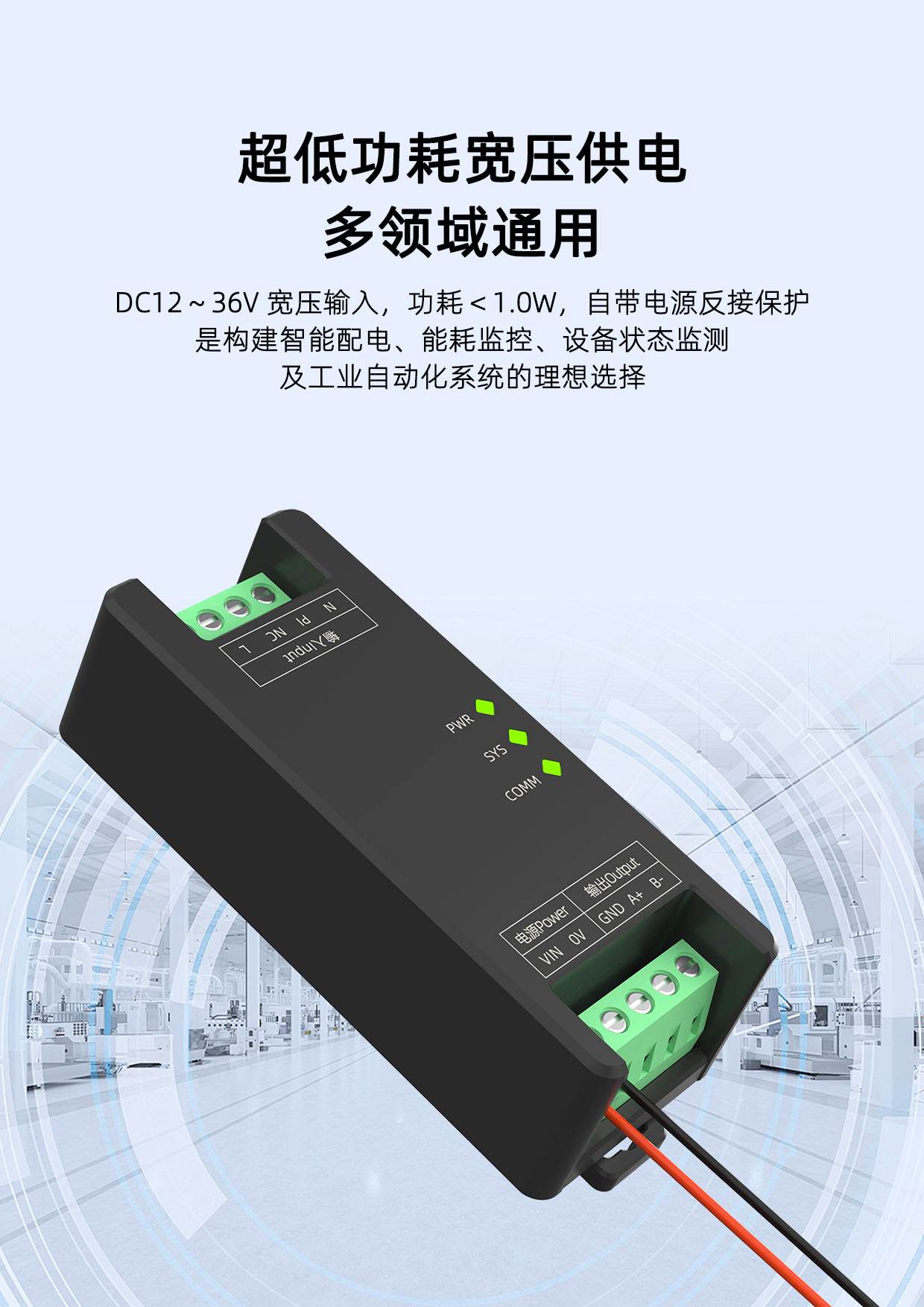

供电电源 DC12～36V 建议DC24V供电

消耗功率 ＜1.0W

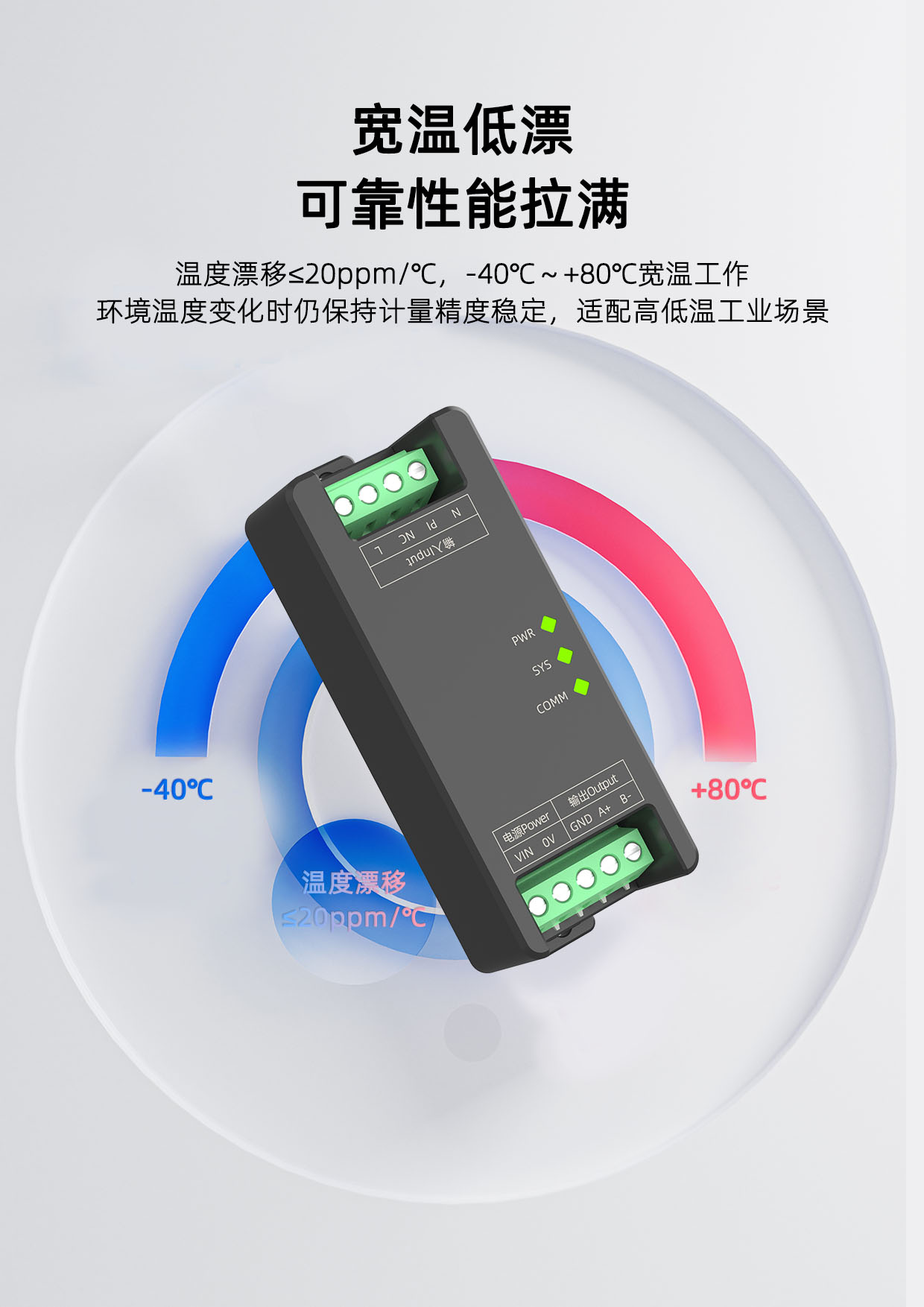

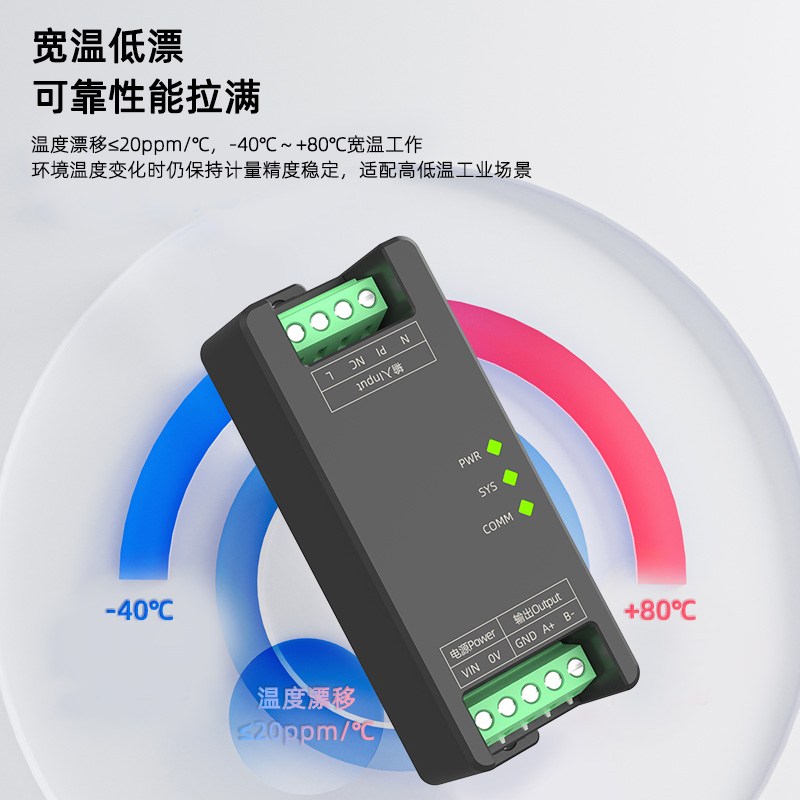

温度漂移 ≤200ppm/℃

采样频率 ≤3Hz

隔离电压 3000VDC

电源保护 电源反接电压＜-40V

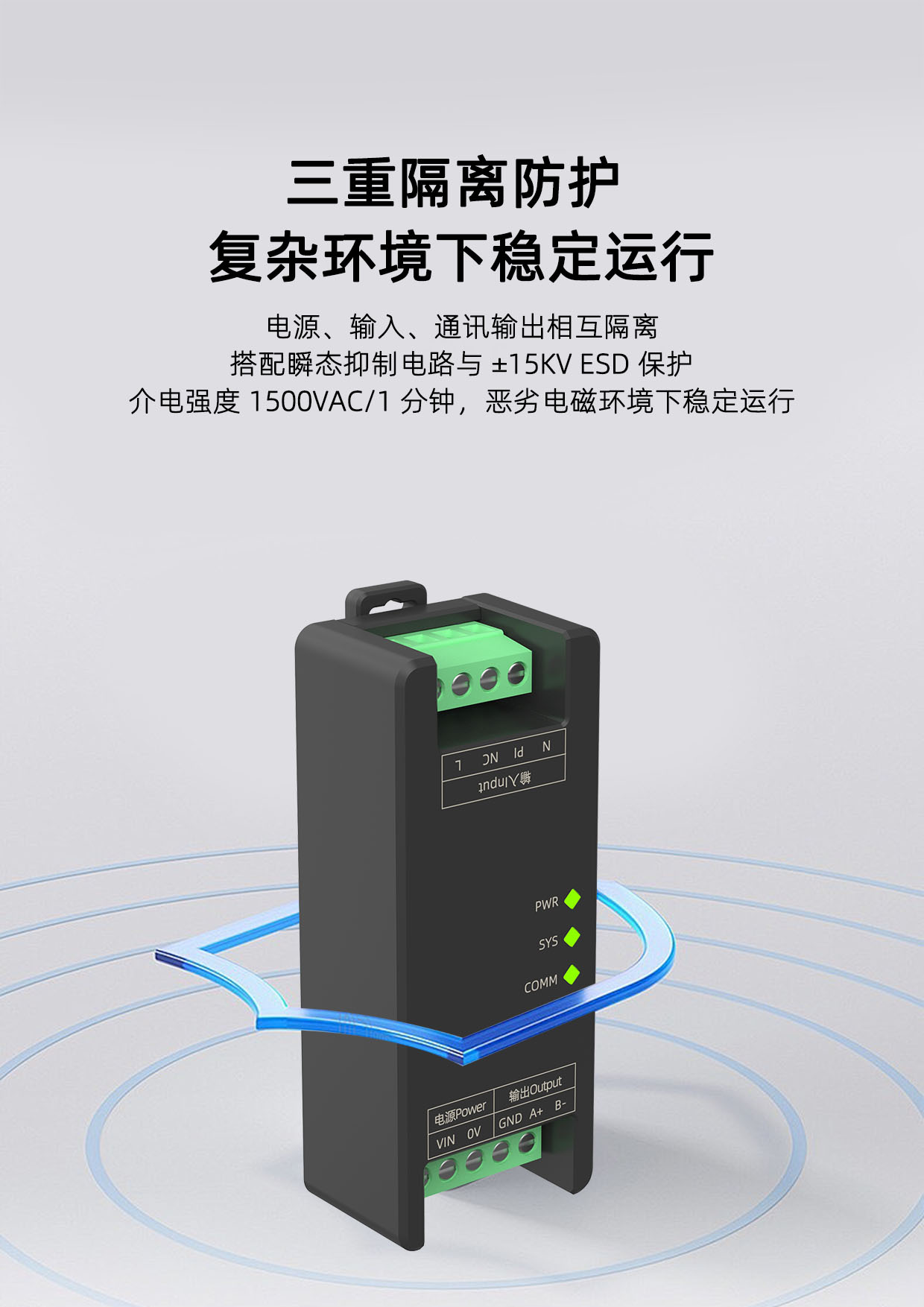

介电强度 1500VAC/1分钟（电源、输入、输出）

绝缘电阻 ≥100MΩ（电源、输入、输出）

电磁兼容性 符合GB/T18268.1(IEC61326-1)

适用现场设备 组态软件、PLC、触摸屏、电脑等支持MODBUS-RTU协议的设备

· 输入端

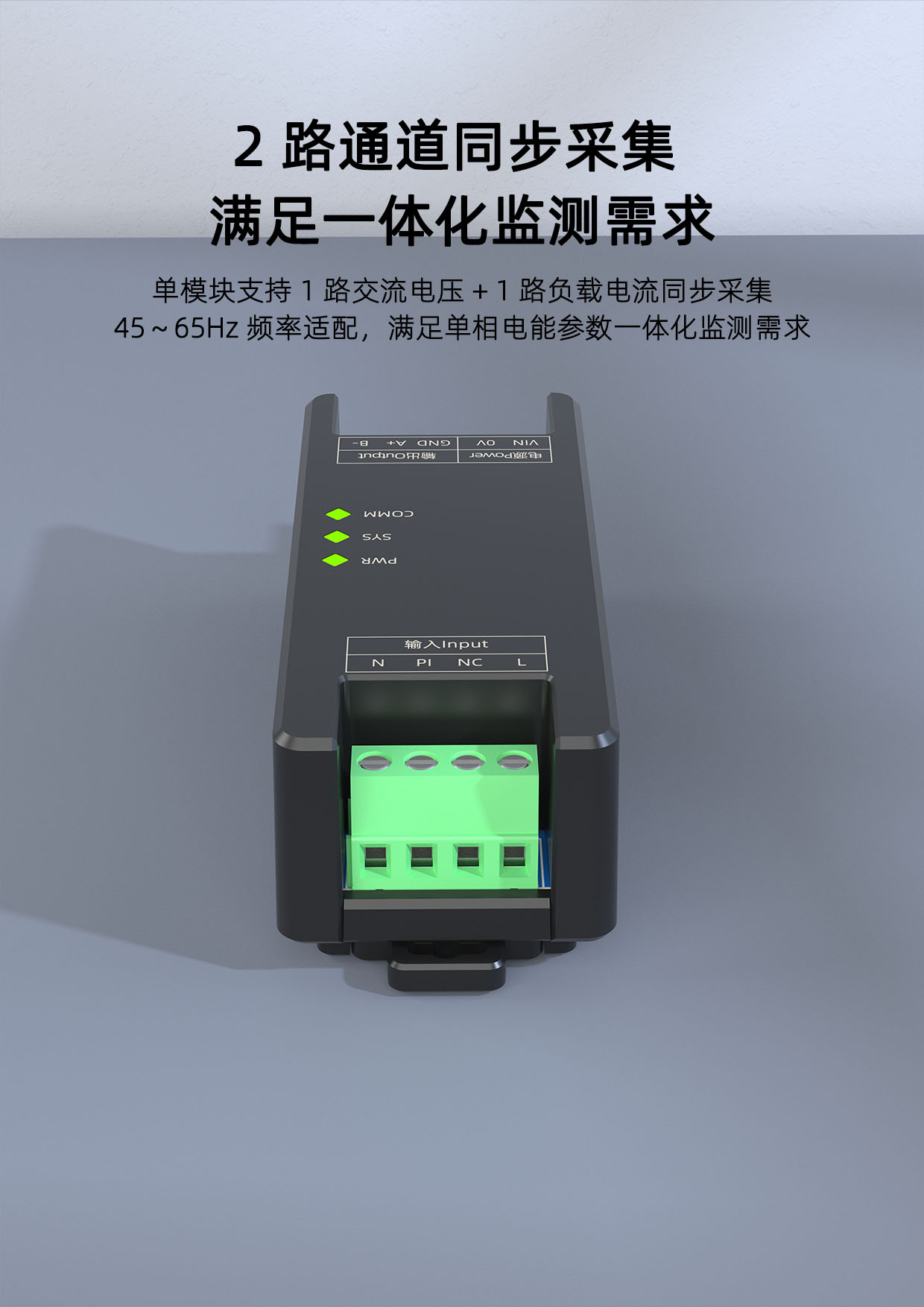

采集通道数 2路

输入信号 一路交流电压<500V、一路负载电流<10A

输入量程 输入量程参数产品命名

输入频率 45Hz～65Hz

· 输出端

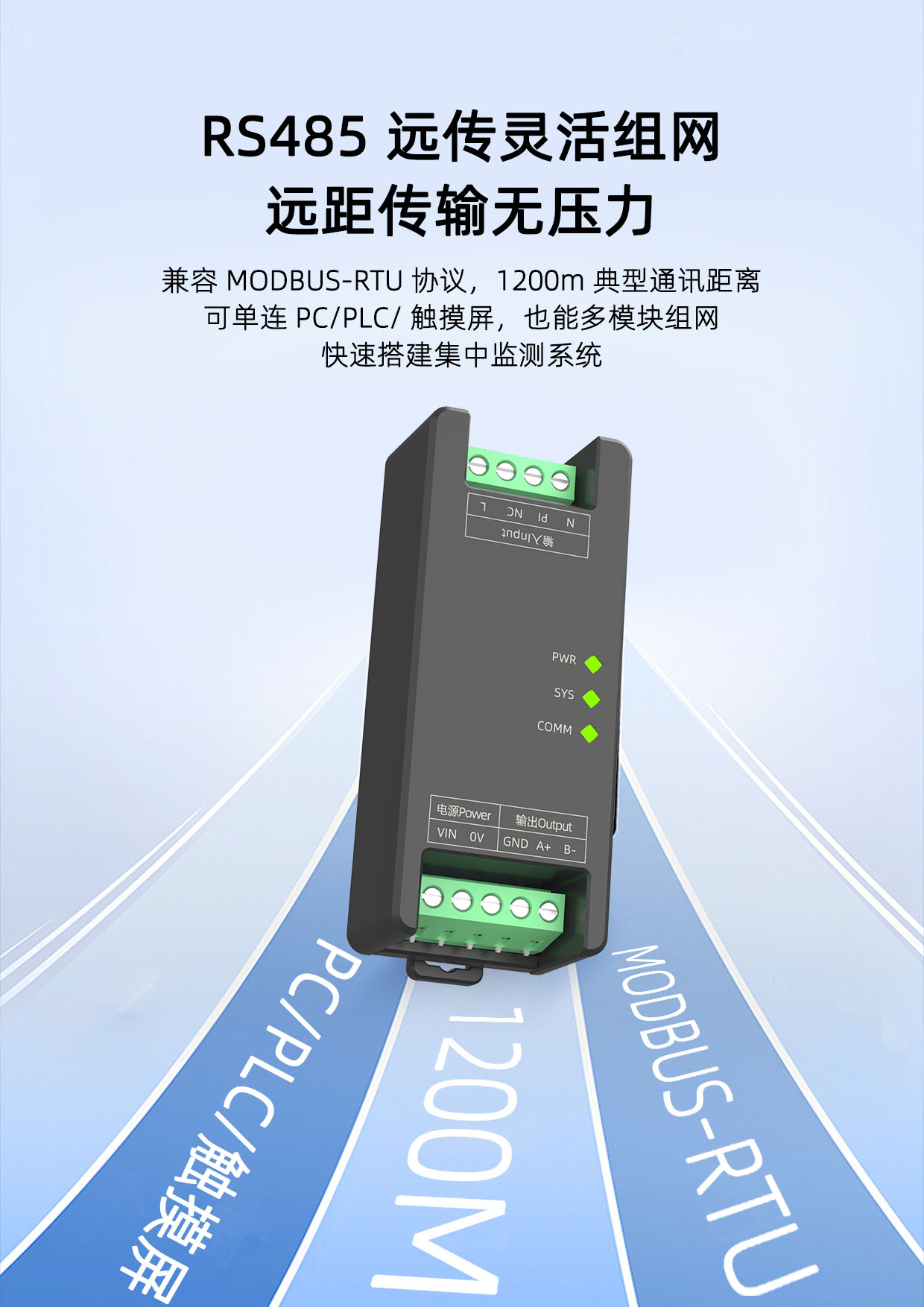

输出信号 RS-485通讯信号

通讯协议 标准MODBUS-RTU协议

通讯距离 1200m (典型值)

电压精度 ＜0.1%F.S（+25℃）

电流精度 ＜0.1%F.S（+25℃）

有功功率精度 ＜0.1%F.S（+25℃）

视在功率精度 ＜0.1%F.S（+25℃）

频率精度 ±0.1Hz

· 环境条件

工作温度 -40℃～+80℃

储存温度 -40℃～+85℃

相对湿度 10%～90%RH（不结露）

大气气压 80kPa～106kPa
