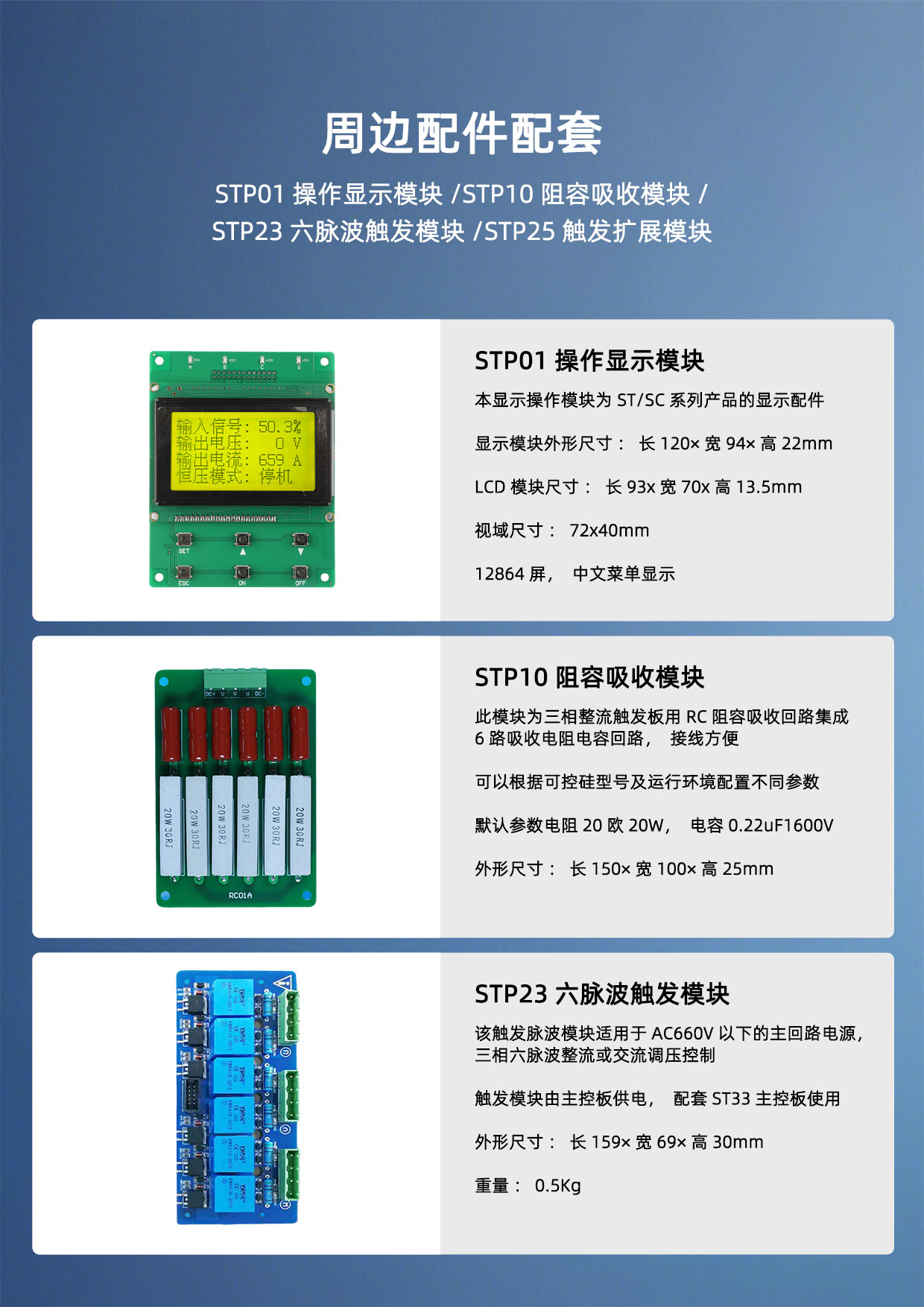

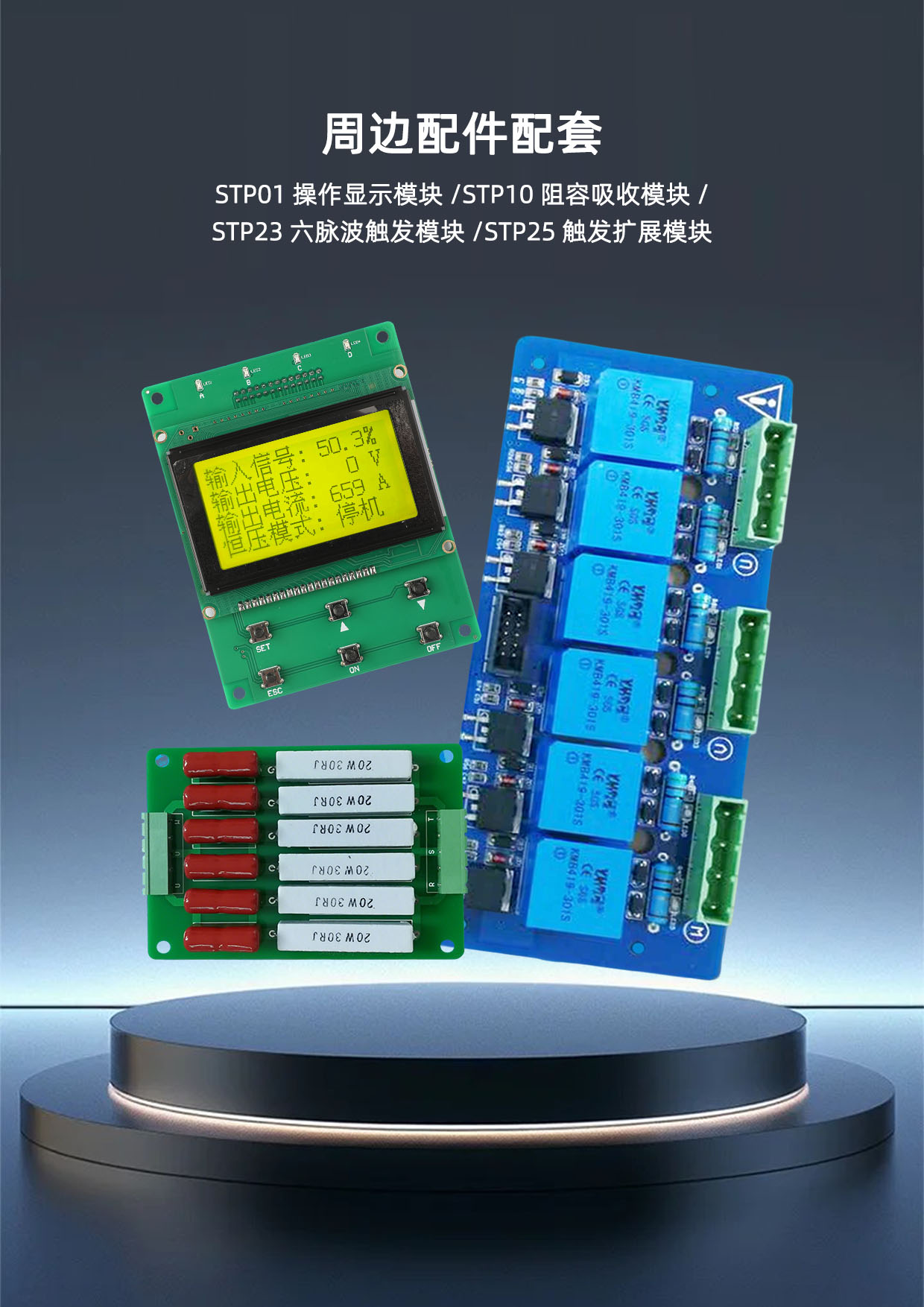

STP01操作显示模块

本显示操作模块为ST/SC系列产品的显示配件

显示模块外形尺寸：长120×宽94×高22mm

LCD模块尺寸：长93x宽70x高13.5mm

视域尺寸：72x40mm

12864屏，中文菜单显示

STP10阻容吸收模块

此模块为三相整流触发板用RC阻容吸收回路集成6路吸收电阻电容回路，接线方便

可以根据可控硅型号及运行环境配置不同参数

默认参数电阻20欧20W，电容0.22uF1600V

外形尺寸：长150×宽100×高25mm

STP11阻容吸收模块

此模块为三相交流反并联控制触发板用的RC阻容吸收回路集成3路吸收电阻电容回路，接线方便

可以根据可控硅型号及运行环境配置不同参数

默认参数电阻20欧20W，电容0.44uF1600V

外形尺寸：长150×宽100×高25mm

STP23六脉波触发模块

该触发脉波模块适用于AC660V以下的主回路电源，三相六脉波整流或交流调压控制

触发模块由主控板供电，配套ST33主控板使用

外形尺寸：长159×宽69×高30mm

重量：0.5Kg

STP25触发扩展模块

如果大功率需要多个可控硅并管使用，则可以使用扩展板STP25，一拖多个STP23
