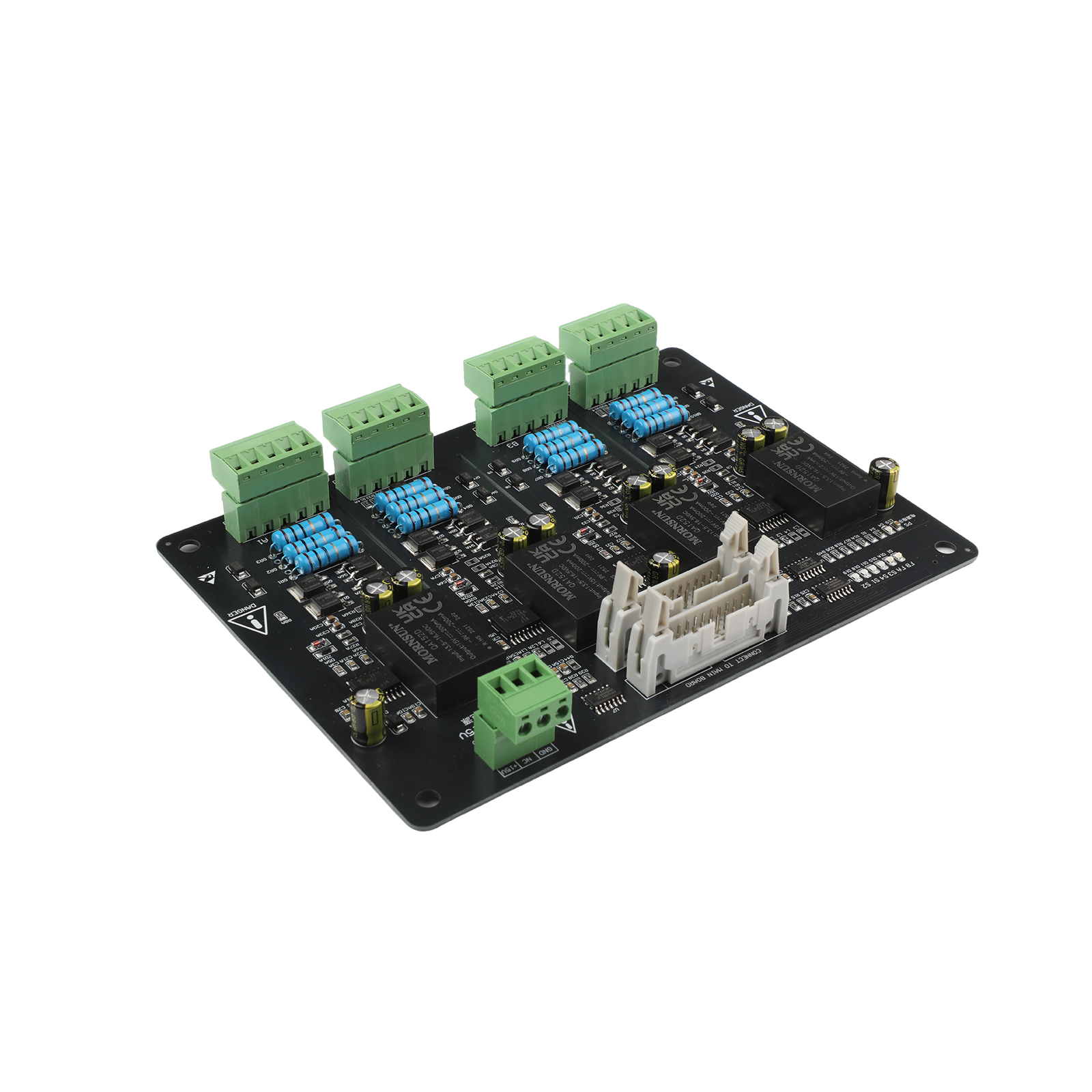

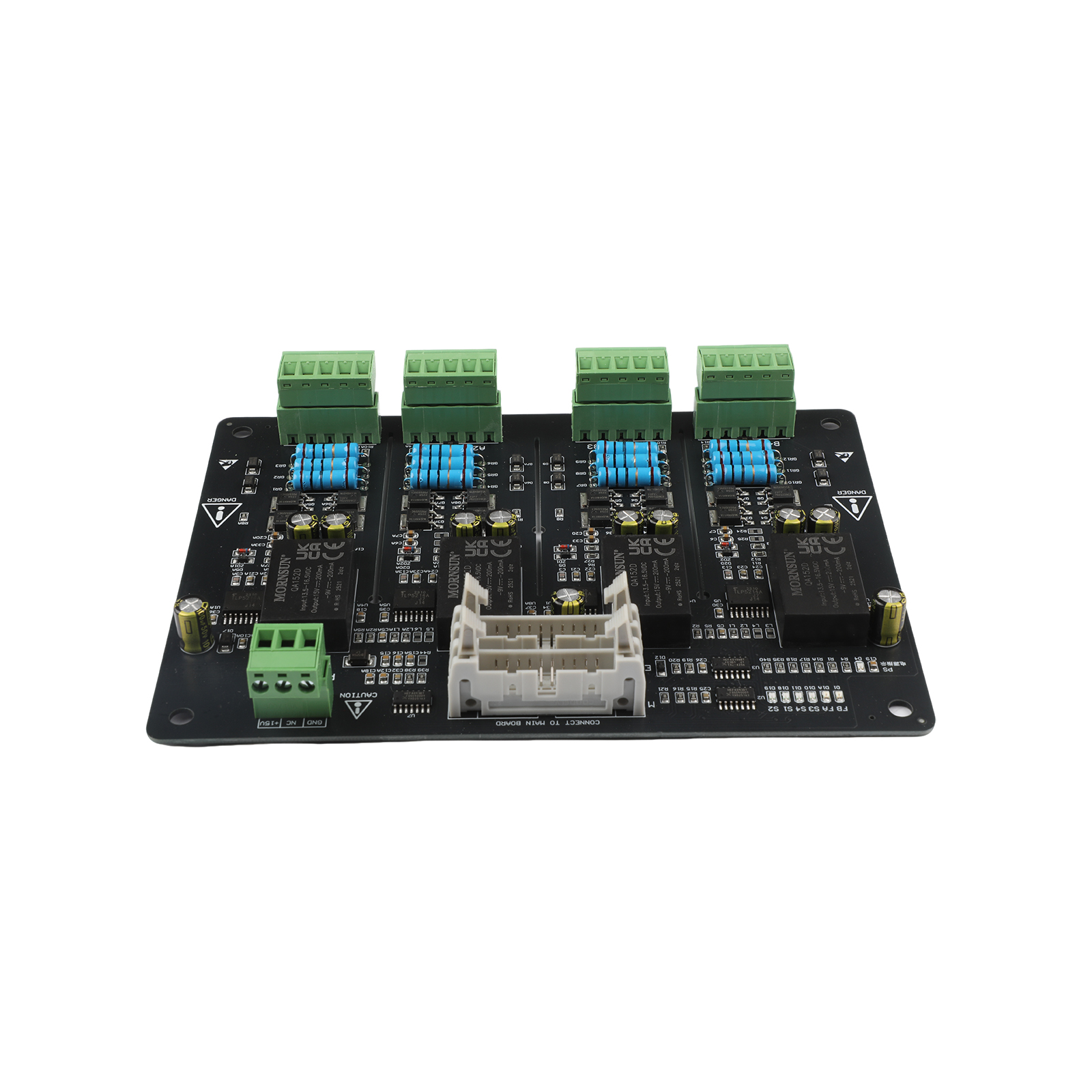

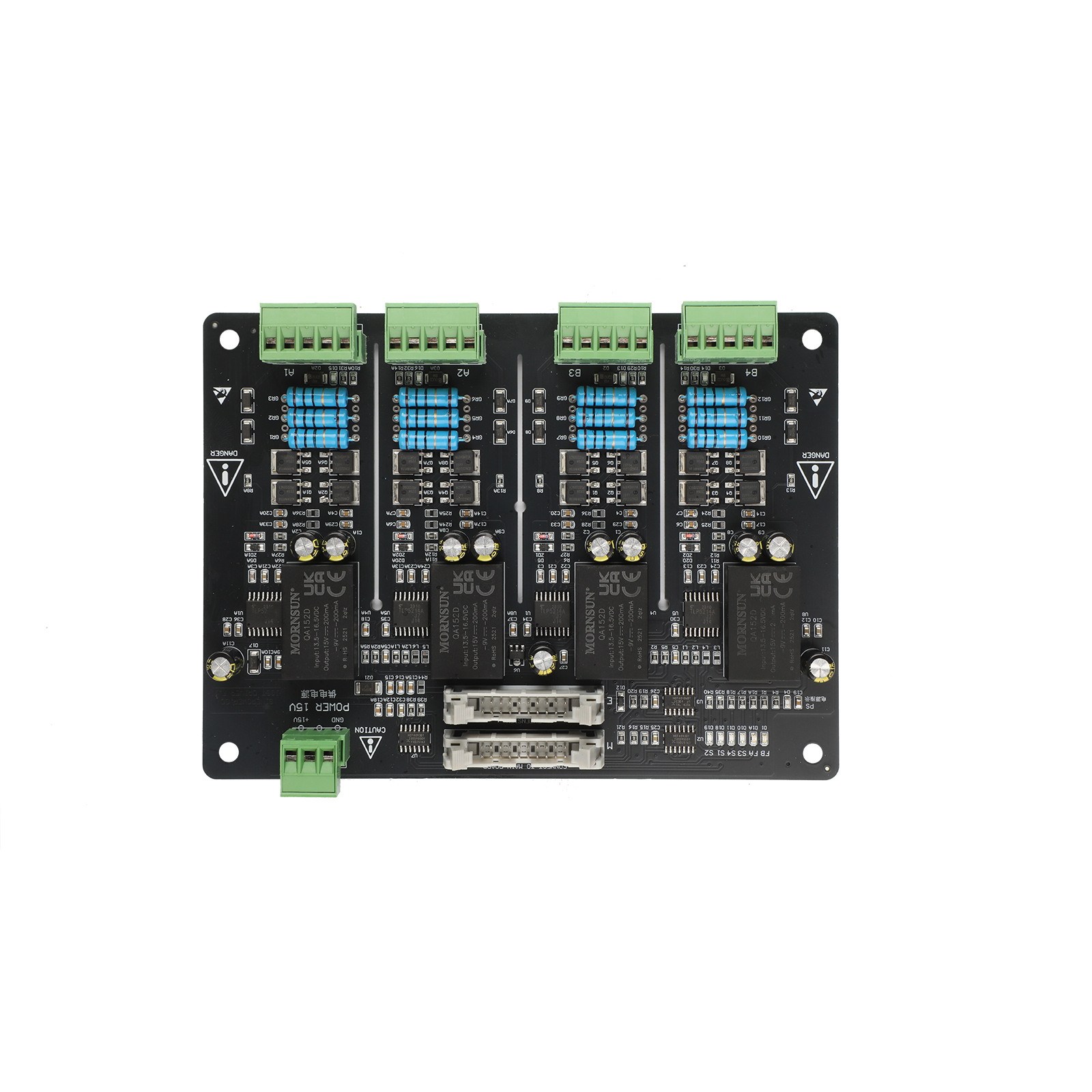

单电源15V供电，推荐使用功率60W以上的开关电源
内置品牌隔离电源，单通道4.8W输出功率，峰值电流±30A
全桥逆变控制设计，直接驱动四路信号IGBT，预留扩展接口
电源状态、驱动信号及故障信号采用LED指示，工作情况一目了然
原副边4.0KV电气隔离，安全可靠
退饱和检测短路保护及电源欠压保护功能
上下管防止短路输出设计，防止误触发输出，避免IGBT炸管
驱动开关频率高达60KHz（驱动频率越高时驱动的IGBT模块容量相应也会变小）
外形尺寸：180X130X30mm
开孔尺寸：165X115mm
