· 产品介绍

SPD开关量控制模块基于全新一代嵌入式系统精工设计，模块配置有隔离通讯接口，可单独与PC或PLC通讯，也可以与多个通讯模块组网使用；同时模块配有瞬态抑制电路，能有效抑制各种浪涌脉冲，保护模块在恶劣的环境下可靠工作。

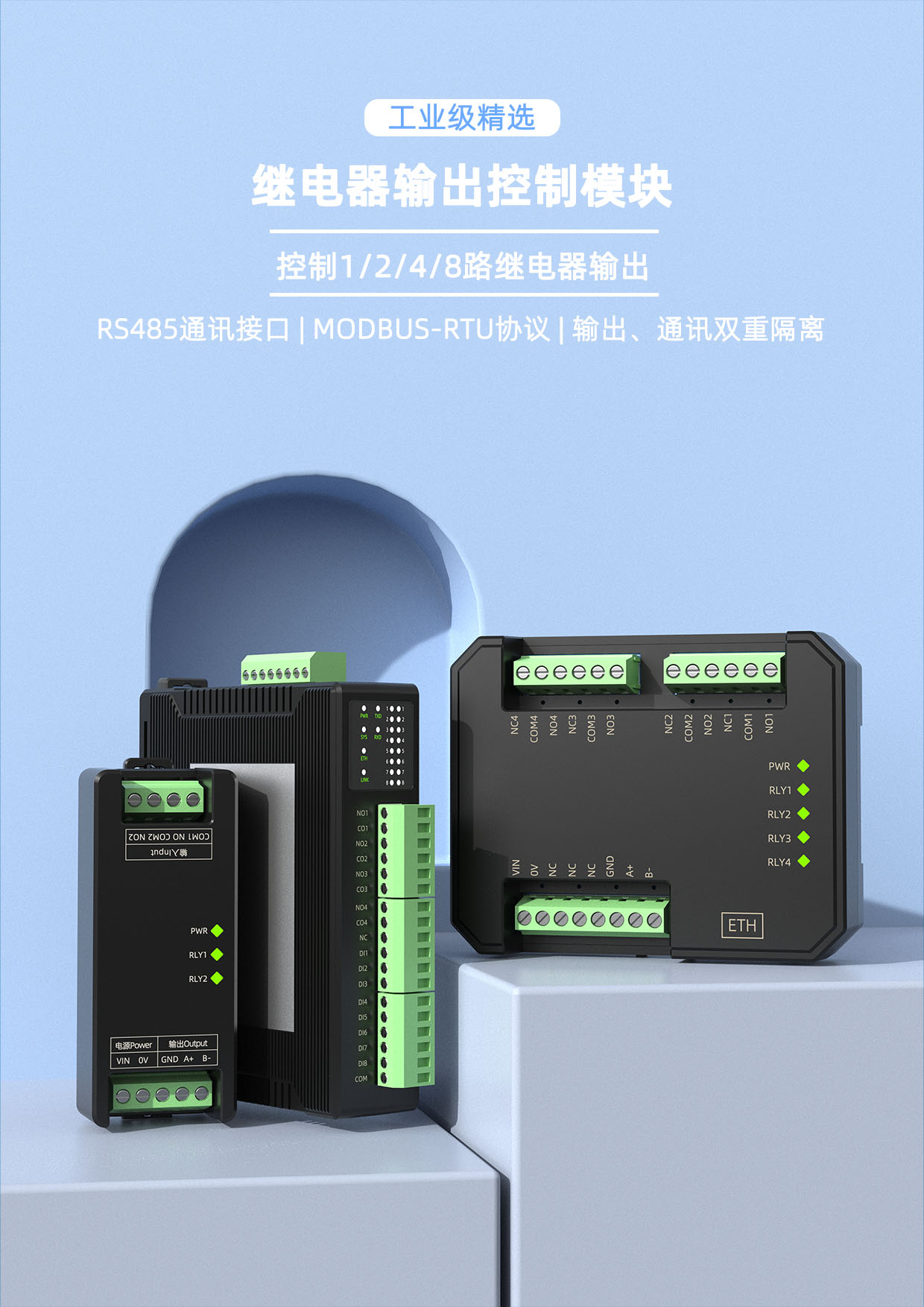

SPD2-WA系列继电器输出控制模块，控制4/8路继电器输出，采用标准MODBUS-RTU协议，方便与上位机通讯，可实现快速组网，构建监测系统，输出、通讯相互隔离，适用于控制工业现场的多种开关量信号，能满足测量要求较高的工业现场、医疗电子、安防监控、智能楼宇、智能家居、电力监控、过程控制等场合。

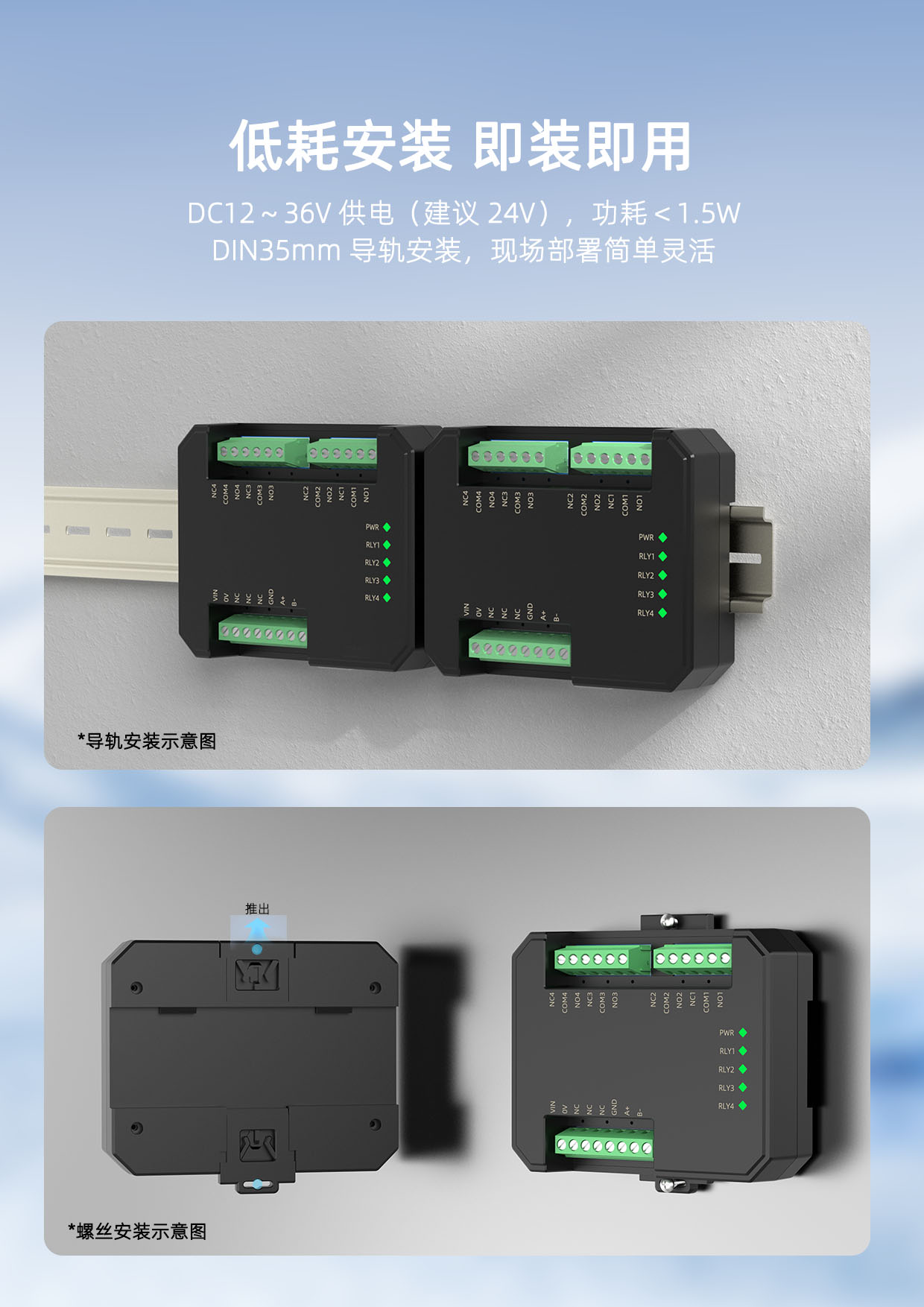

该产品需要独立供电，采用DIN35mm标准导轨安装方式，现场安装简单，使用灵活，可应对各种现场应用。

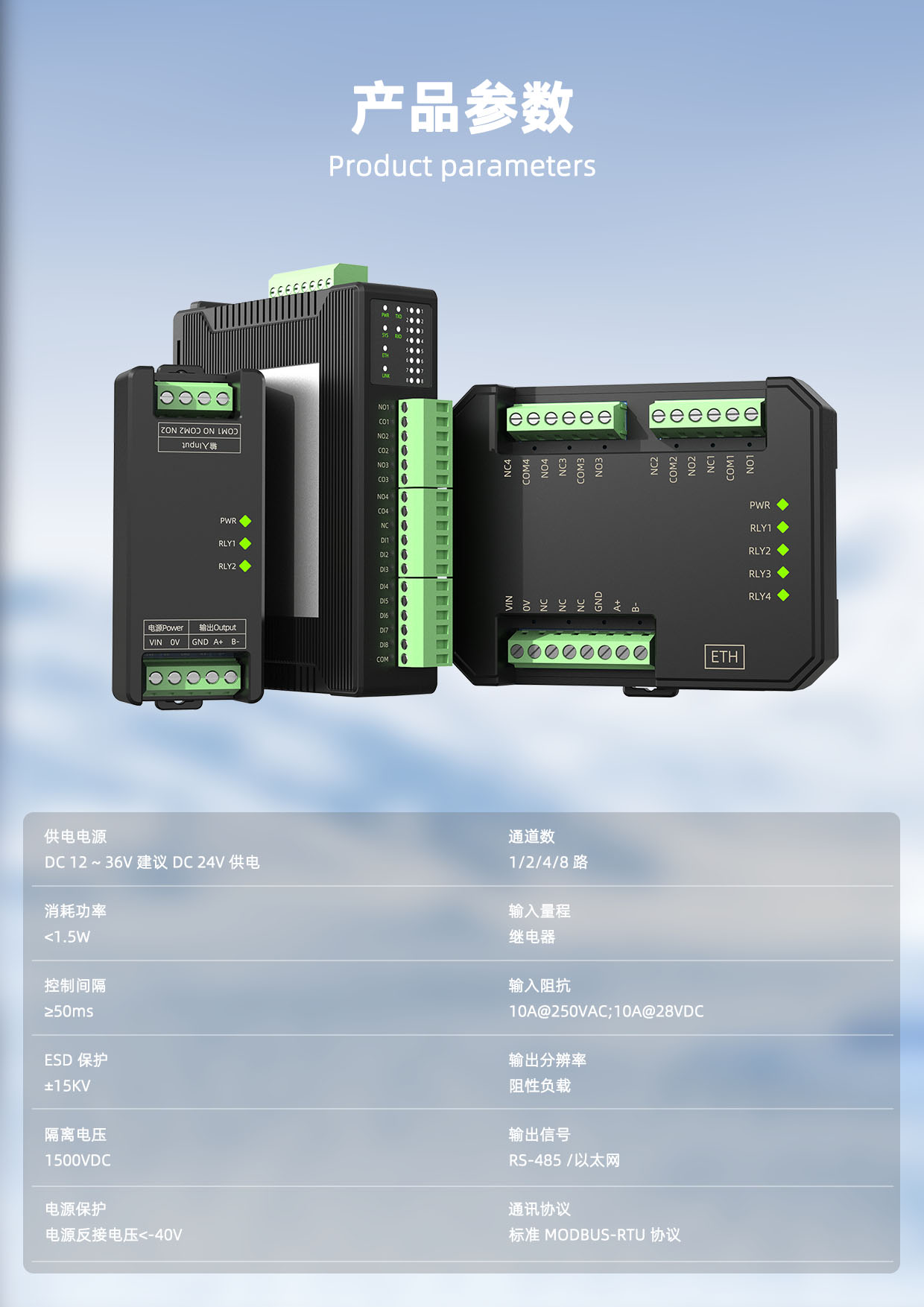

· 基本参数

供电电源 DC12～36V 建议DC24V供电

消耗功率 ＜3.0W

控制间隔 ≥50mS

ESD保护 ±15KV

隔离电压 1500VDC

电源保护 电源反接电压＜-40V

介电强度 1500VAC/1分钟（输入、输出）

绝缘电阻 ≥100MΩ（输入、输出）

电磁兼容性 符合GB/T18268.1(IEC61326-1)

适用现场设备 组态软件、PLC、触摸屏、电脑等支持MODBUS-RTU协议的设备

· 输出端

通道数 4/8路

输出类型 继电器

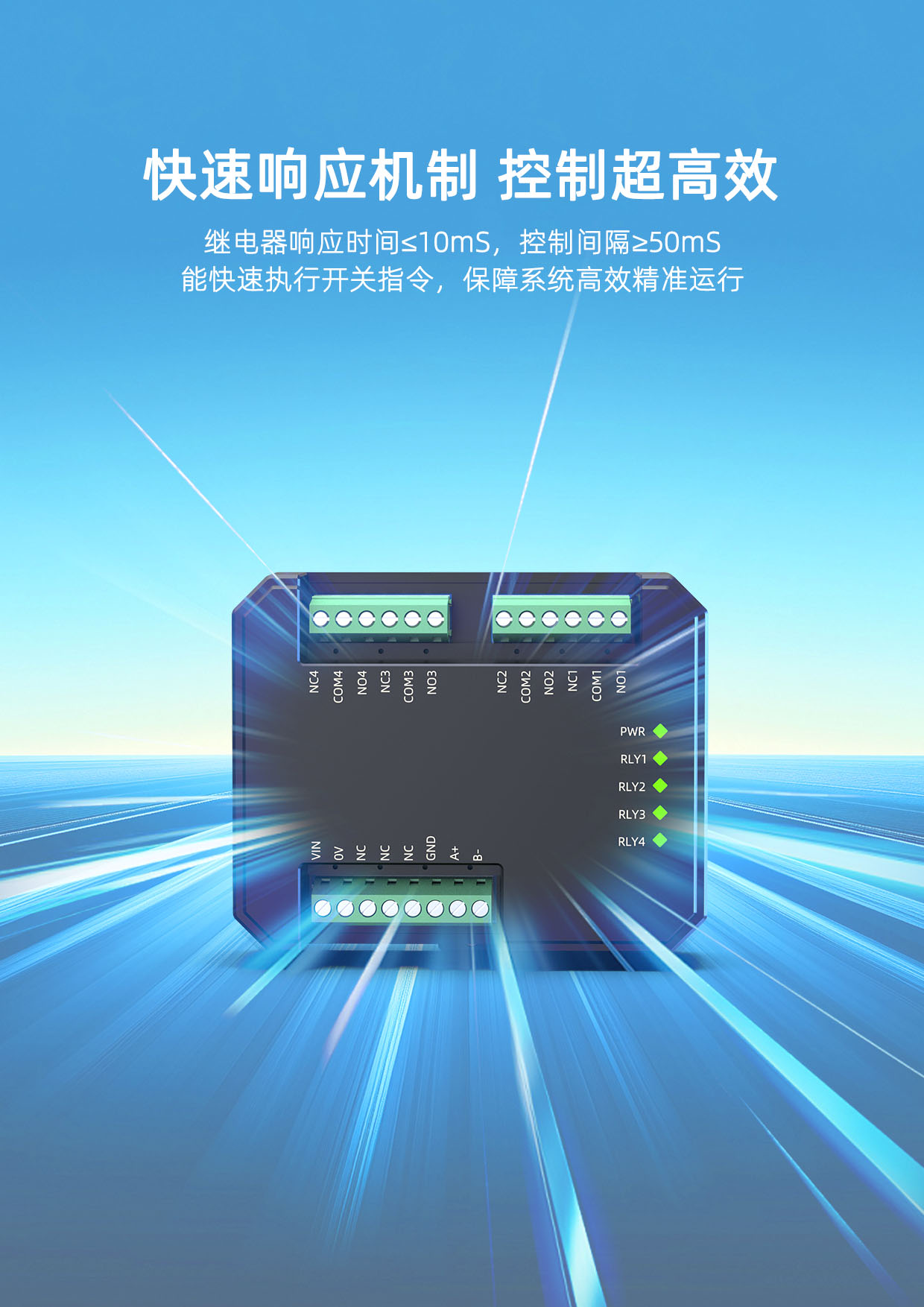

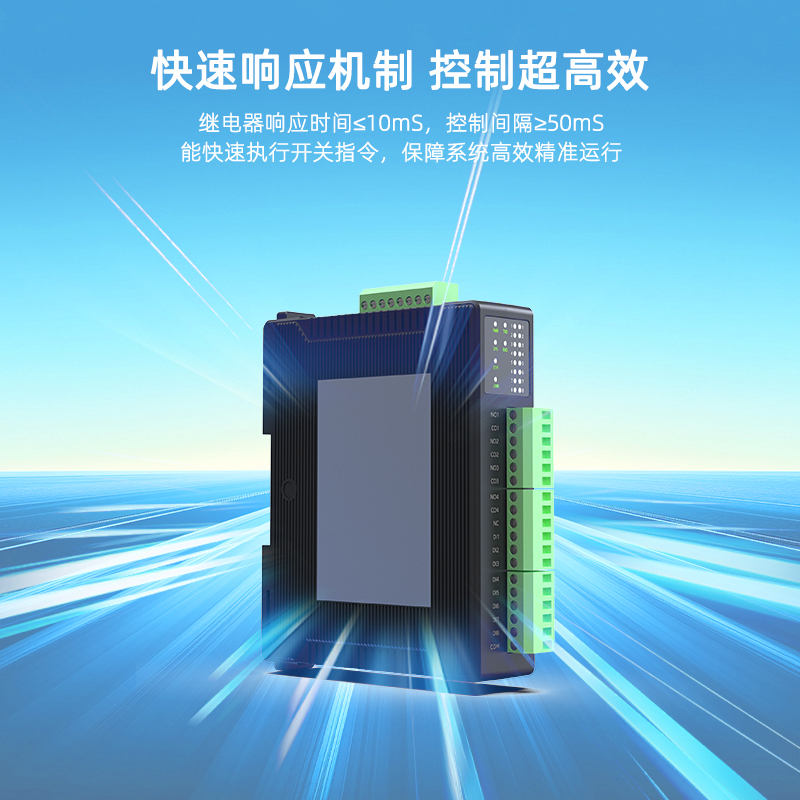

响应时间 ≤20mS

驱动能力 10A@250VAC；10A@28VDC

驱动负载 阻性负载

· 控制端

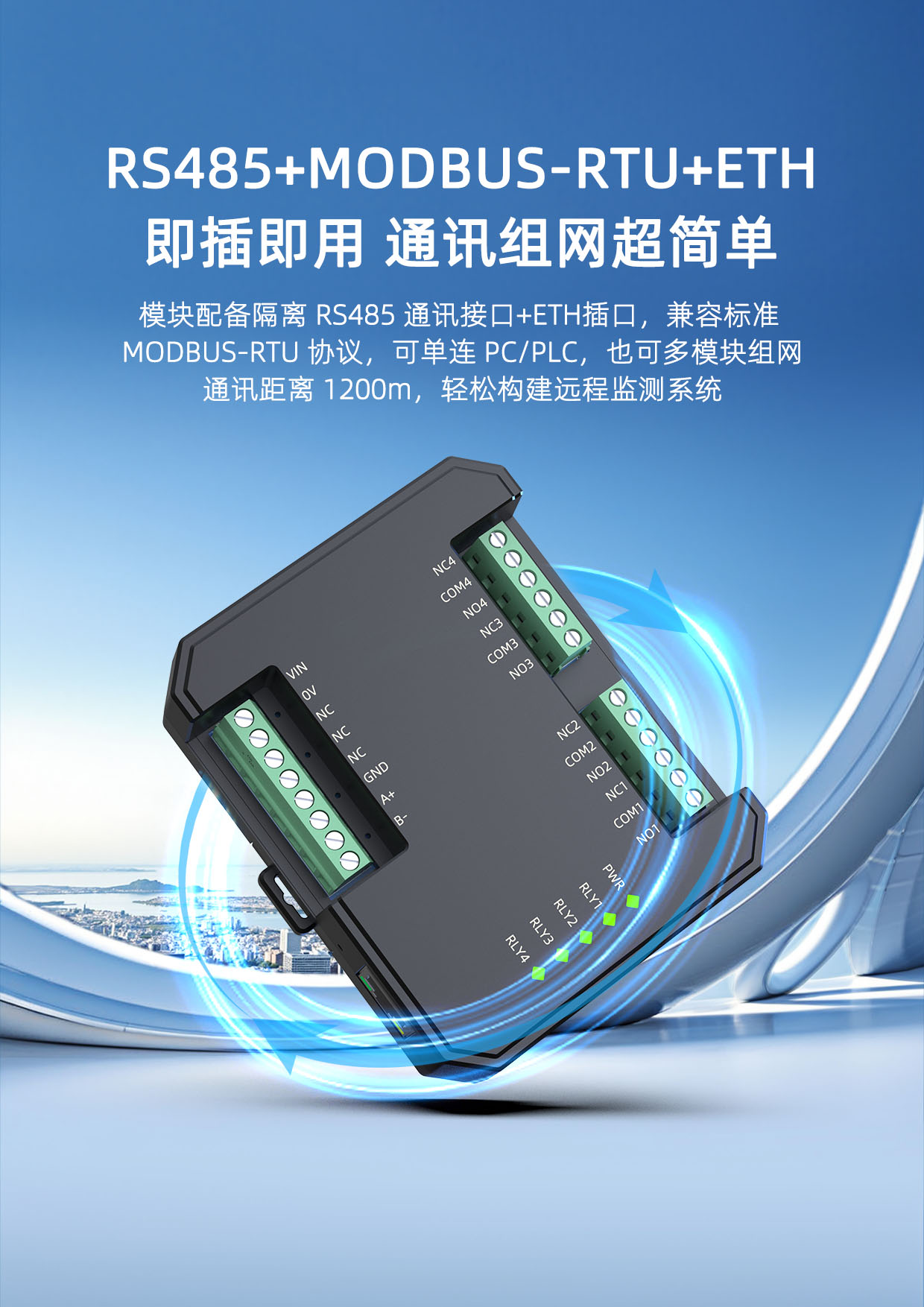

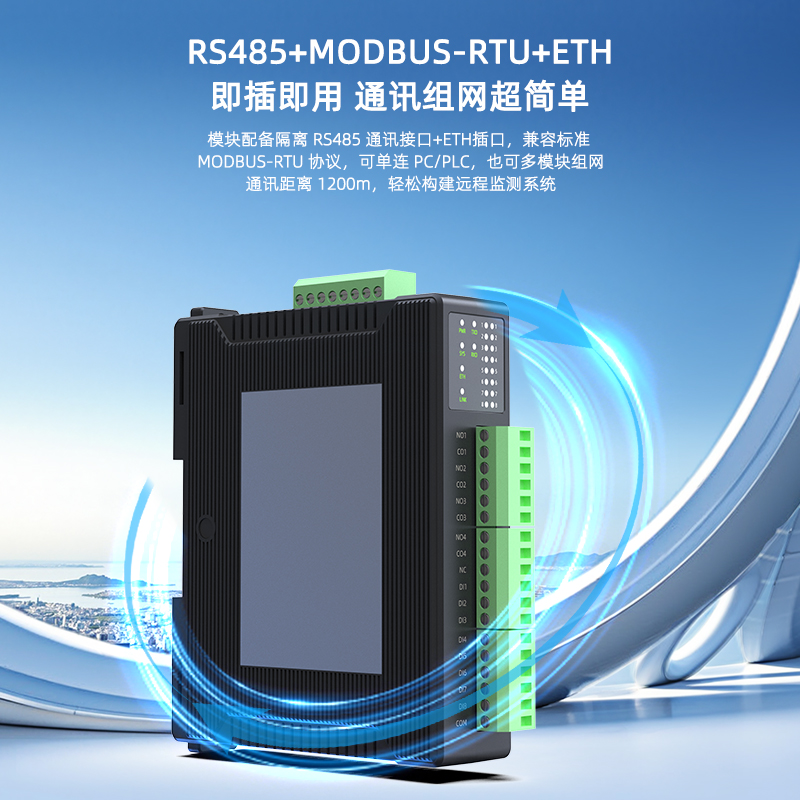

输出信号 RS-485通讯信号/以太网

通讯协议 标准MODBUS-RTU协议

通讯距离 1200m（RS485典型值）

· 环境条件

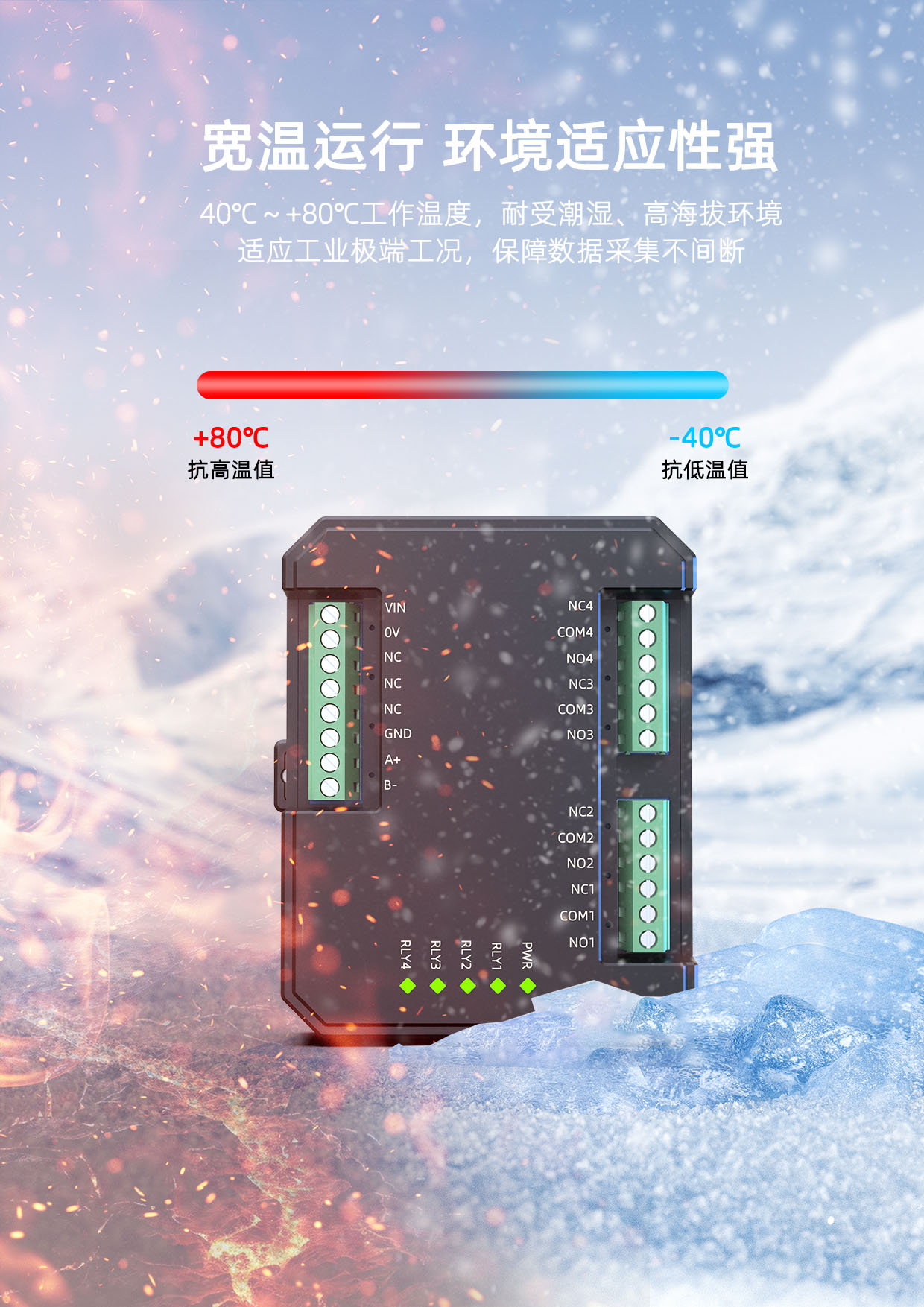

工作温度 -40℃～+80℃

储存温度 -40℃～+85℃

相对湿度 10%～90%RH（不结露）

大气气压 80kPa～106kPa
