· 产品介绍

SPC系列通讯信号转换模块，主要针对工业现场信号干扰处理及信号转换，其核心功能包括隔离地回路、消除电磁干扰、增强回路负载能力，并支持设备信号共享监测，广泛应用于工业自动化、医疗电子、汽车制造、电力工程、石油化工、航空航天、铁路、PLC等测控系统及各种自动控制系统。

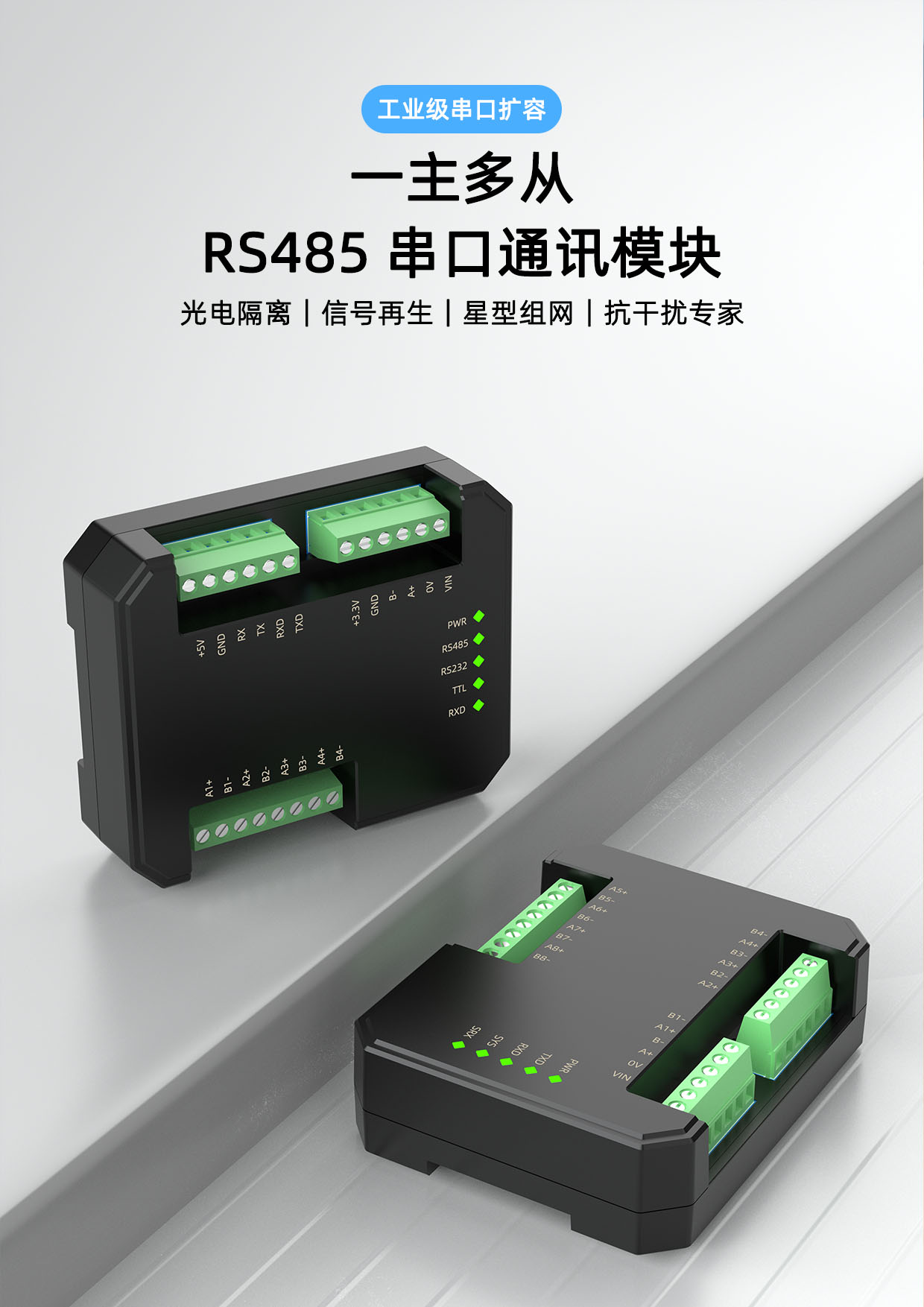

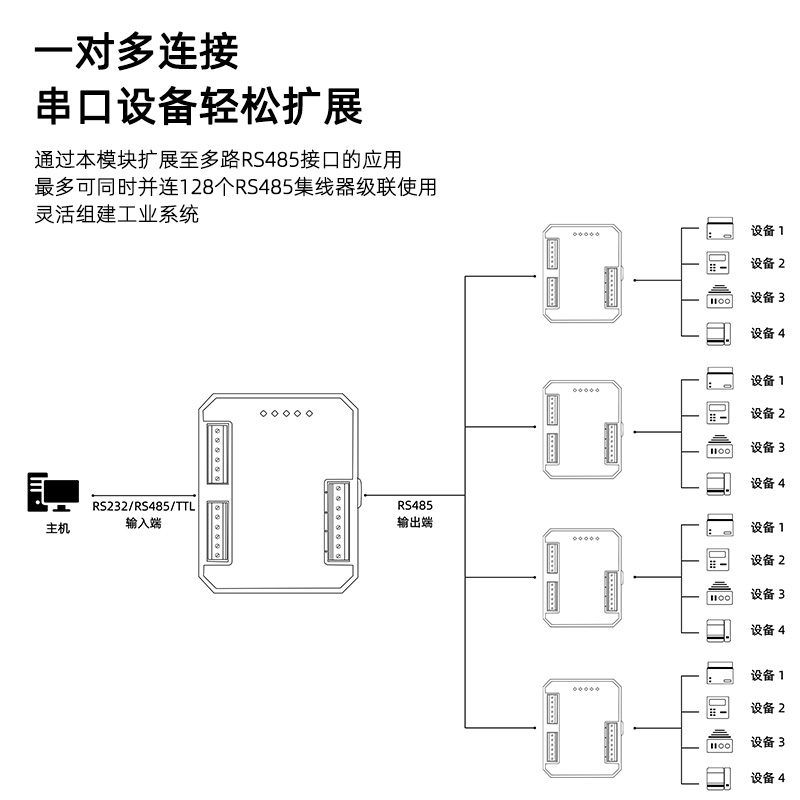

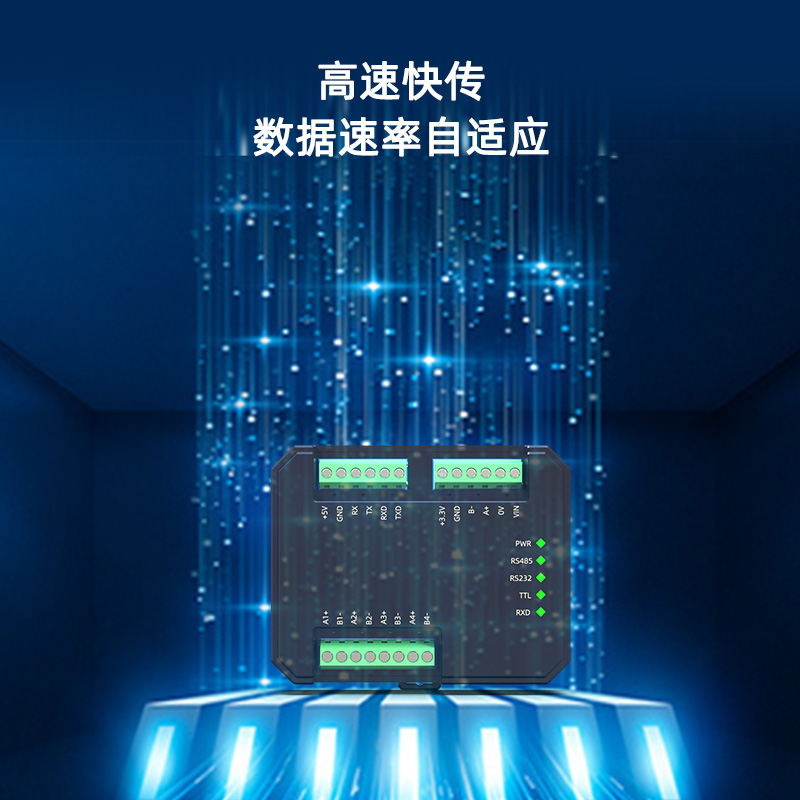

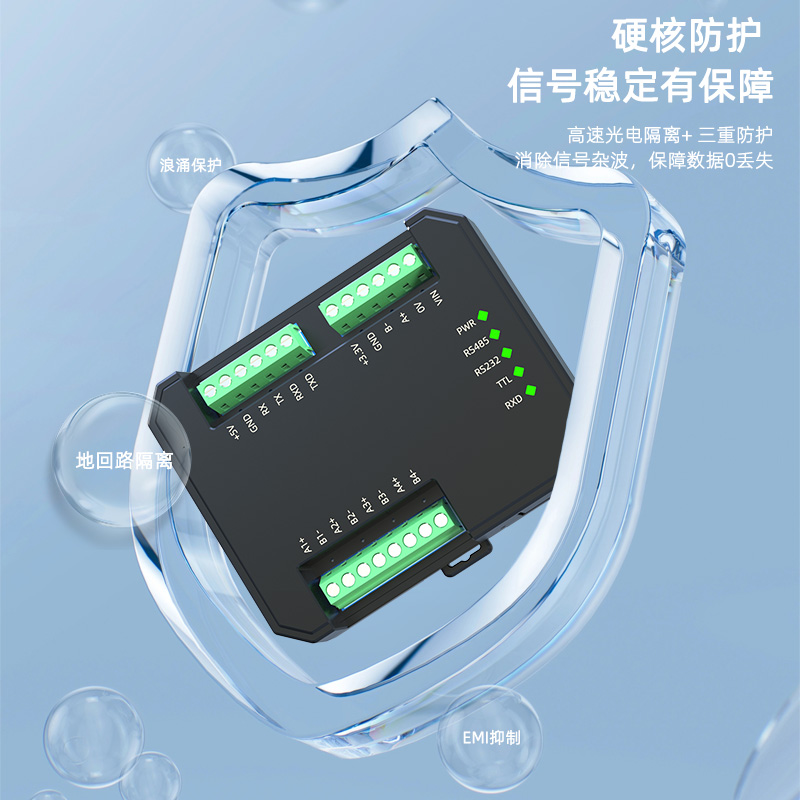

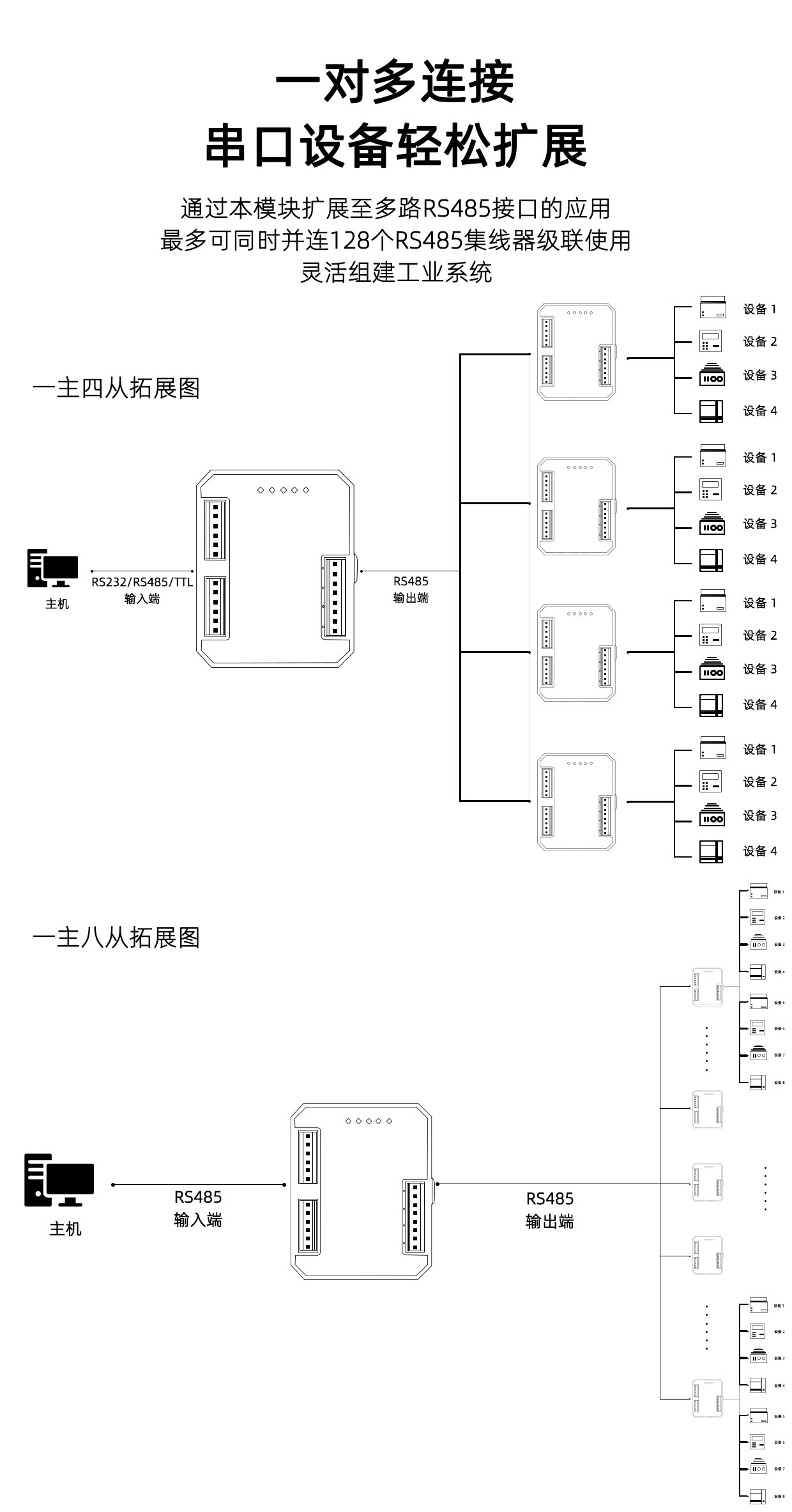

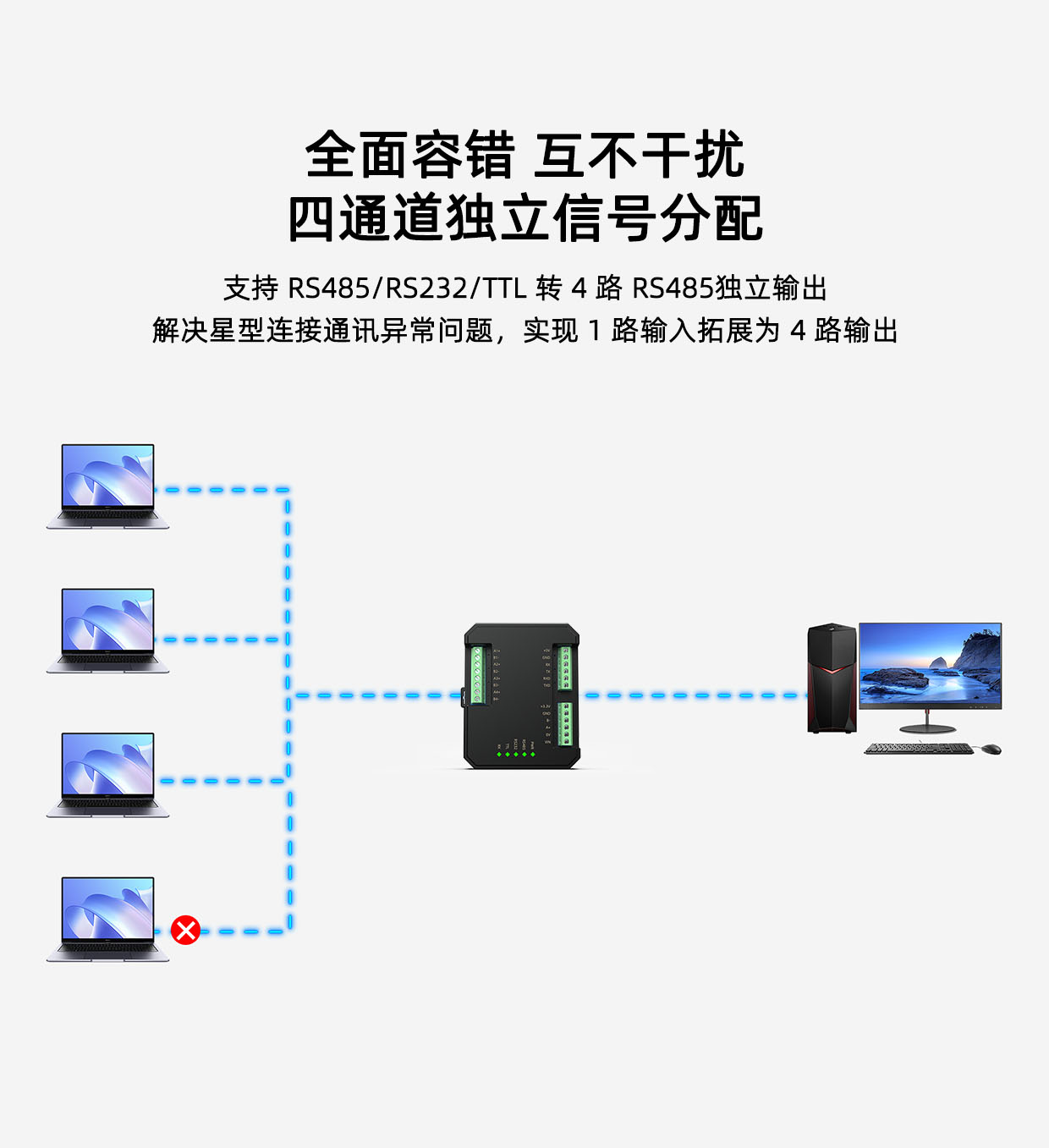

SPC8040-MB系列一主四从RS485串口通讯模块，采用高速光电隔离保护，具有RS485/RS232/TTL串口信号转四通道RS485的信号分配功能，当工业现场需要星型连接时可能导致通讯出现异常，使用RS485集线器可解决星型连接的问题，同时可对RS485信号进行放大、隔离增加通讯距离。

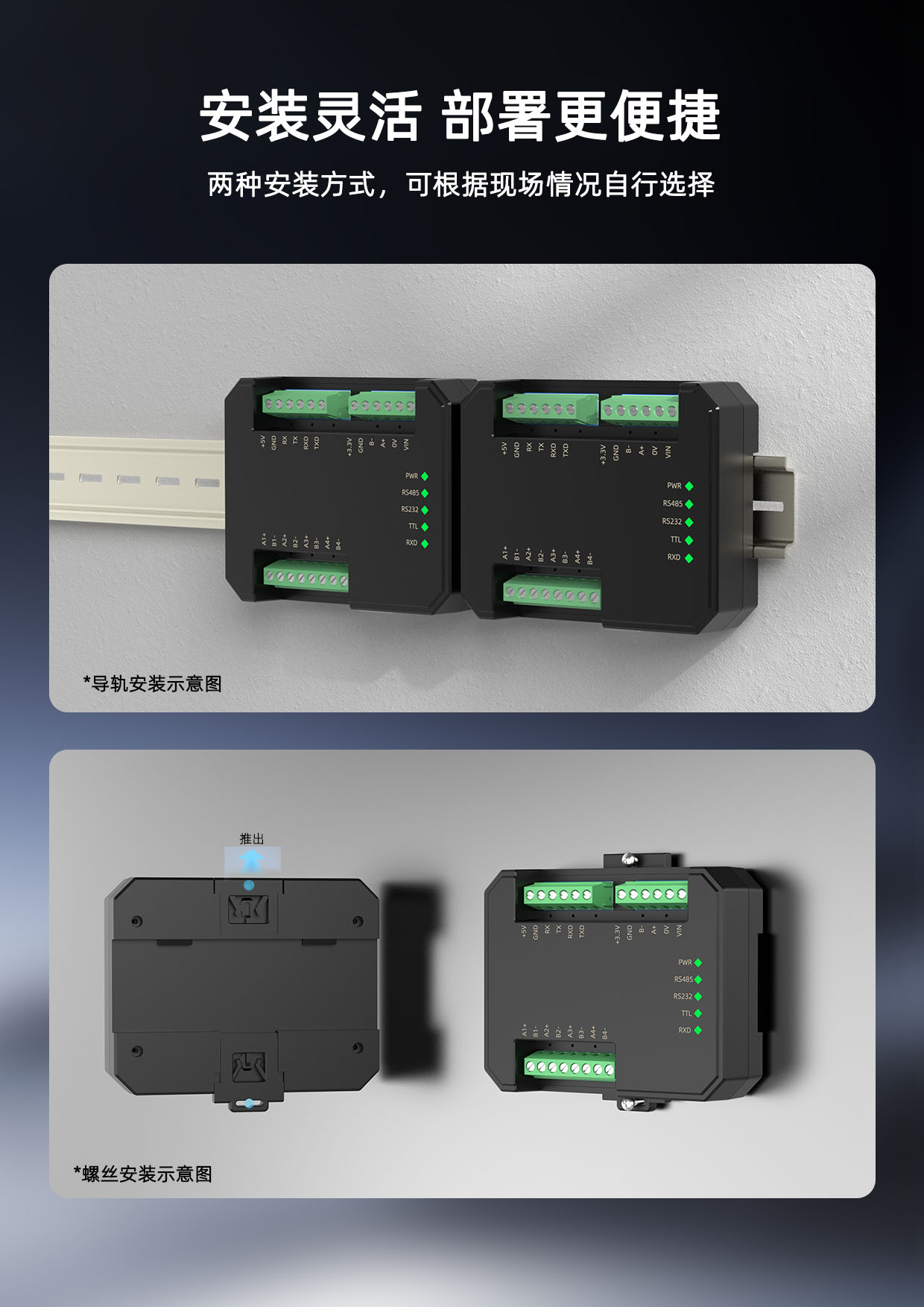

该产品需要独立供电，采用DIN35mm标准导轨安装方式，现场安装简单，使用灵活，可应对各种现场应用。

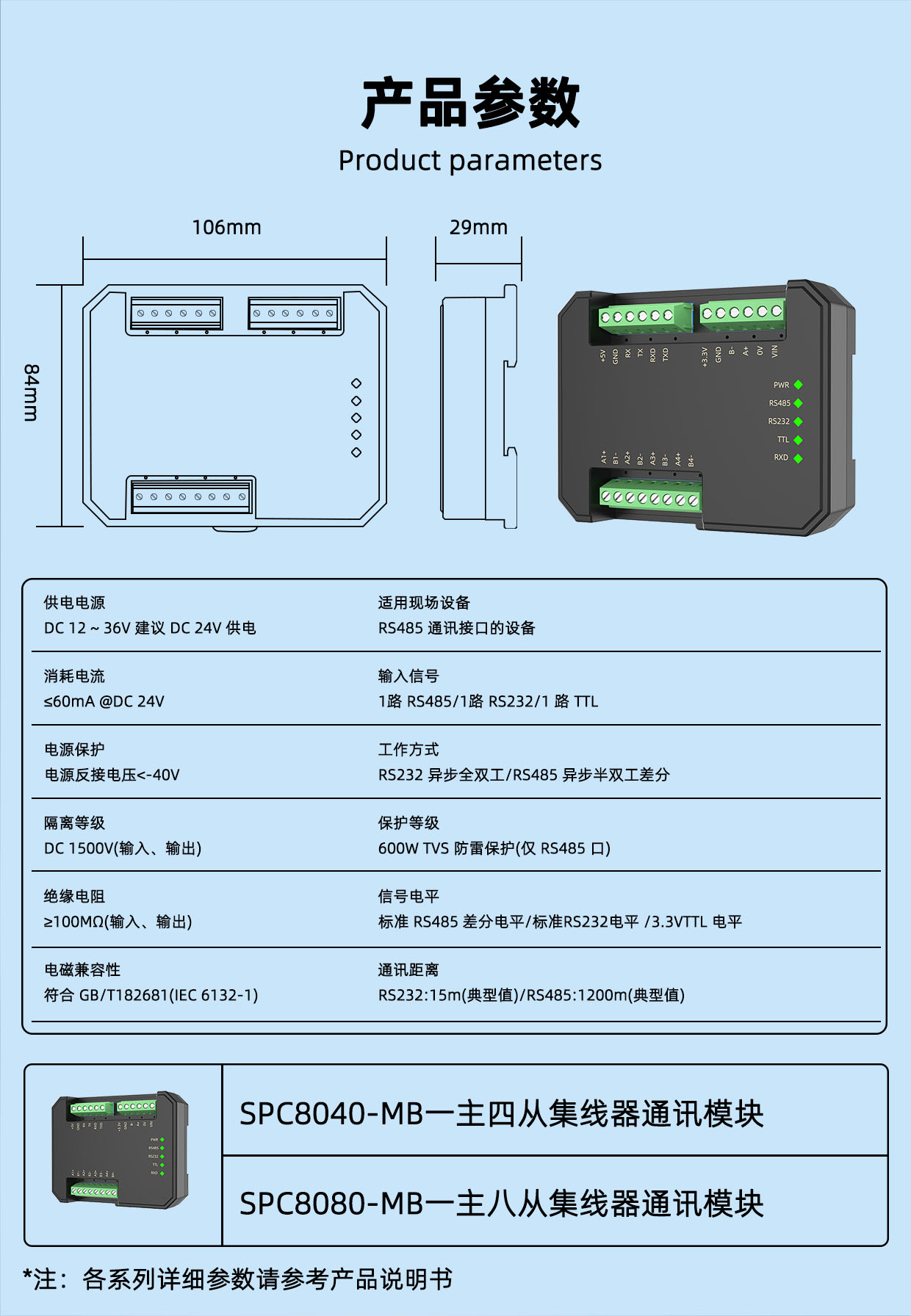

· 基本参数

供电电源 DC12～36V 建议DC24V供电

消耗电流 ≤60mA @DC24V

电源保护 电源反接电压＜-40V

隔离等级 DC1500V（输入、输出）

绝缘电阻 ≥100MΩ（输入、输出）

电磁兼容性 符合GB/T182681(IEC 6132-1)

适用现场设备 RS485通讯接口的设备

· 串口参数

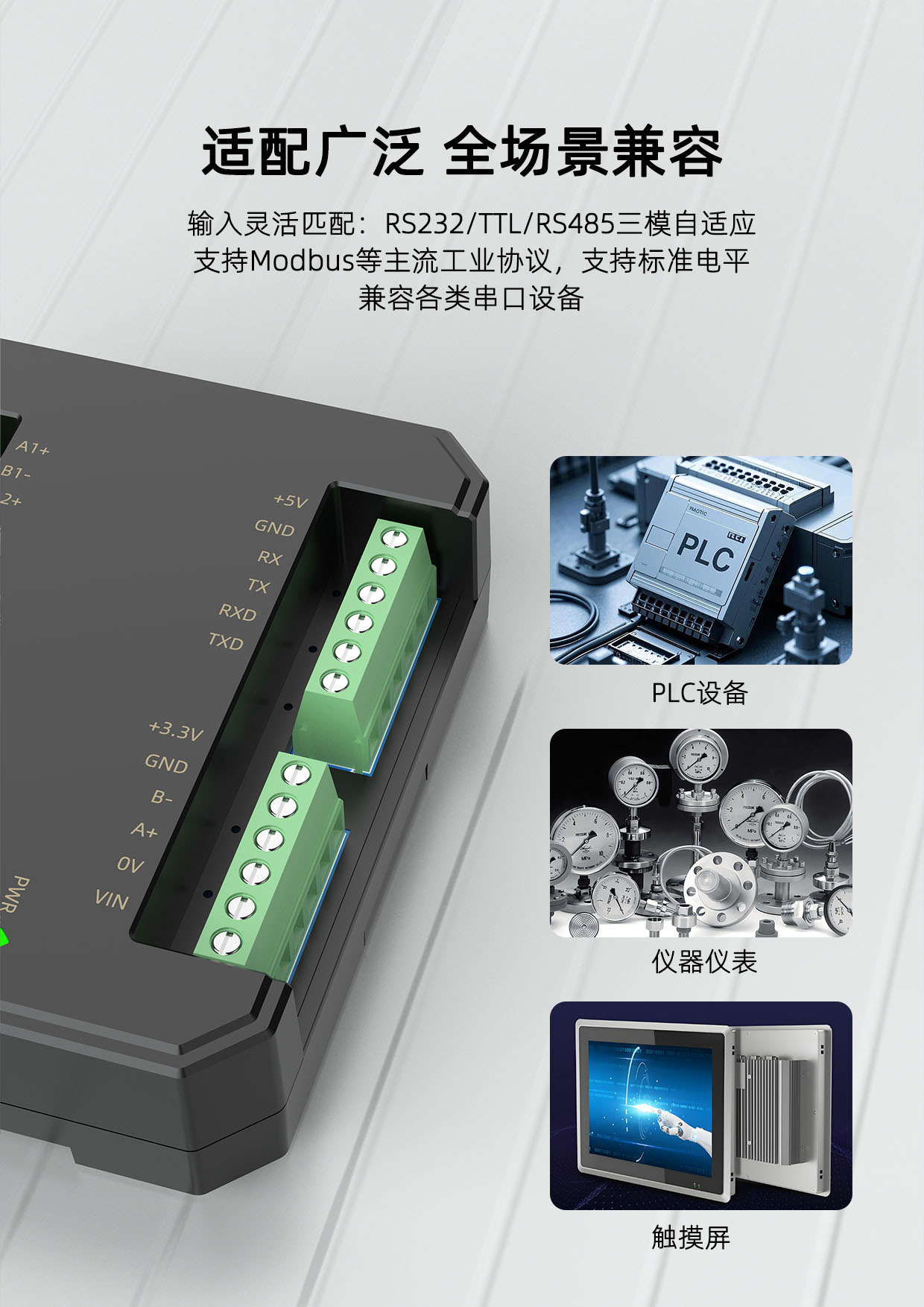

输入信号 1路RS485、1路RS232、1路TTL

输出信号 RS485

输出通道数 4路

信号电平 标准RS485差分电平、标准RS232电平、3.3V TTL电平

传输速率 300～230400bps（自适应）

传输延时 ＜10uS

工作方式 RS232异步全双工                RS485异步半双工差分

保护等级 600W TVS（仅RS485口）防雷保护

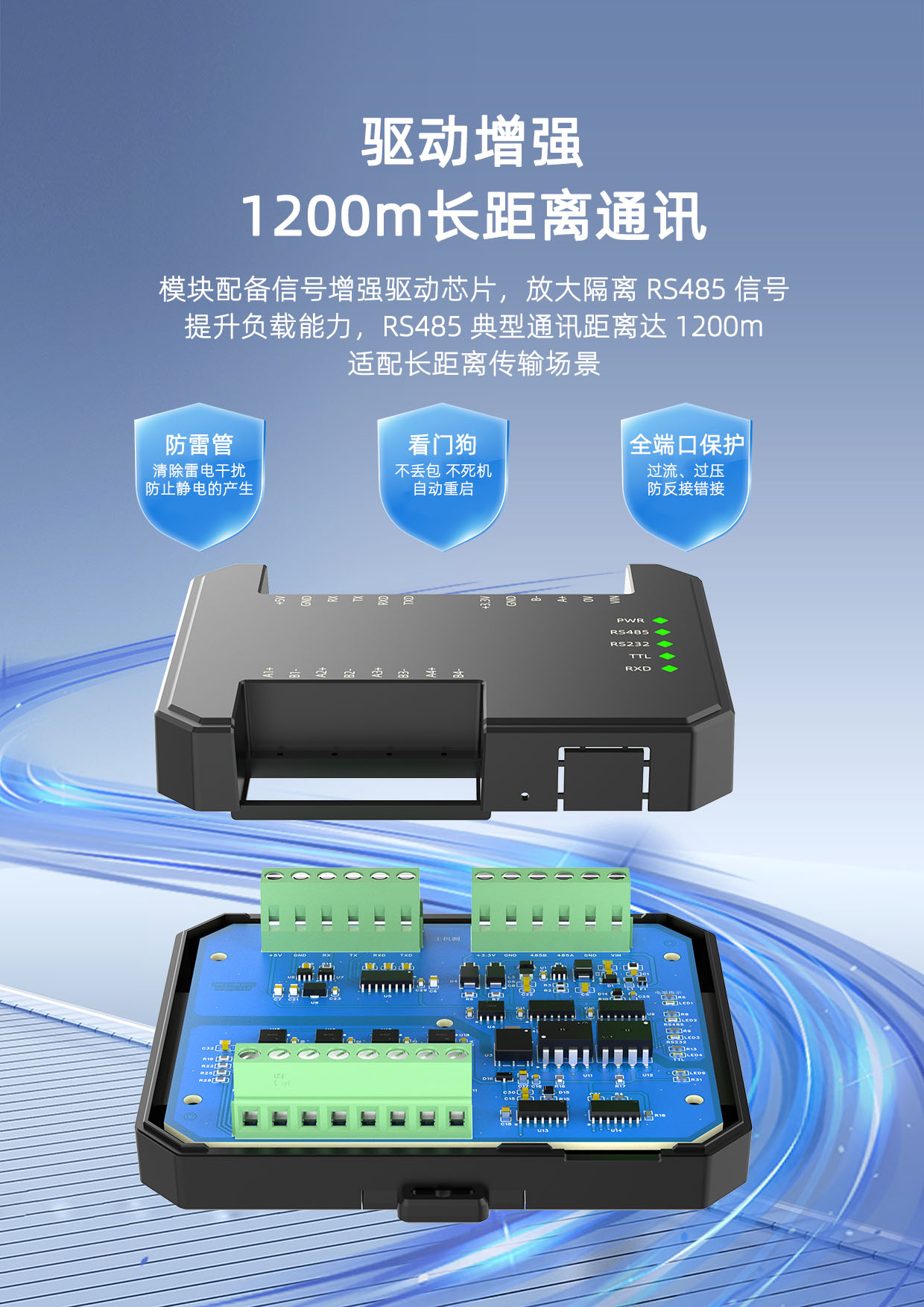

通讯距离 RS232:15m（典型值）          RS485:1200m（典型值）

· 环境条件

工作温度 -40℃～+80℃

储存温度 -40℃～+85℃

相对湿度 10%～90%RH（不结露）

大气气压 80kPa～106kPa
