· 产品介绍

SPC系列通讯信号转换模块，主要针对工业现场信号干扰处理及信号转换，其核心功能包括隔离地回路、消除电磁干扰、增强回路负载能力，并支持设备信号共享监测，广泛应用于工业自动化、医疗电子、汽车制造、电力工程、石油化工、航空航天、铁路、PLC等测控系统及各种自动控制系统。

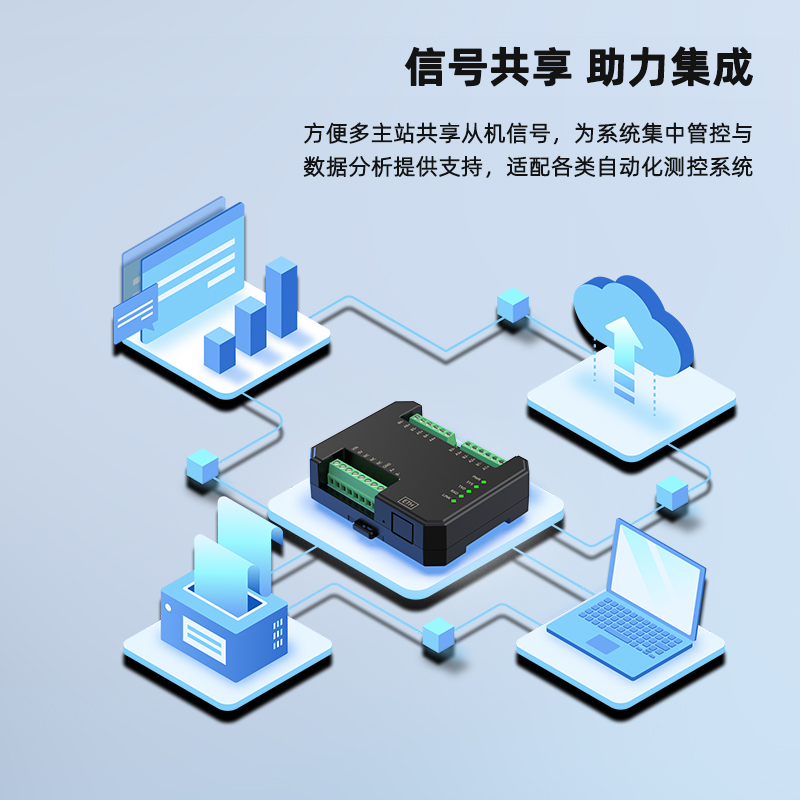

SPC8060-MA系列多主一从RS485串口通讯模块，采用高速光电隔离保护，具有多个主站访问一个从站的功能，实现主站与从站之间不同波特率通讯，当工业现场需要多台主机与同一从机通讯时，直接连接将导致通讯冲突，使用该模块进行转换可以解决此问题，同时可以对RS-485信号进行放大、隔离以增加通信距离。

该产品需要独立供电，采用DIN35mm标准导轨安装方式，现场安装简单，使用灵活，可应对各种现场应用。

· 基本参数

供电电源 DC12～36V 建议DC24V供电

消耗电流 ≤80mA @DC24V

电源保护 电源反接电压＜-40V

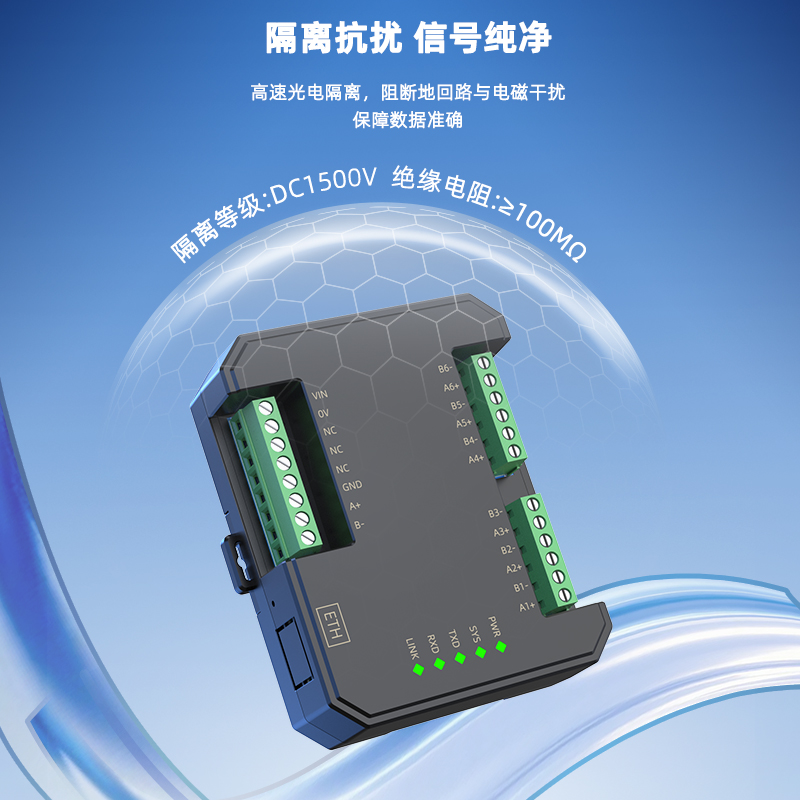

隔离等级 DC1500V（主机、从机）

绝缘电阻 ≥100MΩ（主机、从机）

电磁兼容性 符合GB/T182681(IEC 6132-1)

适用现场设备 多主机与同一从机通信的设备

· 串口参数

主机通道数 4/6路

从机通道数 1路

信号类型 RS485通讯信号

信号电平 标准RS485差分电平

波特率 1200～115200（默认9600，软件设置）

数据位 7～8位（软件设置）

校验位 无校验、奇校验、偶校验（软件设置）

停止位 1位、2位（软件设置）

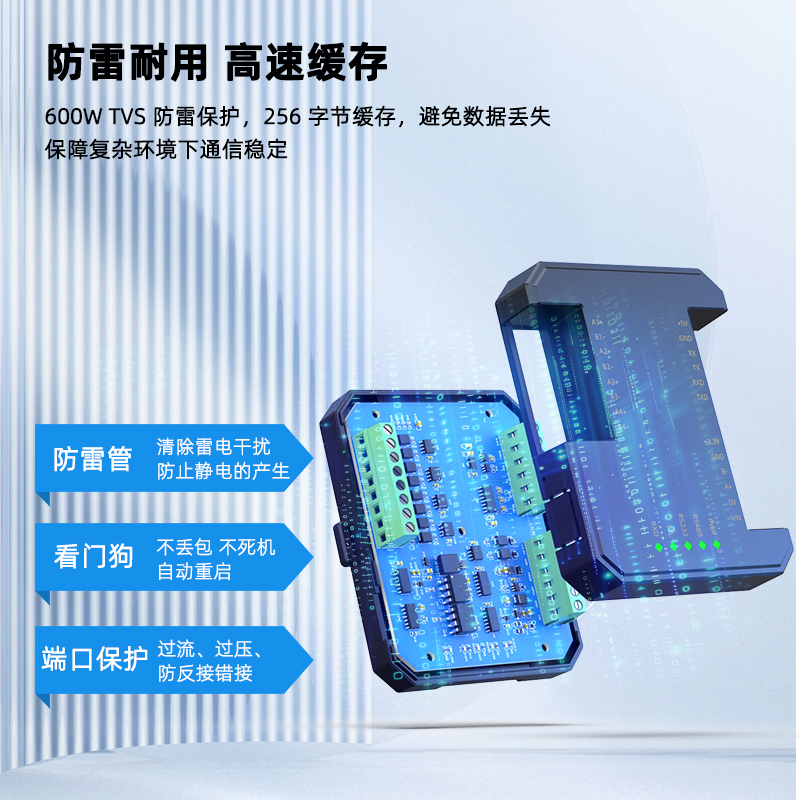

缓存大小 256字节

保护等级 600W TVS防雷保护

通讯距离 1200m（典型值）

· 环境条件

工作温度 -40℃～+80℃

储存温度 -40℃～+85℃

相对湿度 10%～90%RH（不结露）

大气气压 80kPa～106kPa
