· 产品介绍

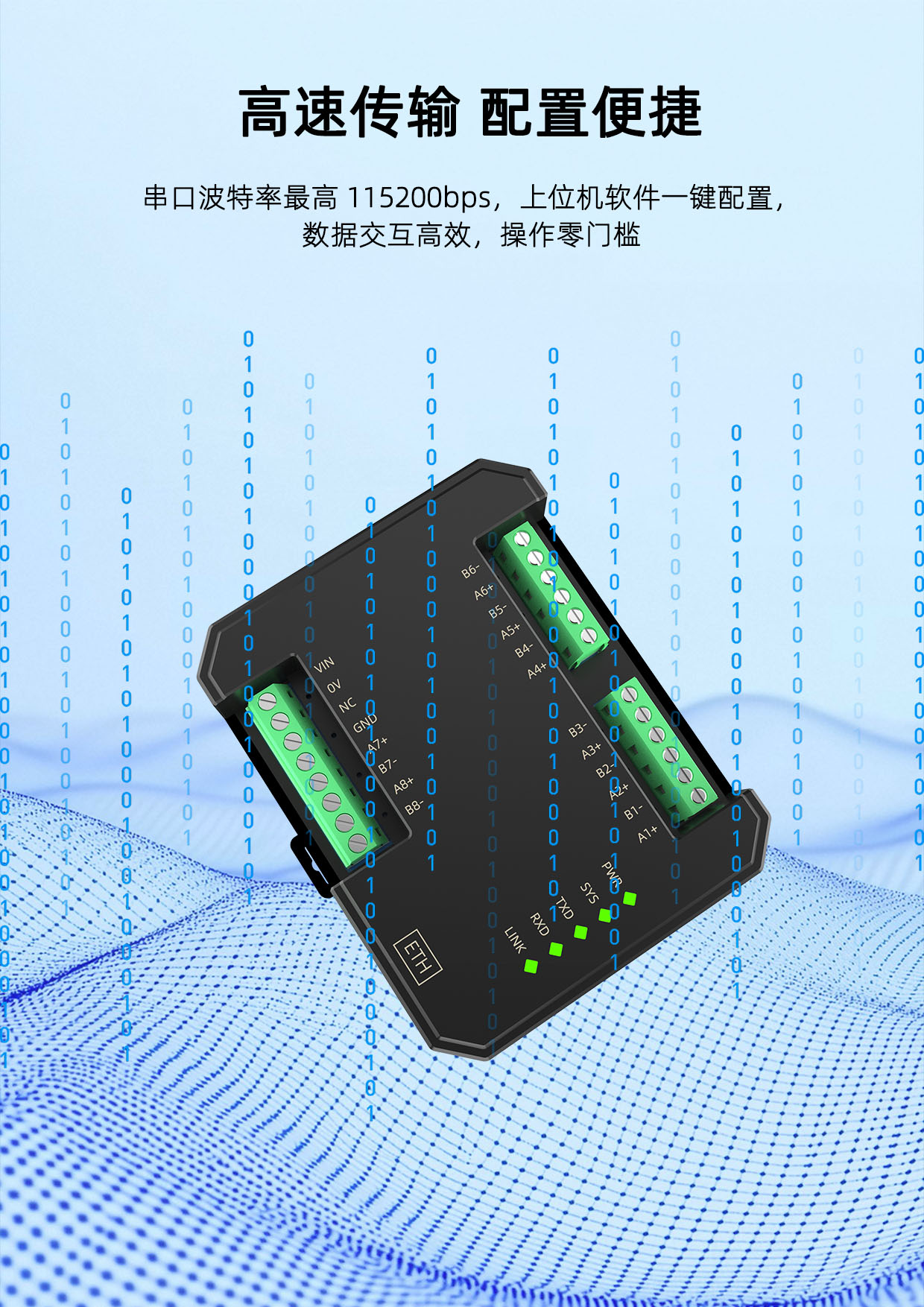

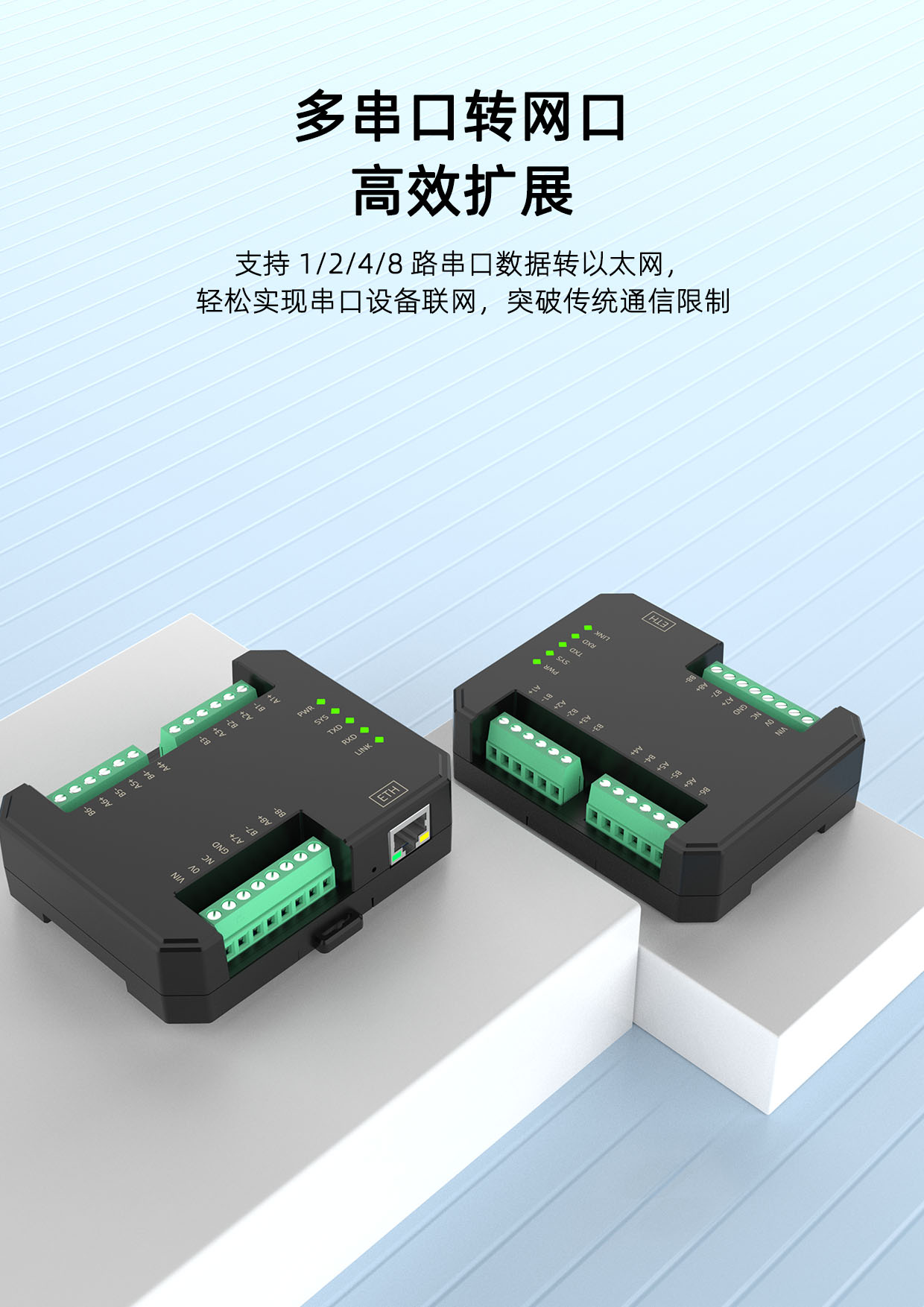

SPC2040-MD系列模块为多功能复合型串口服务器，实现多路串口数据转以太网数据的转换；具有多种MODBUS网关模式以及TCP Client、TCP Server、UDP Client、UDP Server、MQTT、HTTP物联网网关模式，可满足各类串口设备/PLC的联网功能，串口波特率最高支持到115200bps，可通过上位机软件轻松配置，方便快捷。

该系列模块不仅拥有常规串口服务器功能，把标准RS232串口信号转换成TCP/IP信号，实现RS232串口与TCP/IP网络接口之间的双向数据透明传输；同时还具备MODBUS网关功能，实现MODBUS TCP与MODBUS RTU协议之间的转换，使串口设备具备TCP/IP网络接口功能，连接以太网进行数据通信，极大减少串口设备的布线工程以及扩展通信模式与距离。

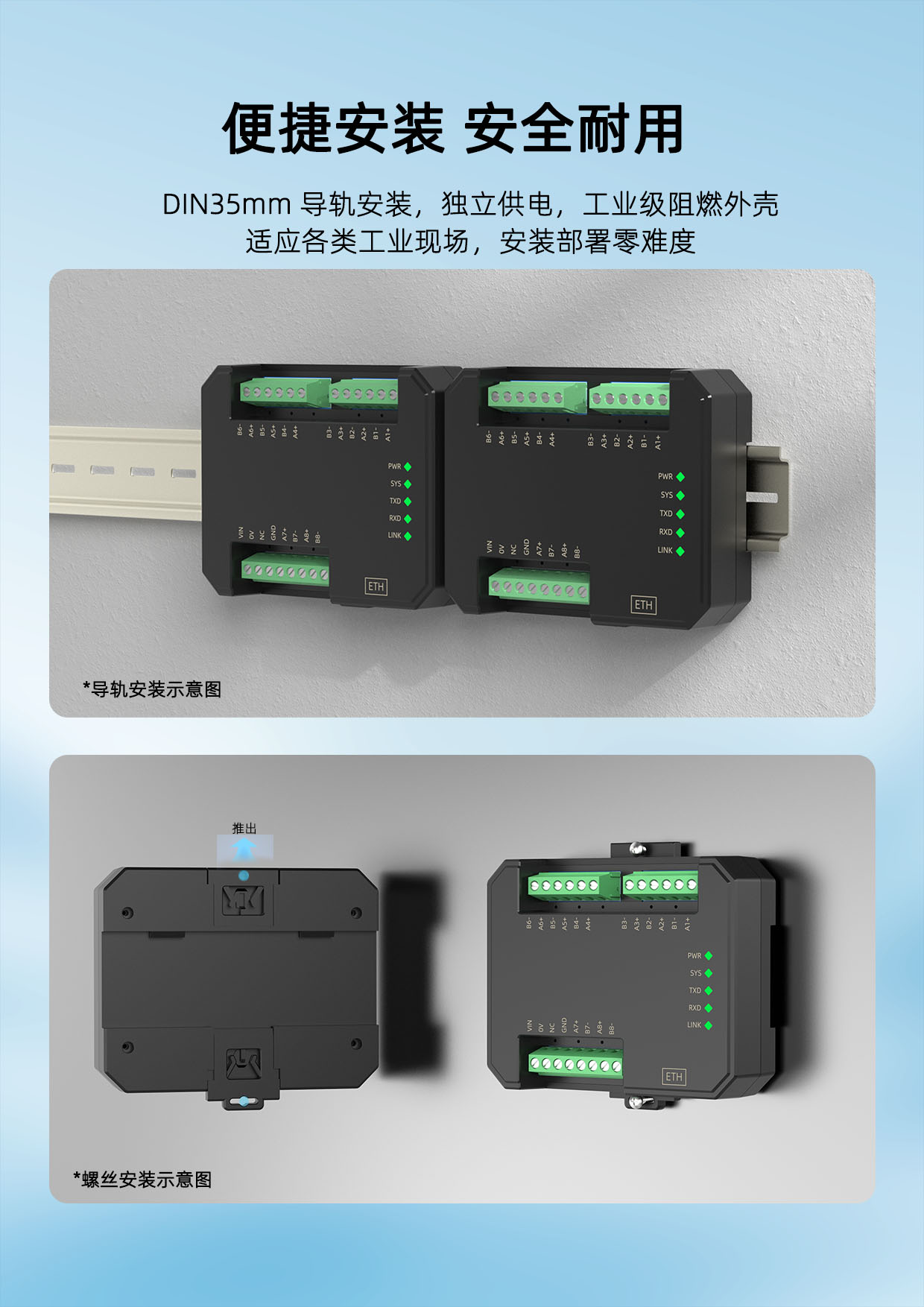

该产品需要独立供电，采用DIN35mm标准导轨安装方式，现场安装简单，使用灵活，可应对各种现场应用。

· 功能特点

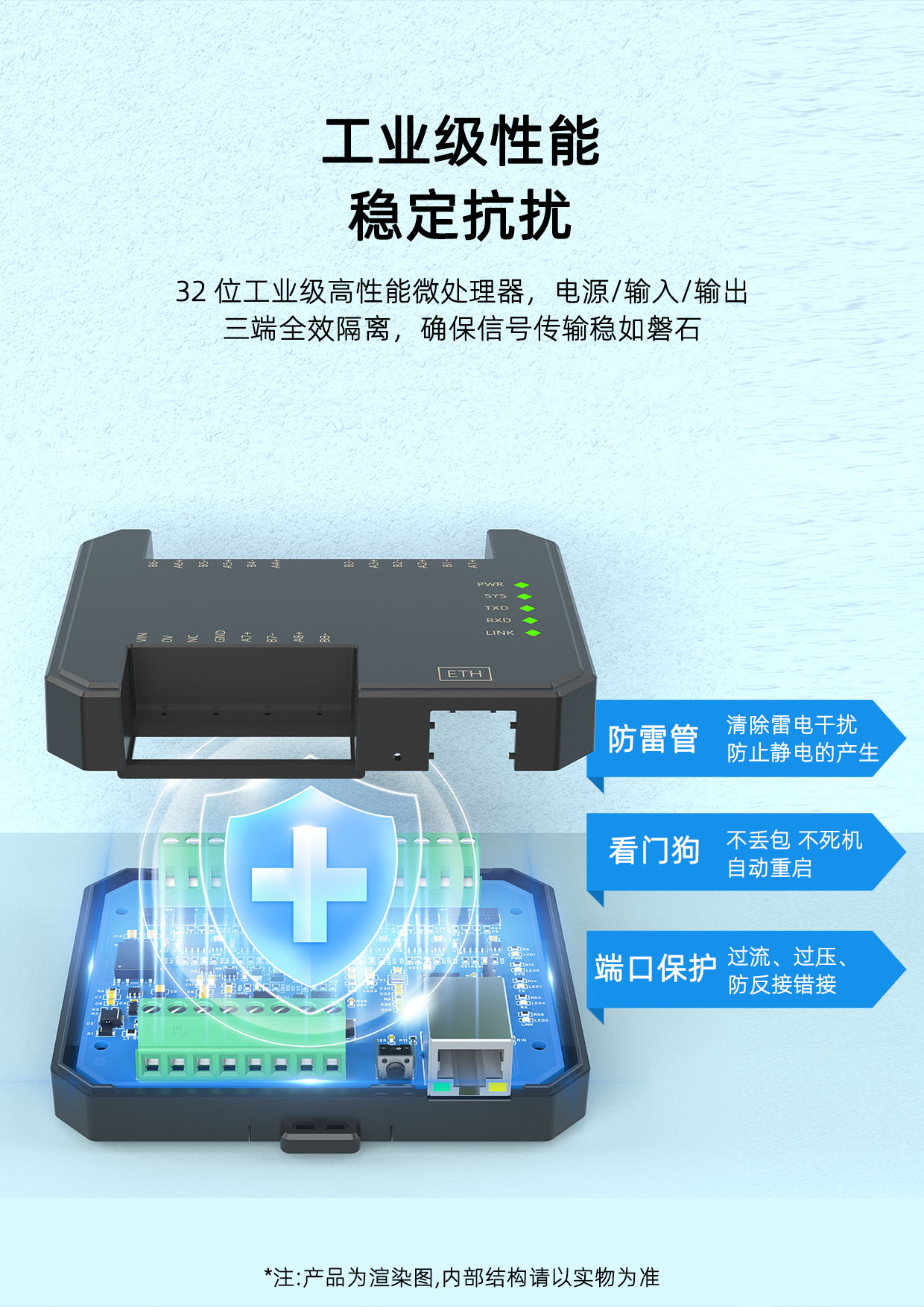

·采用32位工业级高性能微处理器，精工品质设计；

·输入、输出、电源互相隔离，独特防干扰措施，性能稳定可靠；

·支持10/100M全双工/半双工自适应以太网接口，兼容802.3协议；

·支持串口数据和网络数据的双向透明传输；

·采用上位机网络配置工具的配置方式；

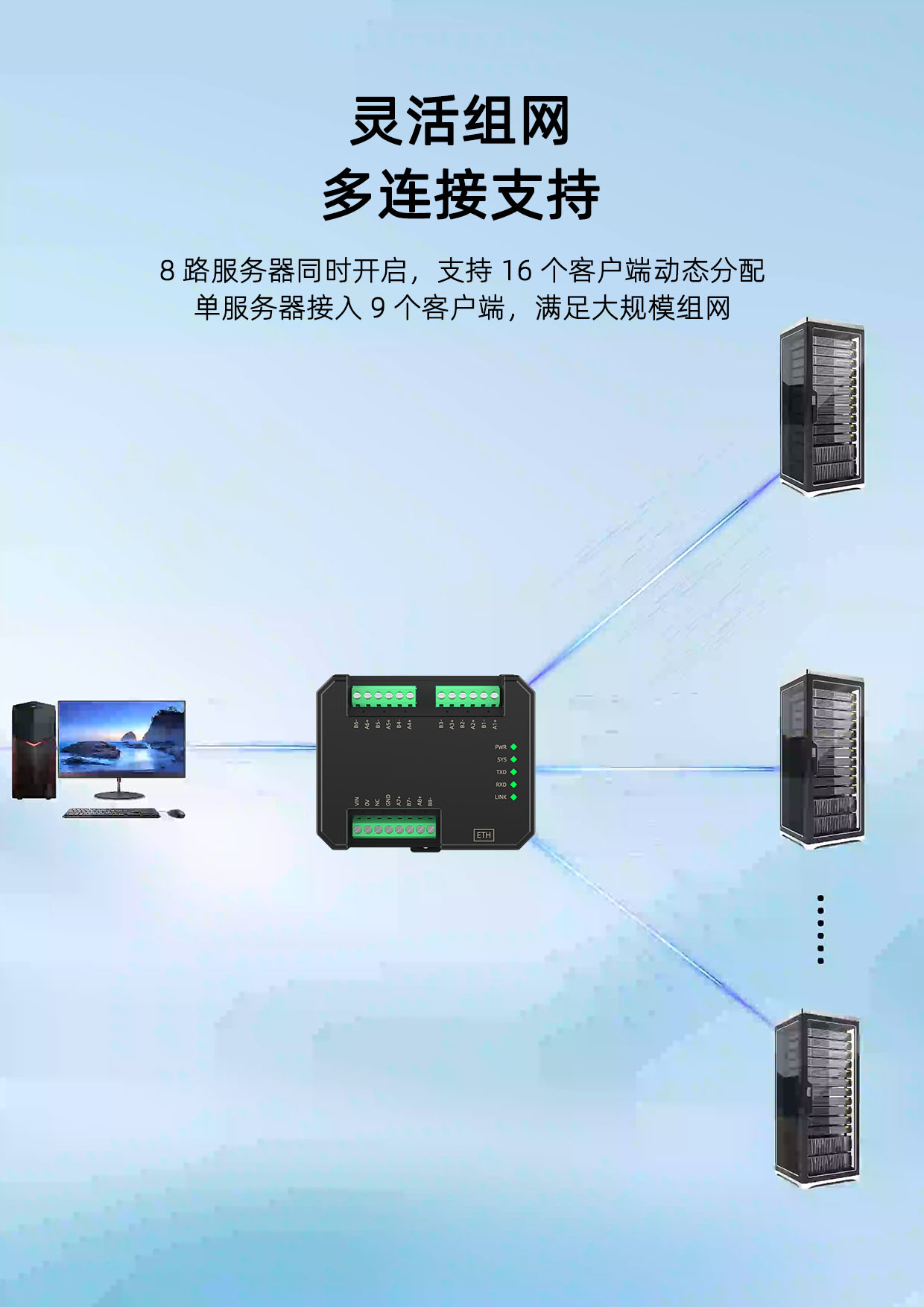

·支持4路同时开启服务器，支持8个客户端动态分配，单服务器支持5个客户端接入；

·串口采用RS232通讯方式，支持最多4路RS232通讯接口，具有串口缓存清理功能；

·串口支持波特率1200～115200bps，多种校验方式，5至8位数据位以及1位或者2位停止位；

·支持串口缓存清理功能；

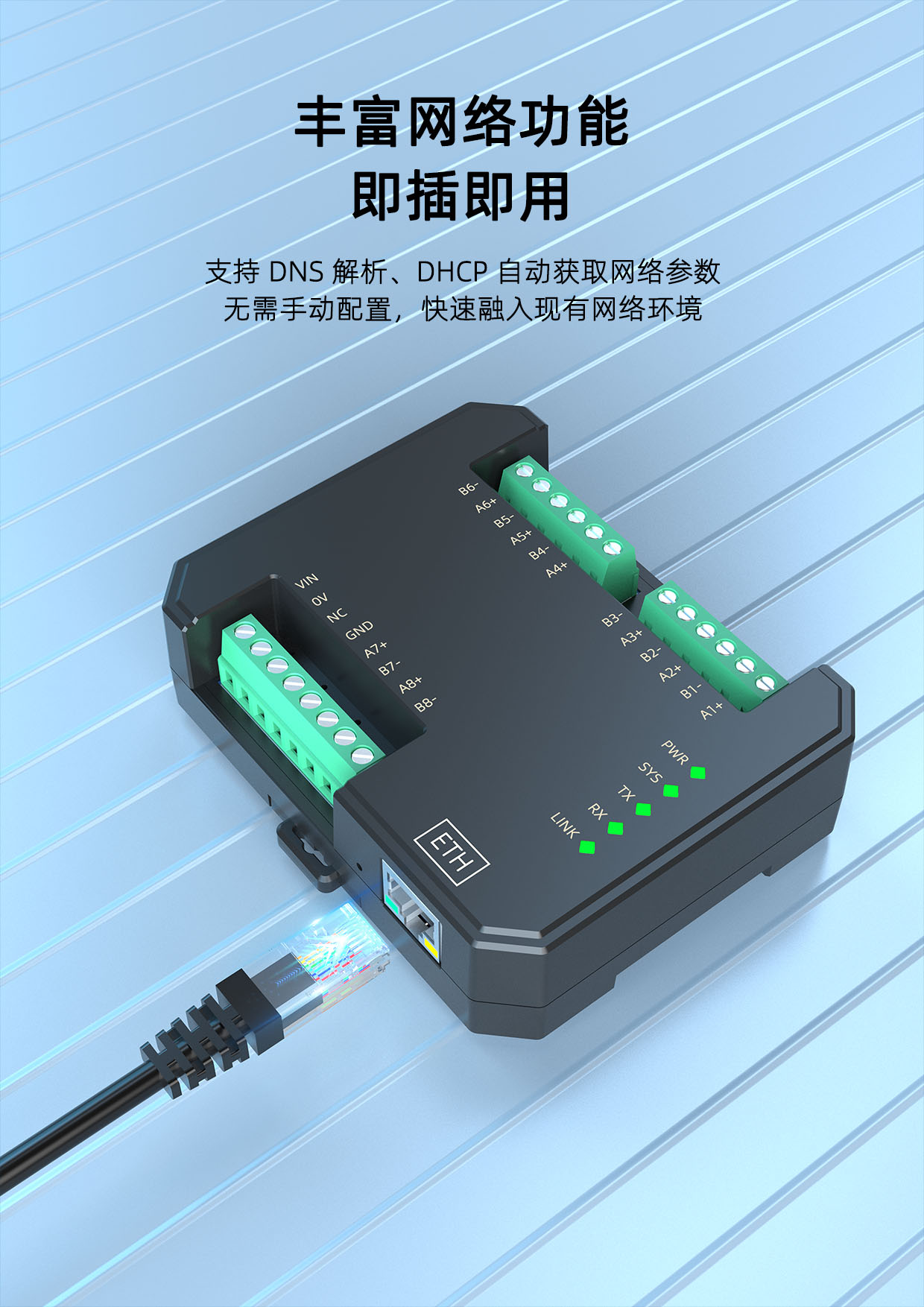

·支持DNS域名解析，DHCP动态获取IP、子网掩码、默认网关、DNS服务器地址；

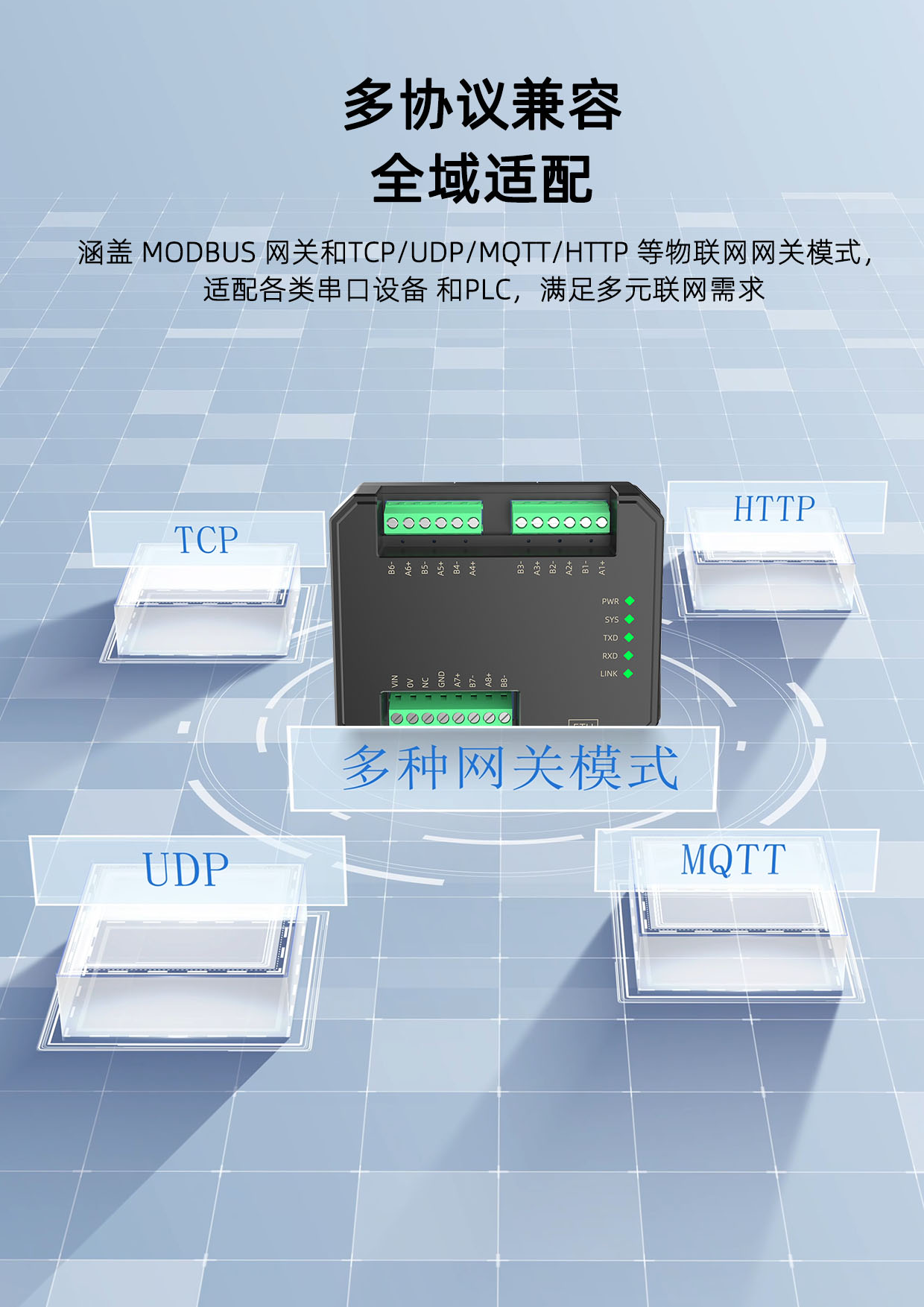

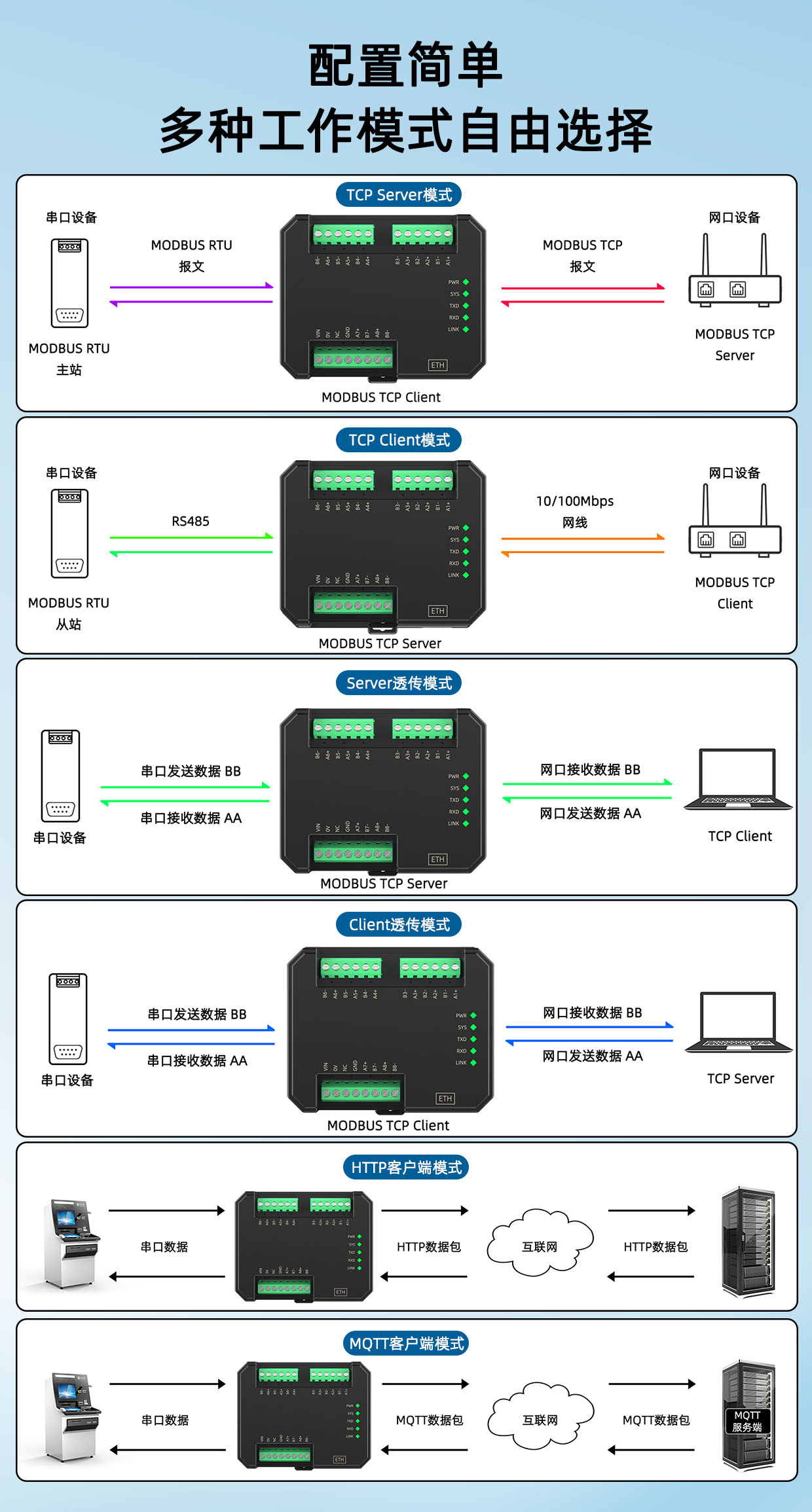

·支持TCP、UDP、MQTT、HTTP客户端与TCP、UDP服务器模式；

·支持MODBUS网关，可实现RTU设备的主动上报；

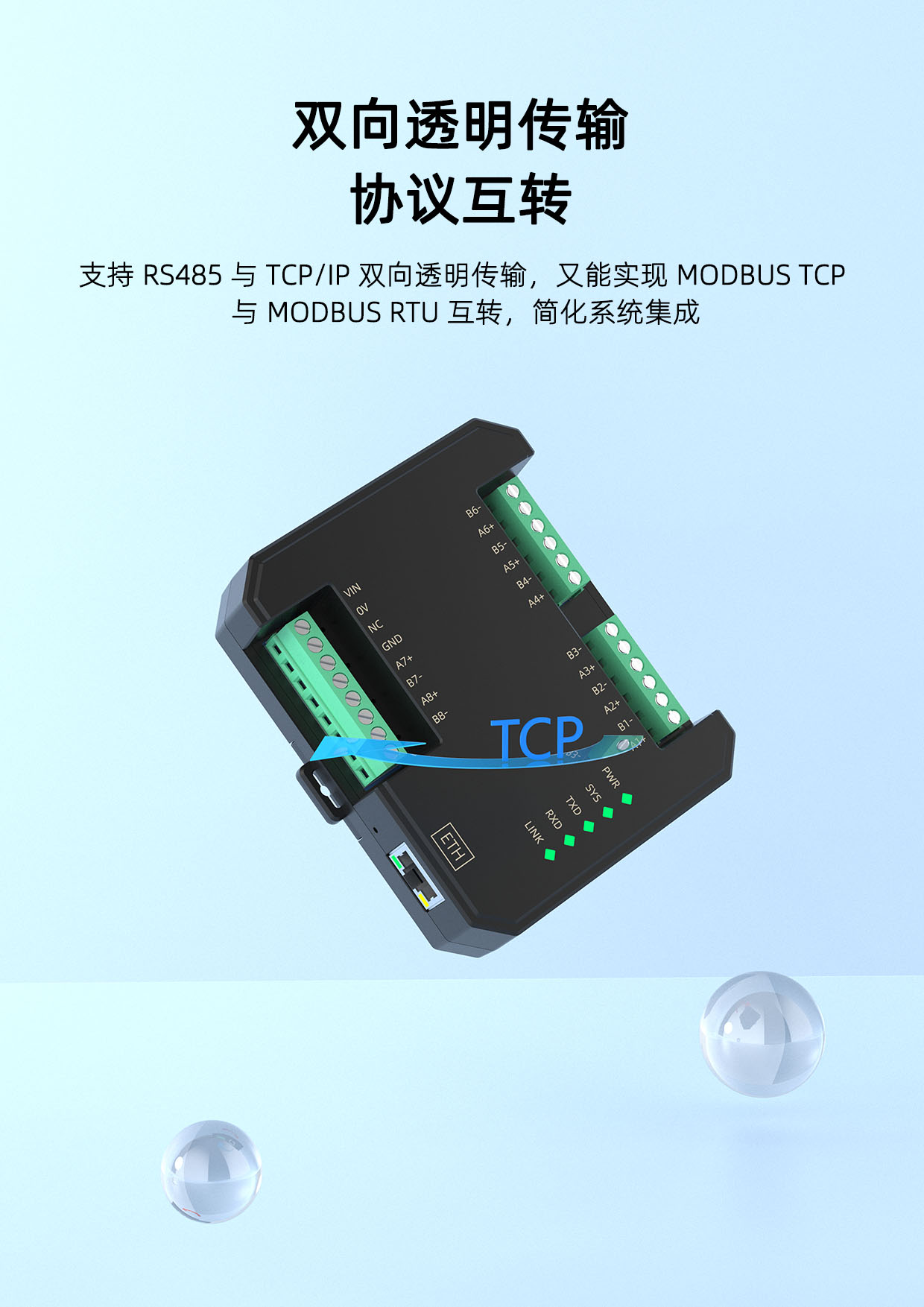

·支持MODBUS TCP与MODBUS RTU协议的互转，也可以使用一问一答的多主机模式；

·支持MODBUS数据主动上报TCP透明传输服务器、MQTT服务器等；

·支持HTTP客户端模式，使用HTTP/1.1协议；

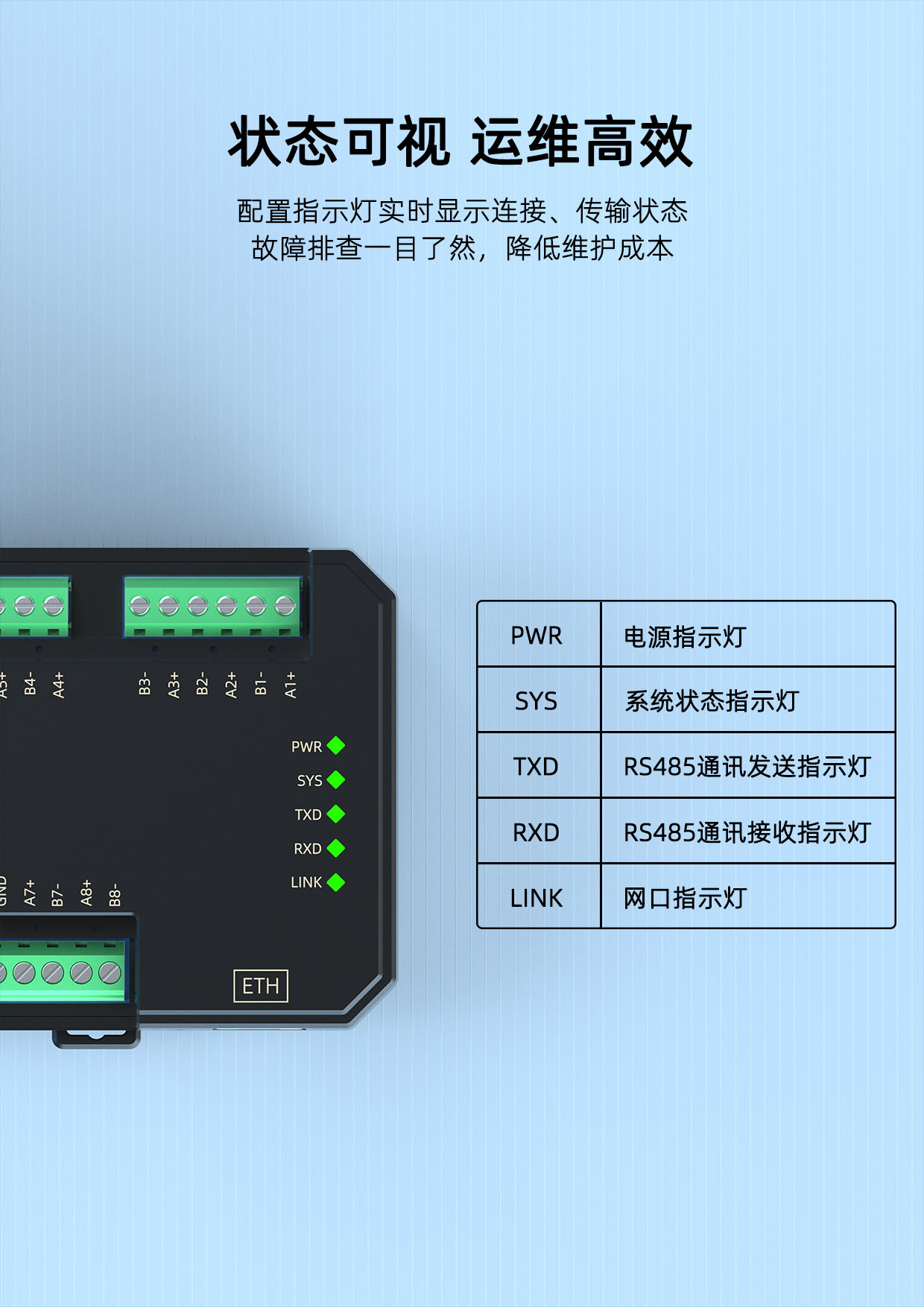

·配置指示灯，可指示连接断开，连接建立，数据传输相关状态。

·工业级阻燃材质塑料外壳，标准DIN35导轨安装。

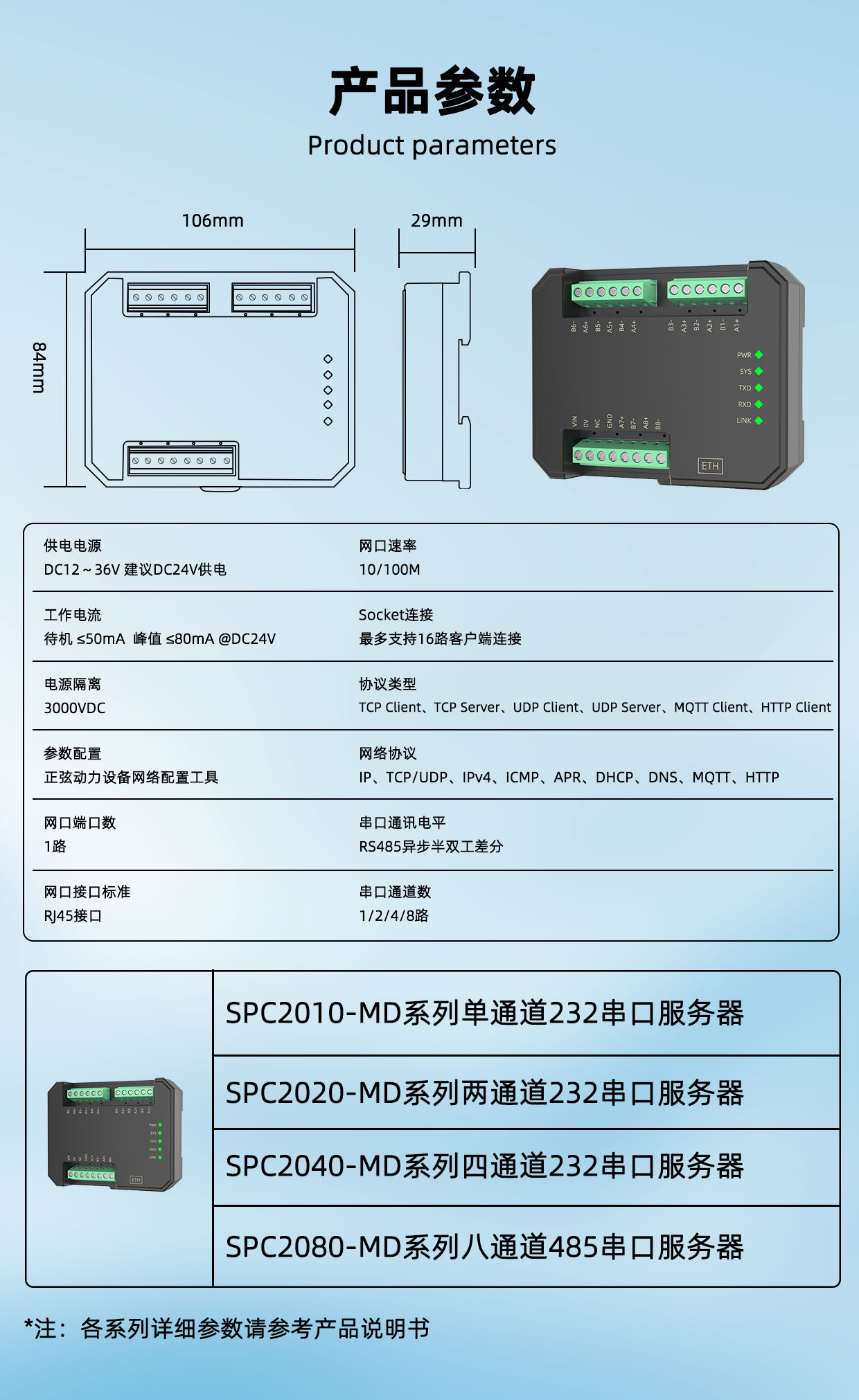

· 基本参数

供电电源 DC12～36V 建议DC24V供电

工作电流 待机≤50mA  峰值≤80mA  @DC24V

电源隔离 3000VDC

参数配置 正弦动力设备网络配置工具

· 以太网接口参数

端口数 1路

接口标准 RJ45接口

网口速率 10/100M

Socket连接 最多支持8路客户端连接

协议类型 TCP Client、TCP Server、UDP Client、UDP Server、MQTT Client、HTTP Client

网络协议 IP、TCP/UDP、IPv4、ICMP、APR、DHCP、DNS、MQTT、HTTP

IP地址 192.168.3.200 用户可自定义

域名解析 支持

子网掩码 255.255.255.0 用户可自定义

 DNS域名解析 114.114.114.114 用户可自定义

本地端口 默认通道1～8对应端口8001-8008

网关 192.168.3.1 用户可自定义

打包机制 8 X 512字节

网口隔离 1500VDC

· 串口通讯参数

通讯电平 RS232异步全双工

通道数 4路

通讯缓存 256字节

波特率 1200 ～ 115200bps

数据位 5～8位

校验位 无校验、奇校验、偶校验

停止位 1个停止位、2个停止位

· 环境条件

工作温度 -40℃～+80℃

储存温度 -40℃～+85℃

相对湿度 10%～90%RH（不结露）

大气气压 80kPa～106kPa
