· 产品介绍

SPV模拟量输出模块基于全新一代嵌入式系统精工设计，模块配置有隔离通讯接口，可单独与PC、PLC、触摸屏及其他终端设备通讯；同时模块配有瞬态抑制电路，能有效抑制各种浪涌脉冲，保护模块在恶劣的环境下可靠工作。

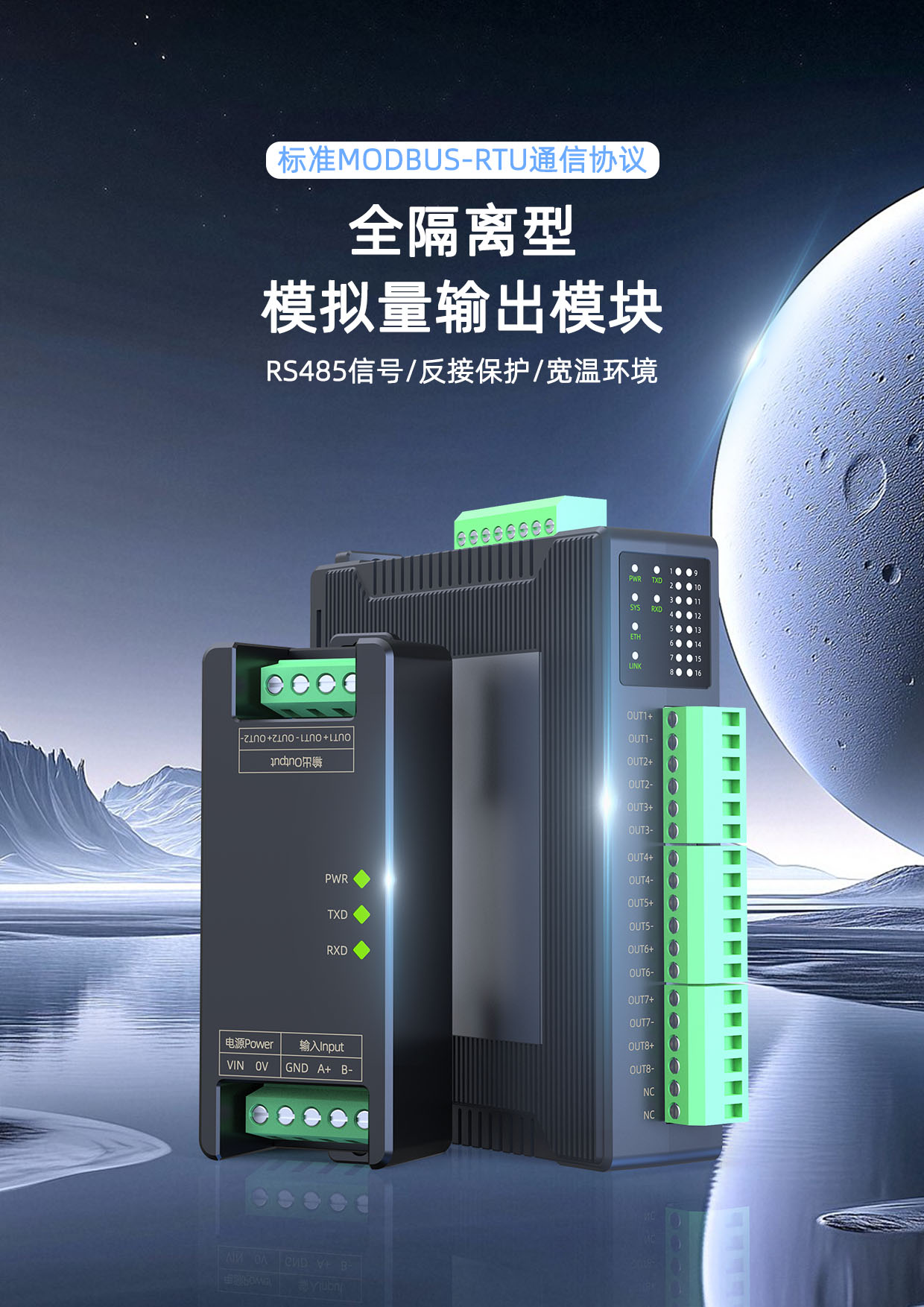

SPV1080-WB系列模拟量输出模块，输出8路模拟量信号，模块采用先进的DAC转换器，输出分辨率为16位，精度优于0.1%，电源、输入、输出三者相互隔离，用来输出现场设备可接收的模拟量信号，能满足信号要求较高的工业现场、医疗电子、安防监控、智能楼宇、智能家居、电力监控、过程控制等控制场合。

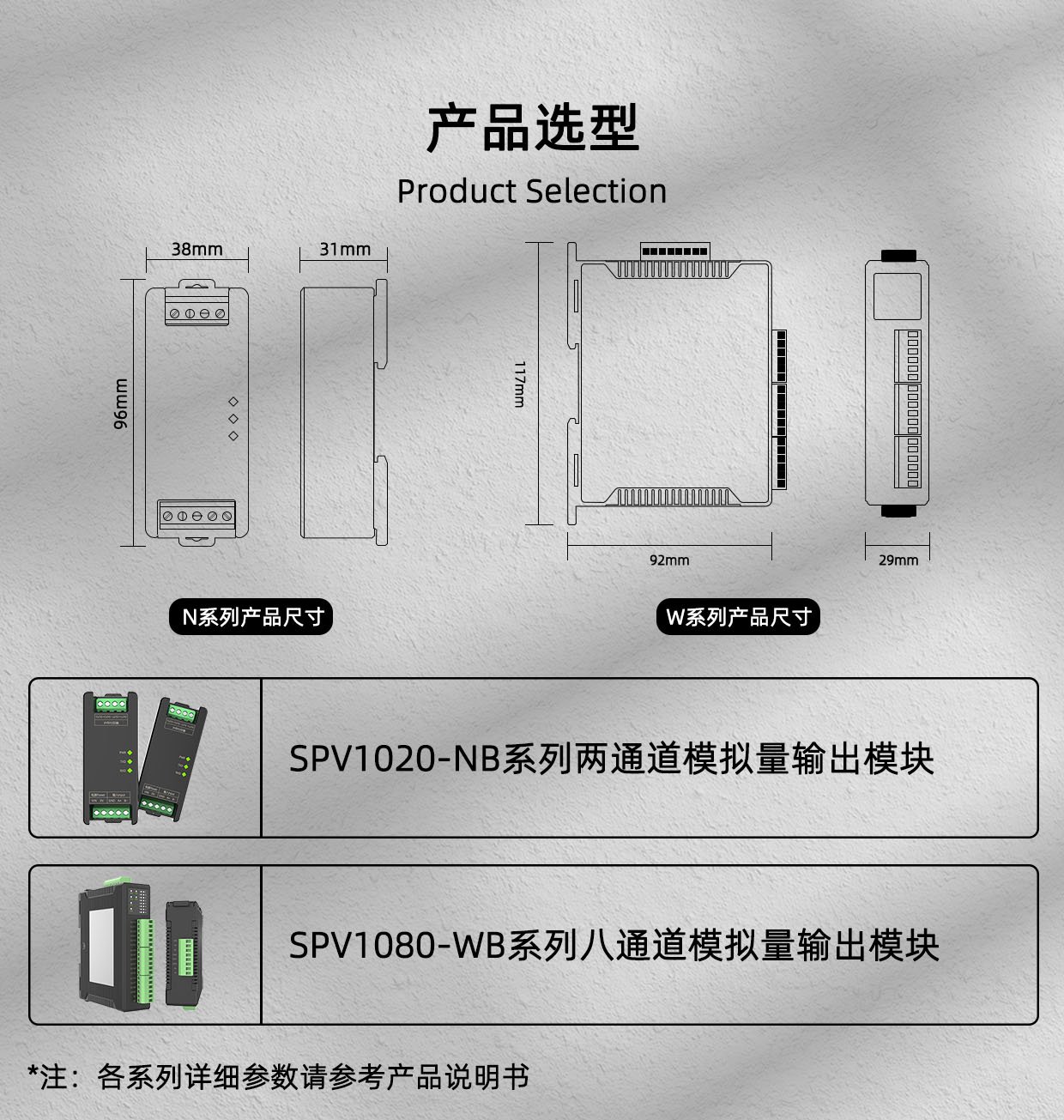

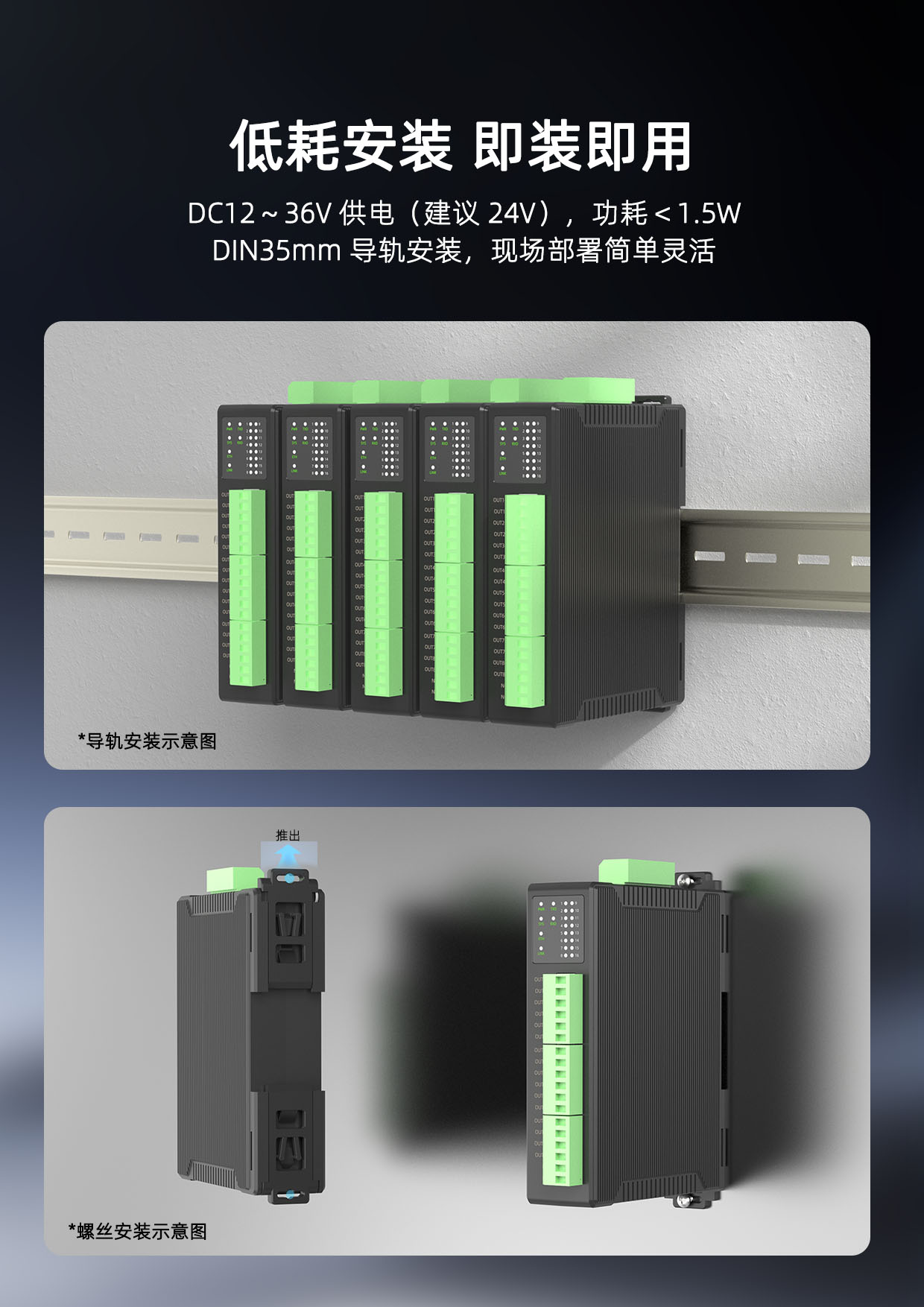

该产品需要独立供电，采用DIN35mm标准导轨安装方式，现场安装简单，使用灵活，可应对各种现场应用。

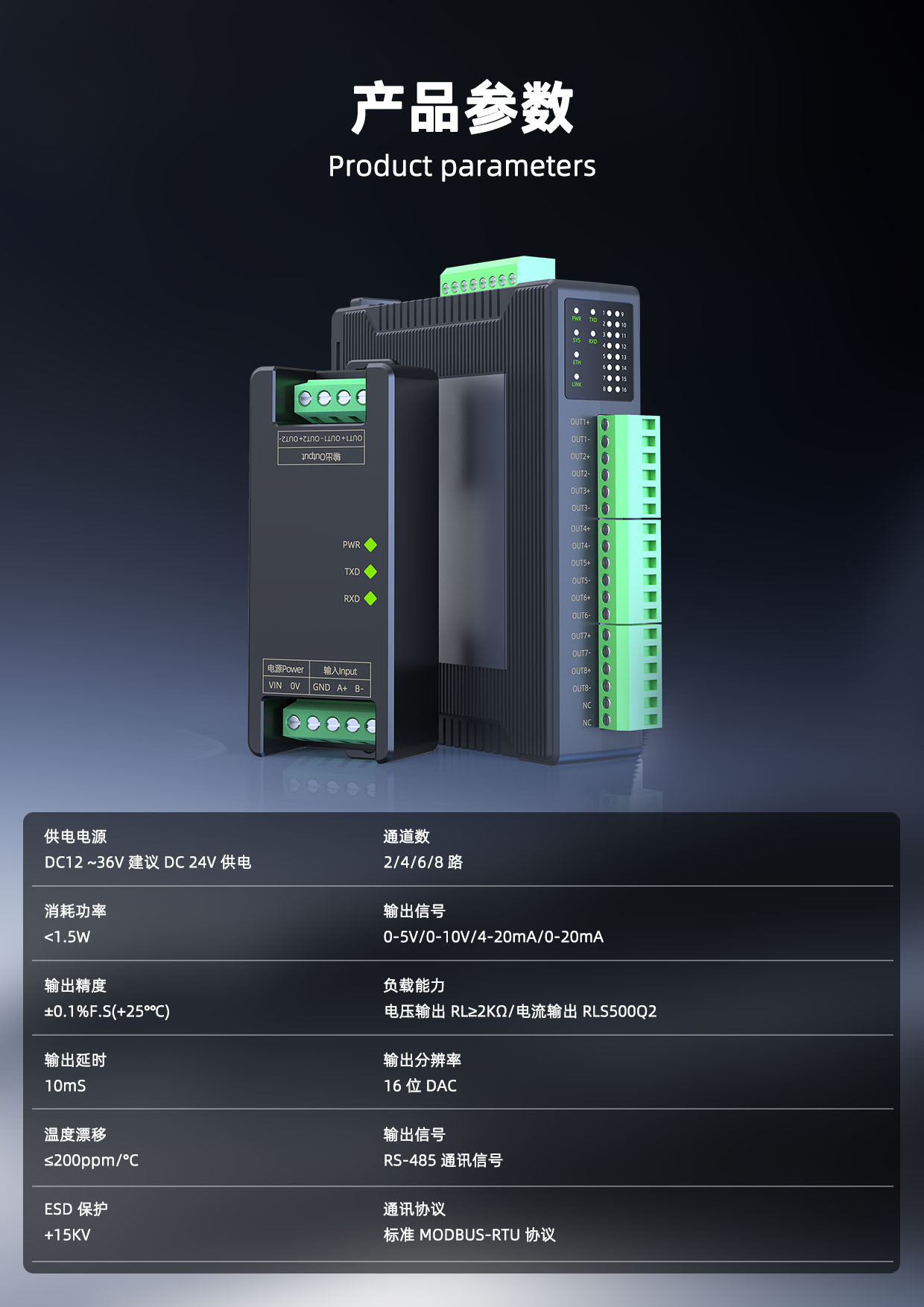

· 基本参数

供电电源 DC12～36V 建议DC24V供电

消耗功率 ＜1.5W

温度漂移 ≤200ppm/℃

ESD保护 ±15KV

隔离电压 3000VDC

电源保护 电源反接电压＜-40V

介电强度 1500VAC/1分钟（电源、输入、输出）

绝缘电阻 ≥100MΩ（电源、输入、输出）

电磁兼容性 符合GB/T18268.1(IEC61326-1)

适用现场设备 组态软件、PLC、触摸屏、电脑等支持MODBUS-RTU协议的设备

· 输出端

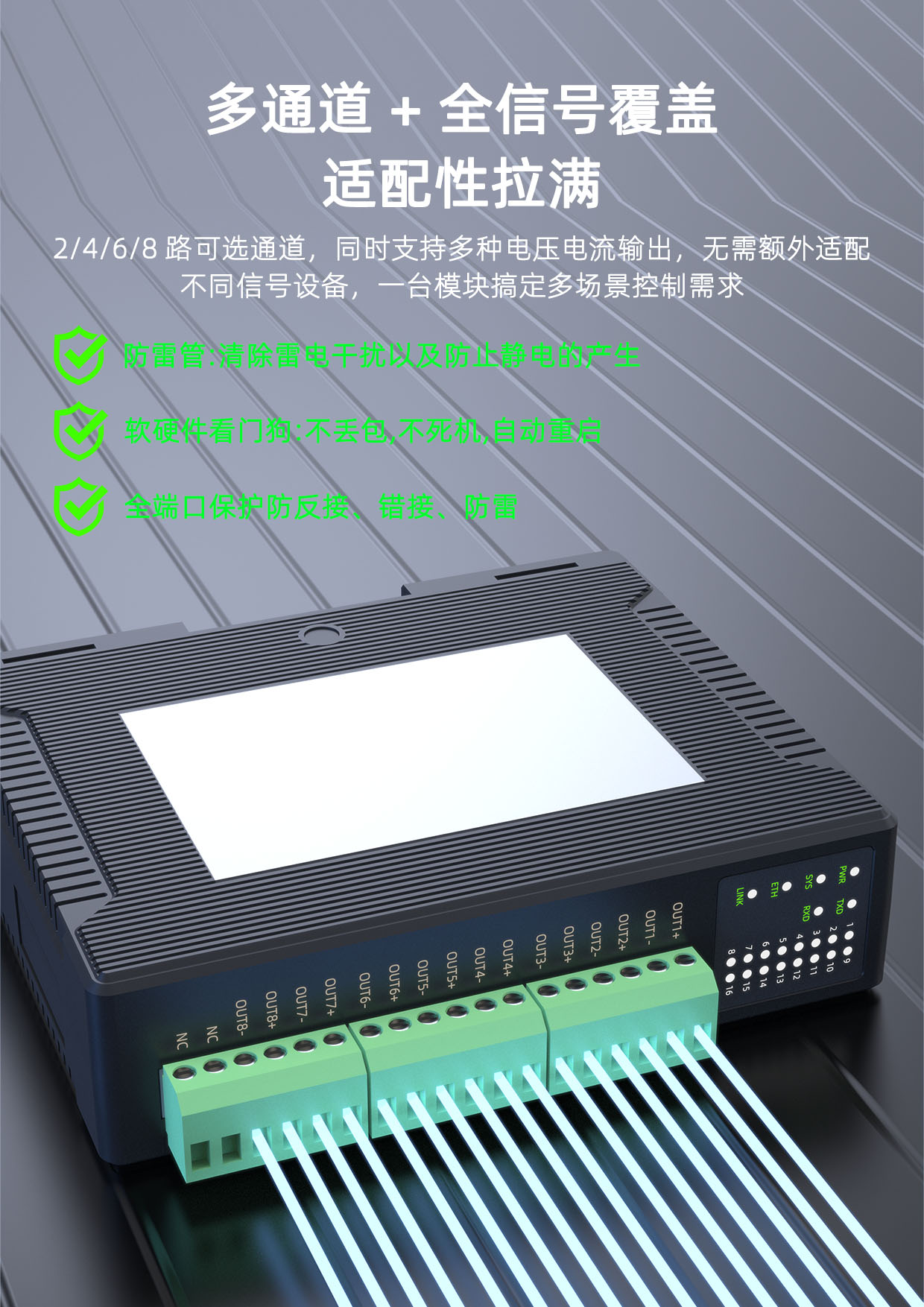

通道数 8路

输出信号 0-5V、0-10V、4-20mA、0-20mA

负载能力 电压输出RL≥2KΩ

        电流输出RL≤500Ω

输出分辨率 16位DAC

输出精度 ±0.1%F.S（+25℃）

响应时间 ≤1mS

输出线性度 最大输出值的0.05%

输出保护 过流或过压保护

· 输入端

输入信号 RS-485通讯信号/以太网

通讯协议 标准MODBUS-RTU协议

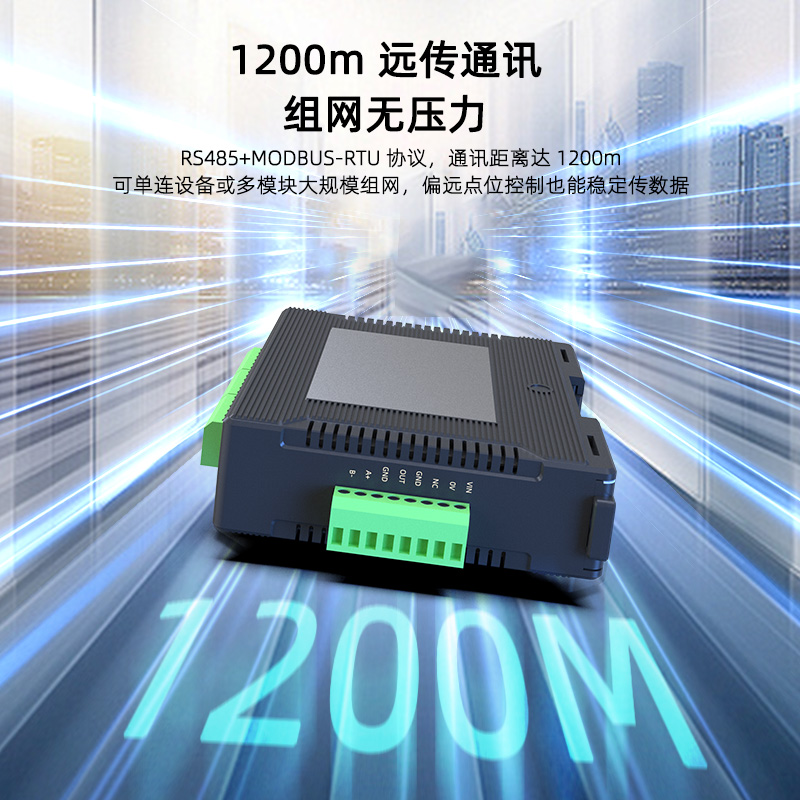

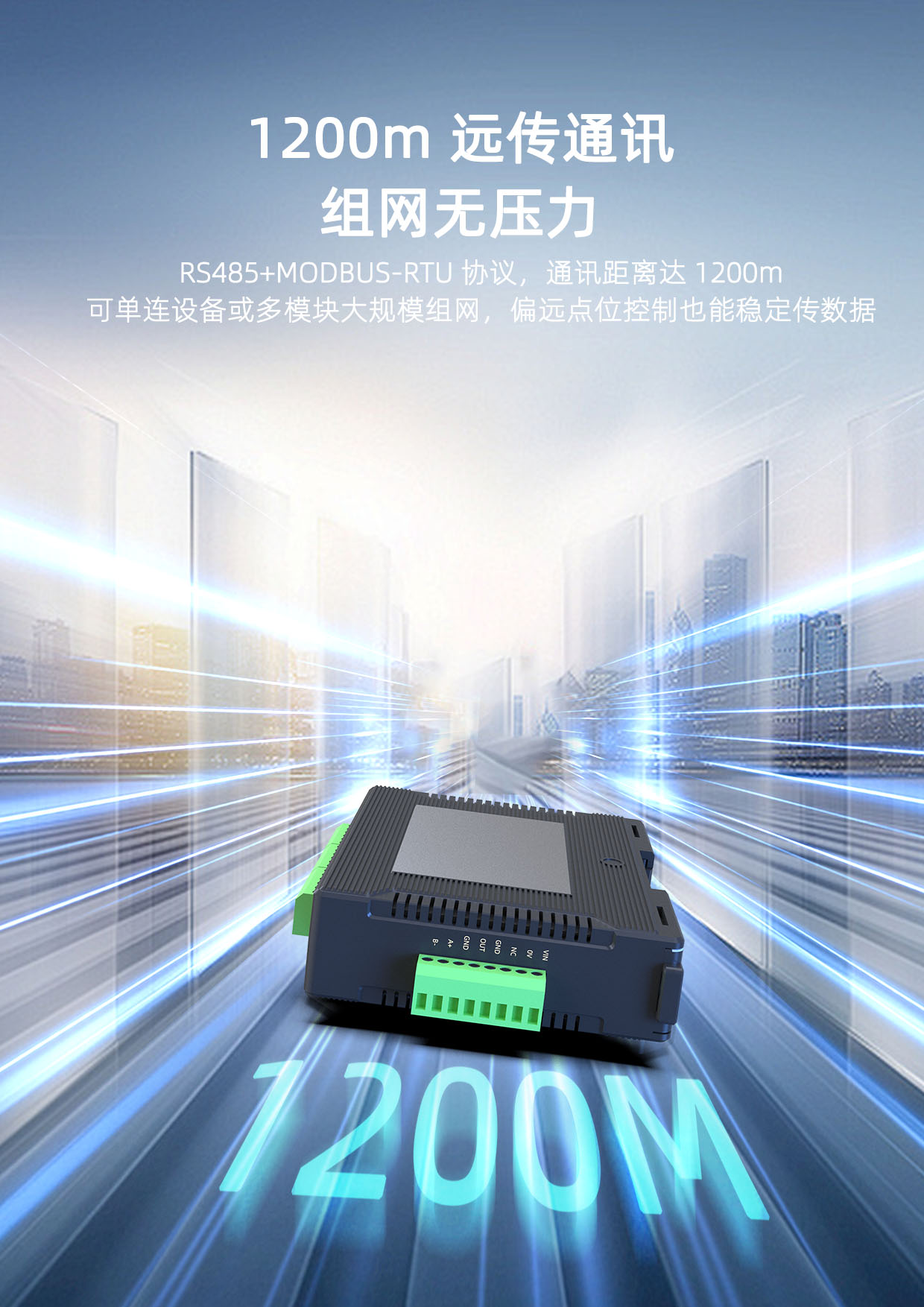

通讯距离 1200m（RS485典型值）

· 环境条件

工作温度 -40℃～+80℃

储存温度 -40℃～+85℃

相对湿度 10%～90%RH（不结露）

大气气压 80kPa～106kPa
