· 产品介绍

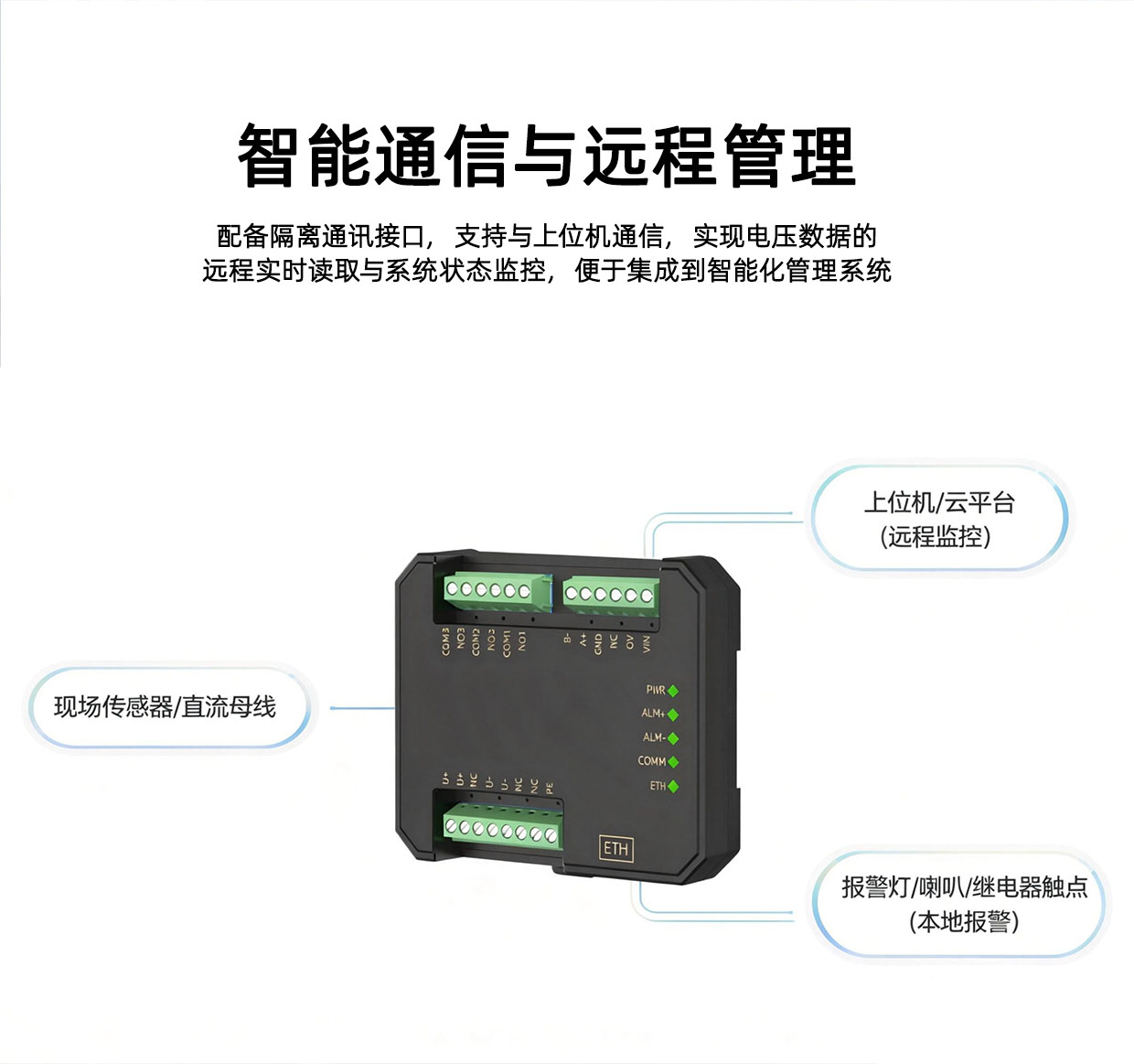

SPM信号监控模块基于全新一代嵌入式系统精工设计，模块配置有隔离通讯接口，可单独与PC或PLC通讯，也可以与多个通讯模块组网使用；同时模块配有瞬态抑制电路，能有效抑制各种浪涌脉冲，保护模块在恶劣的环境下可靠工作。

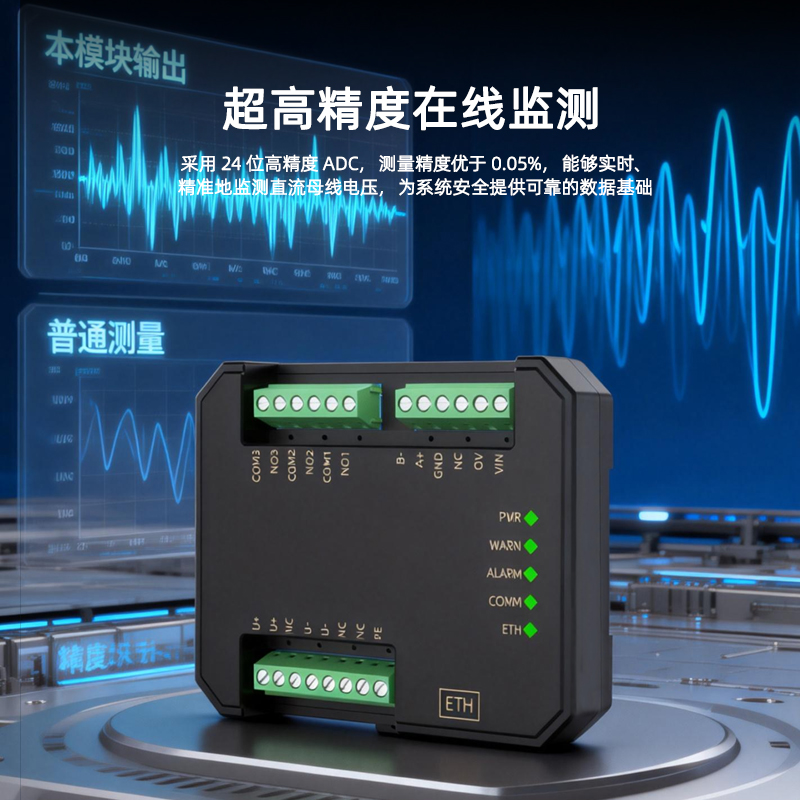

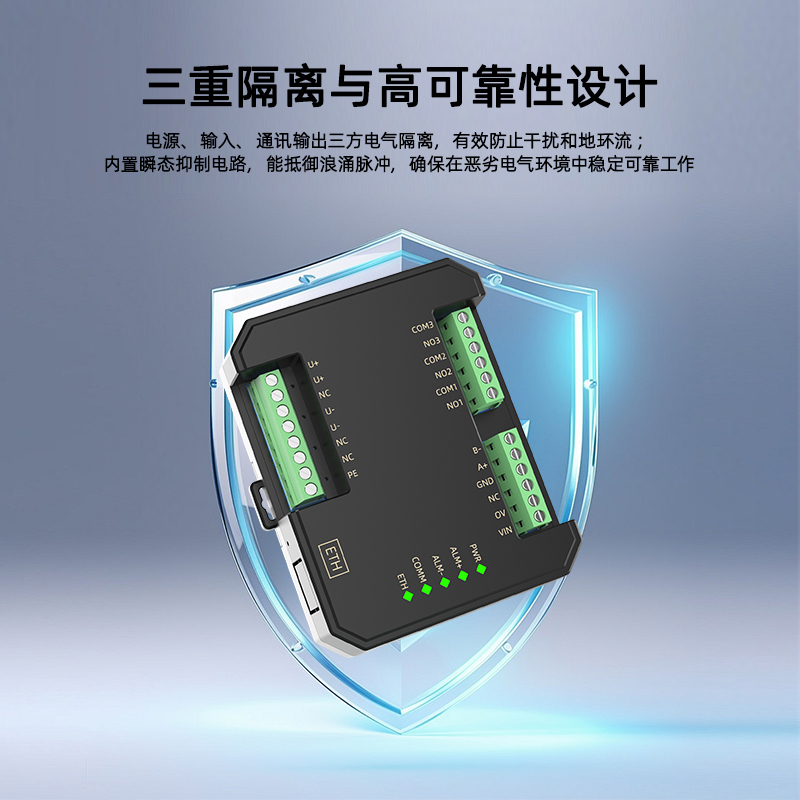

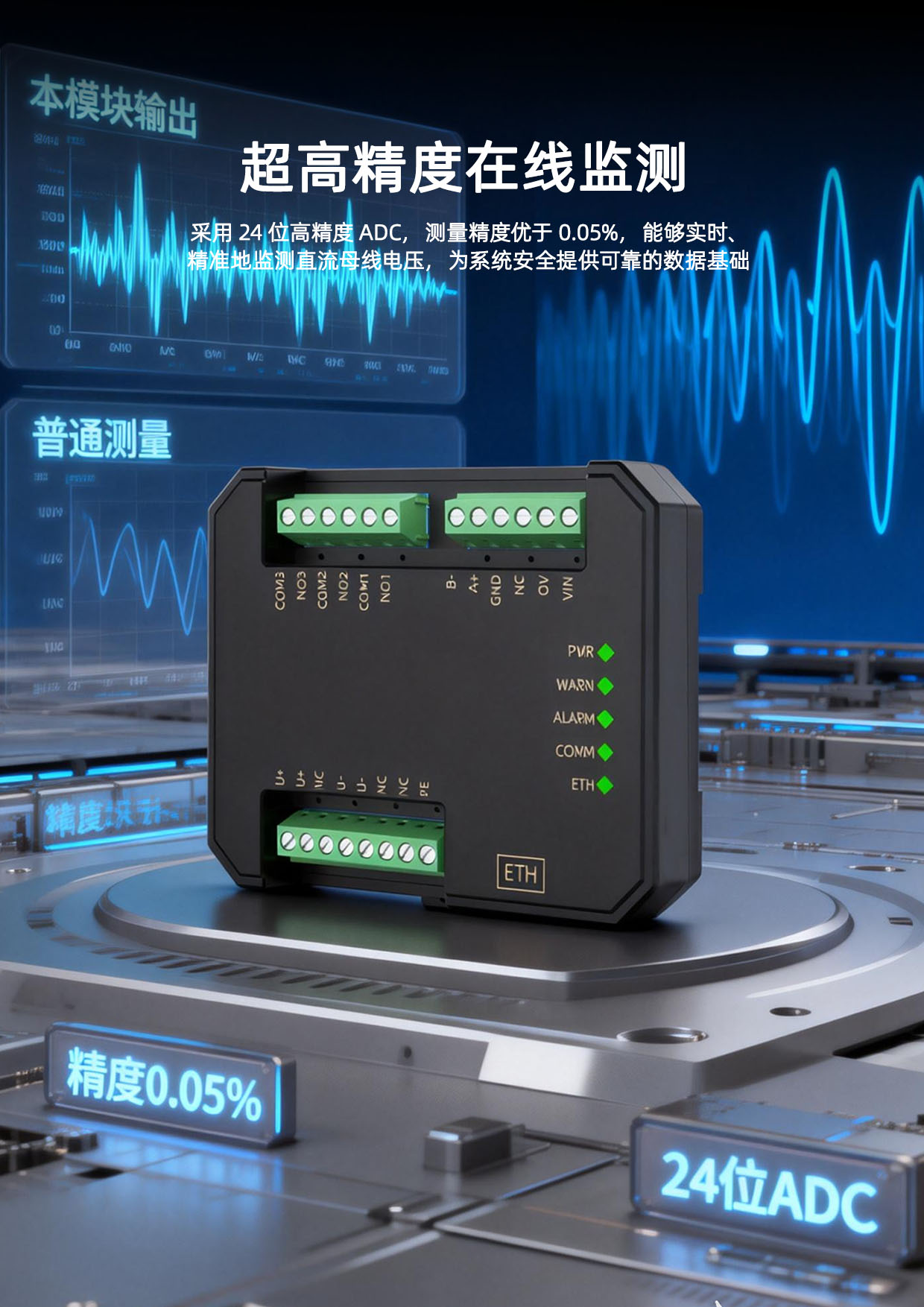

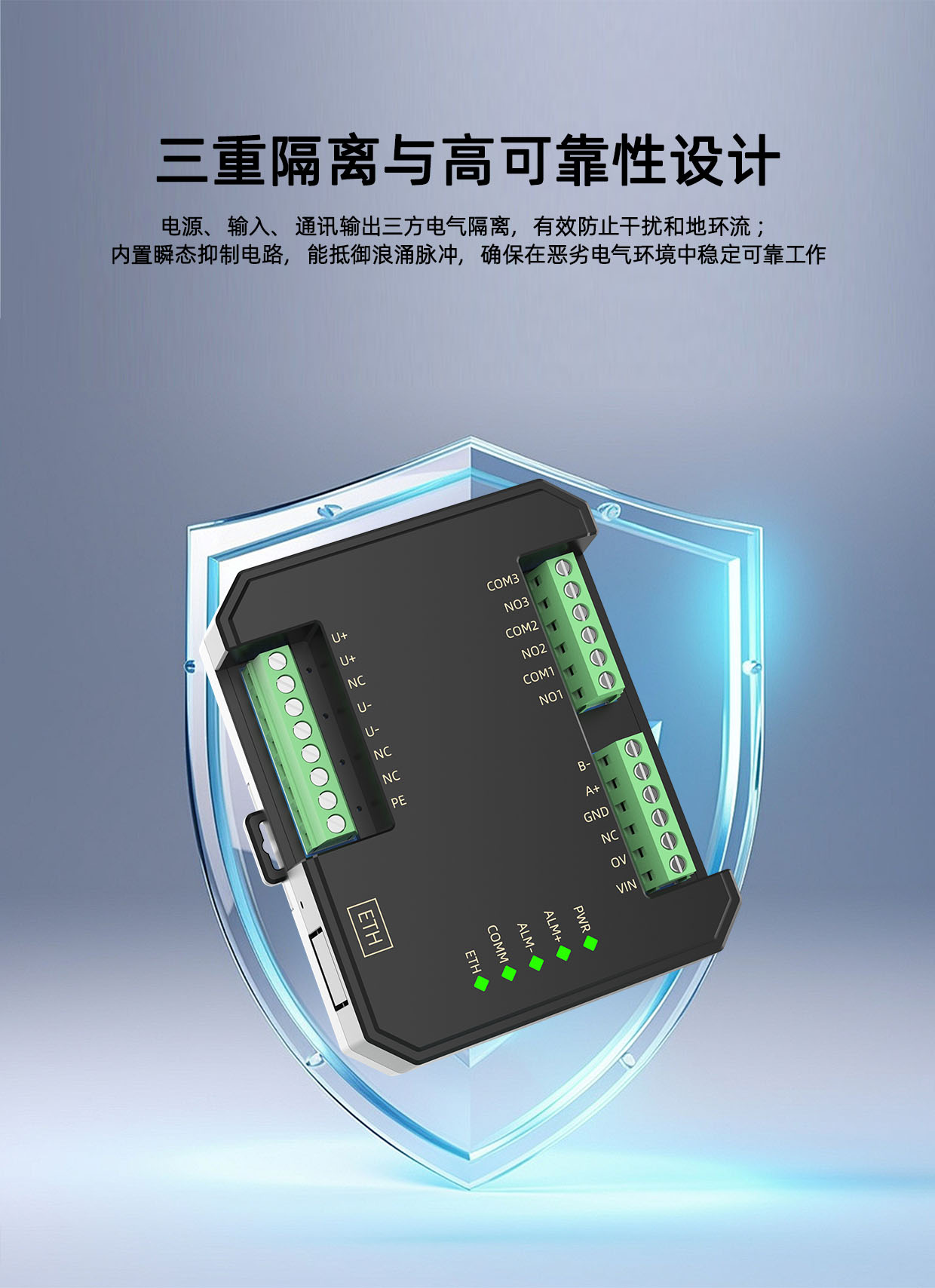

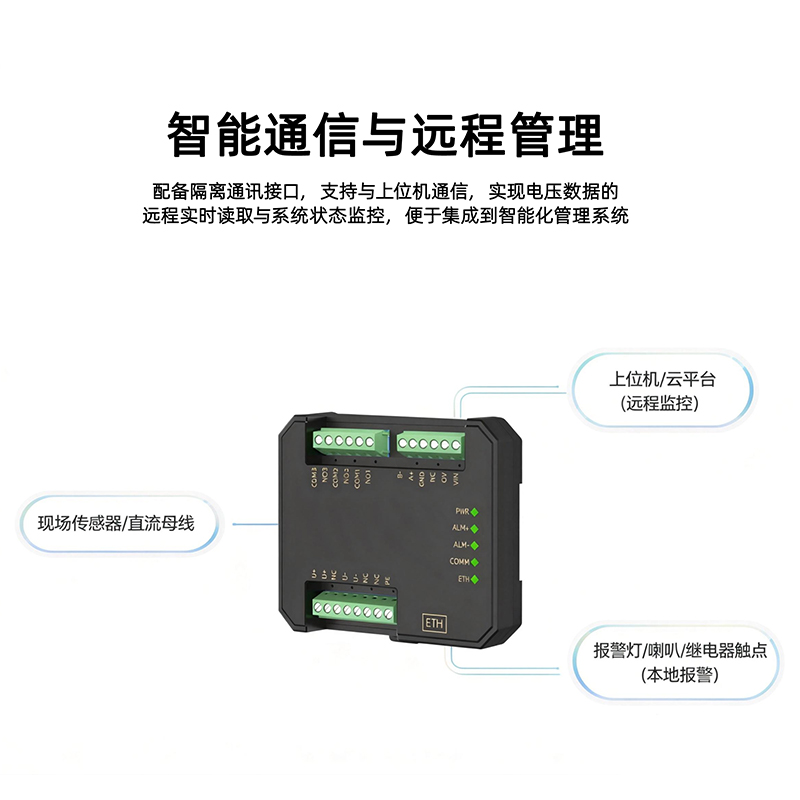

SPM1-MB系列直流电压过压欠压报警模块，实时监测直流系统的运行情况，模块配置有隔离通讯接口，通过上位机实时读取数据，内部采用高精度ADC采集数据，分辨率高达24位，测量精度优于0.05%，电源、输入、通讯输出三者相互隔离，当母线电压达到过压值或欠压值时，继电器会发出告警信号，模块基于全新一代嵌入式系统精工设计，同时模块配有瞬态抑制电路，能有效抑制各种浪涌脉冲，保护模块在恶劣的环境下可靠工作，广泛应用于监测直流电源系统的运行情况等场合。

该产品需要独立供电，采用DIN35mm标准导轨安装方式，现场安装简单，使用灵活，可应对各种现场应用。

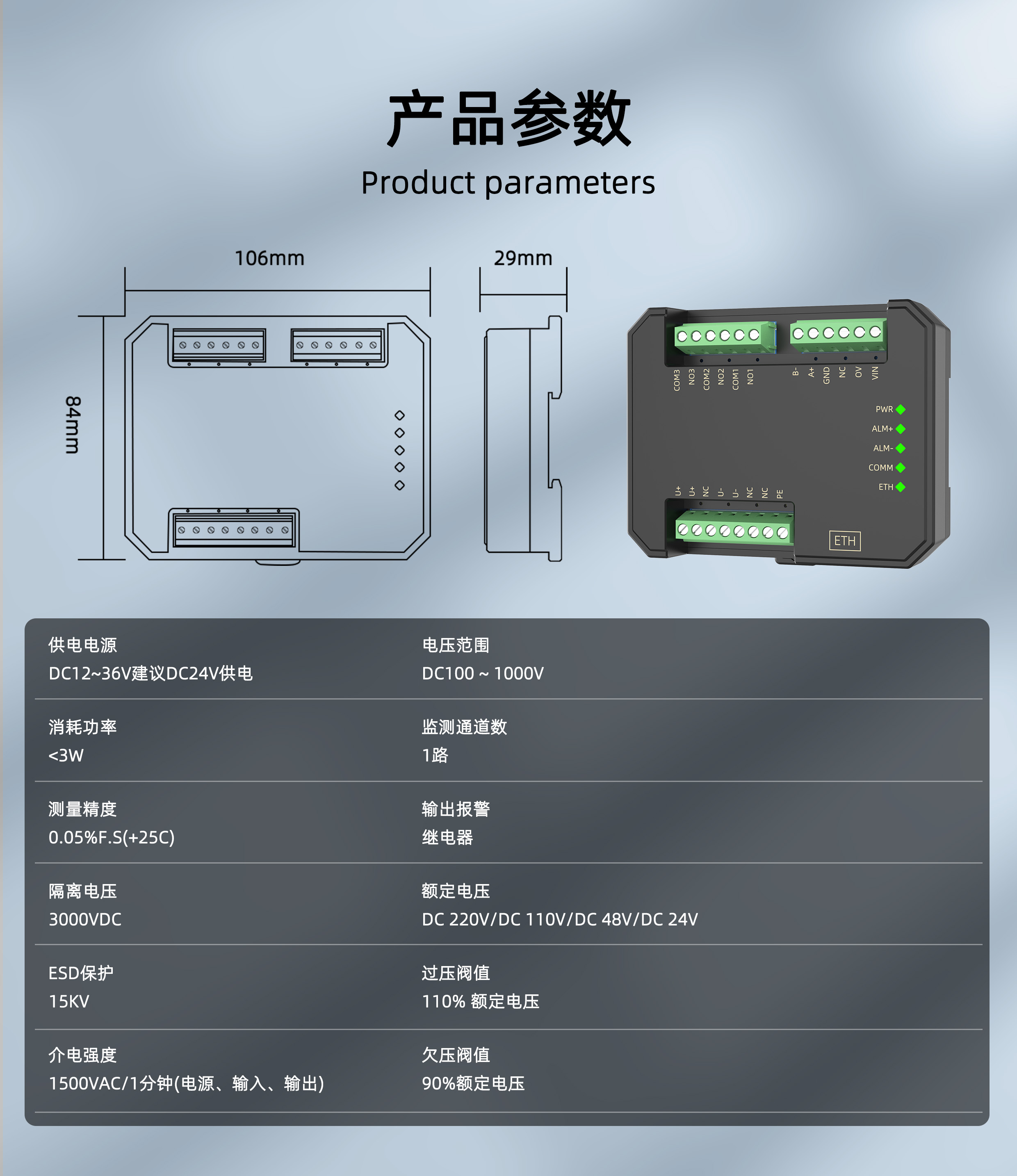

· 基本参数

供电电源 DC12～36V 建议DC24V供电

消耗功率 ＜3W

测量精度 ±0.5%F.S（+25℃）

温度漂移 ≤500ppm/℃

ESD保护 ±15KV

隔离电压 3000VDC

介电强度 1500VAC/1分钟（电源、输入、输出）

电磁兼容性 符合GB/T18268.1(IEC61326-1)

· 监测端

电压范围 DC10～100V 或 DC100～1000V

监测通道数 1路

绝缘值范围 1KΩ～10MΩ

监测电压 DC220V/DC110V/DC48V/DC24V

过压阀值 ≥110%额定电压

欠压阀值 ≤90%额定电压

泄露电容 ≤5.0uF

监测时间 1S～100S/次

输出继电器 驱动能力5A@250VAC；10A@28VDC

· 输出端

输出信号 RS-485通讯信号/以太网

通讯协议 标准MODBUS-RTU协议

通讯距离 1200m（RS485典型值）

· 环境条件

工作温度 -40℃～+80℃

储存温度 -40℃～+85℃

相对湿度 10%～90%RH（不结露）

大气气压 80kPa～106kPa
