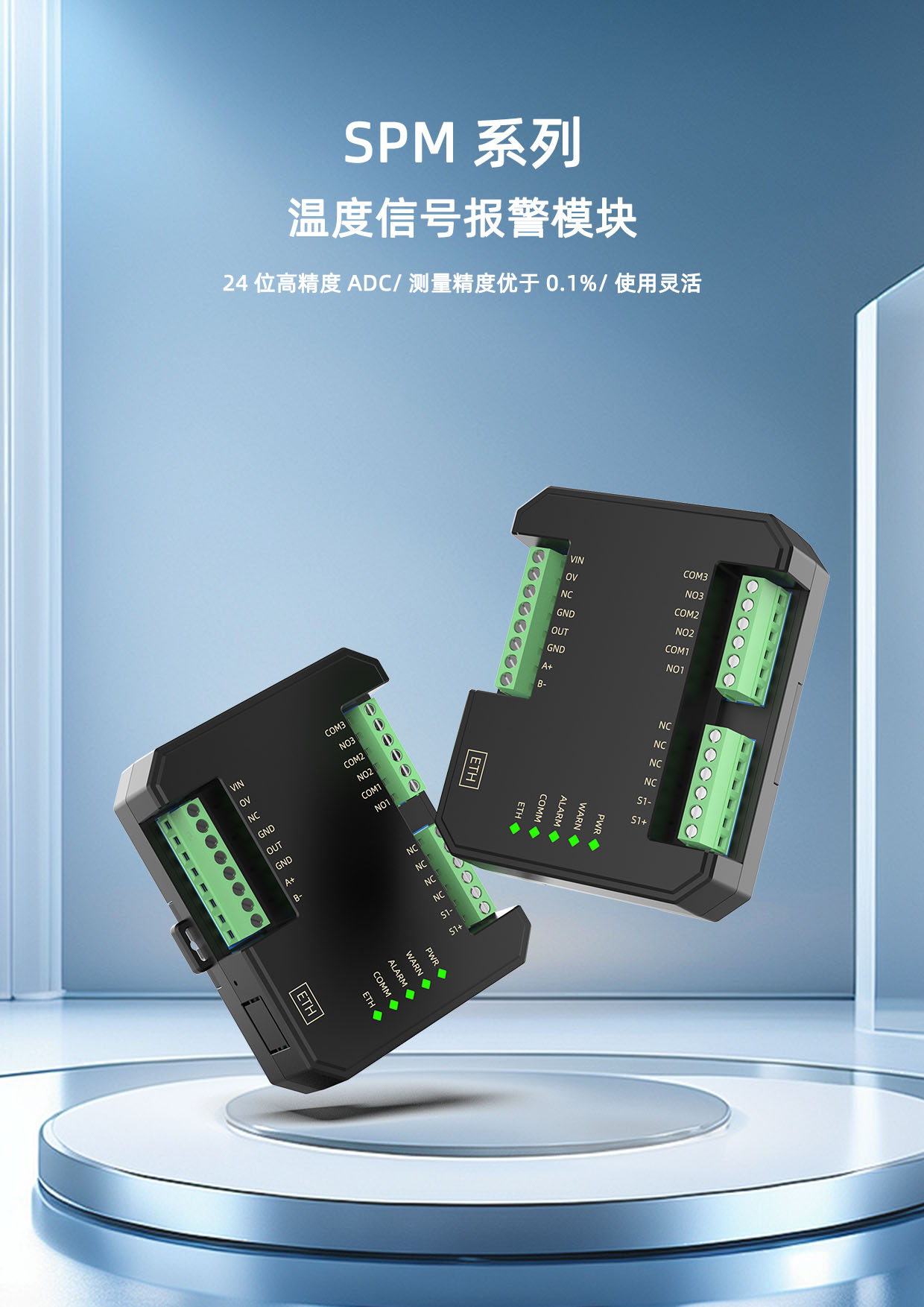

· 产品介绍

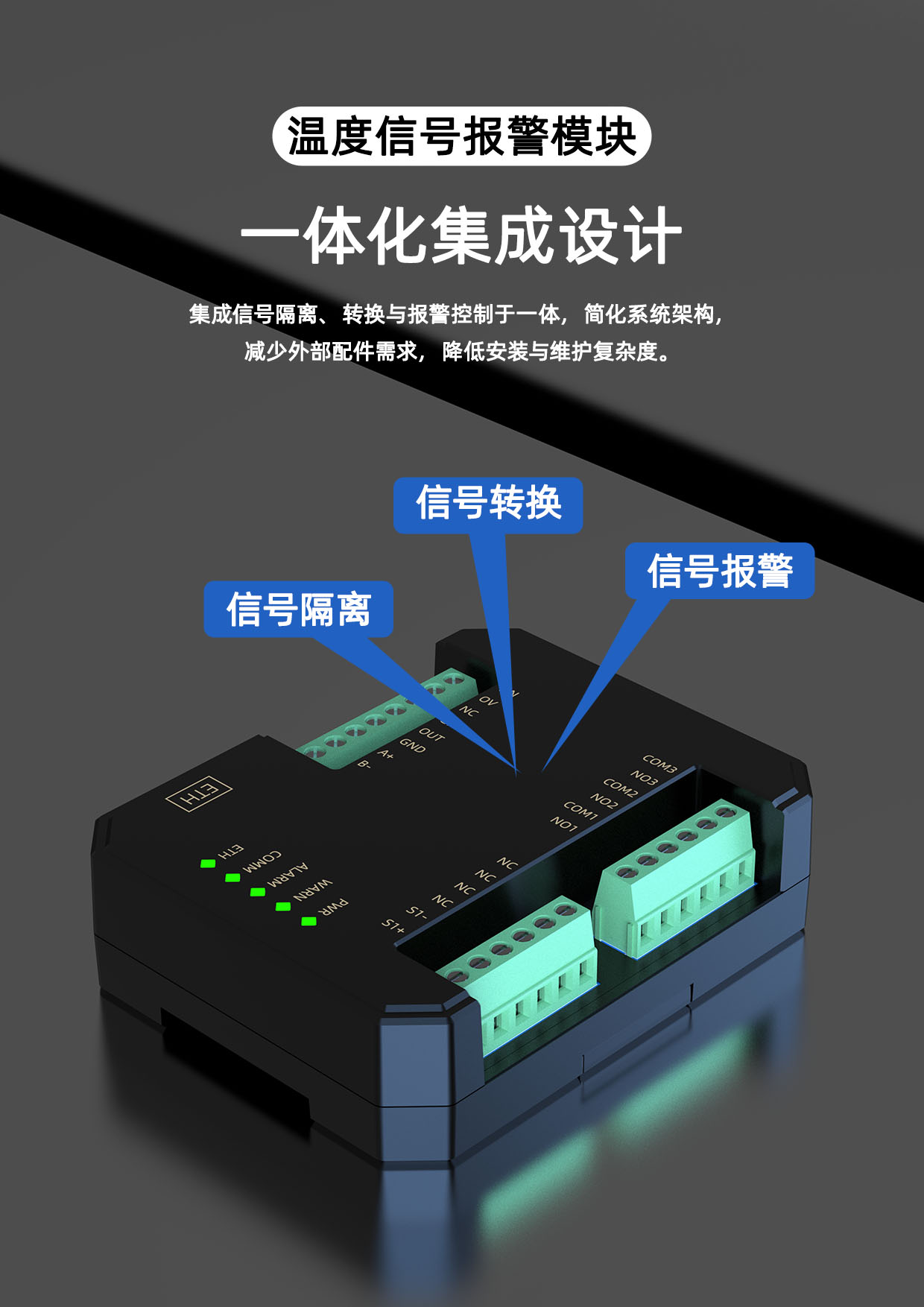

SPM信号监控模块基于全新一代嵌入式系统精工设计，模块配置有隔离通讯接口，可单独与PC或PLC通讯，也可以与多个通讯模块组网使用；同时模块配有瞬态抑制电路，能有效抑制各种浪涌脉冲，保护模块在恶劣的环境下可靠工作。

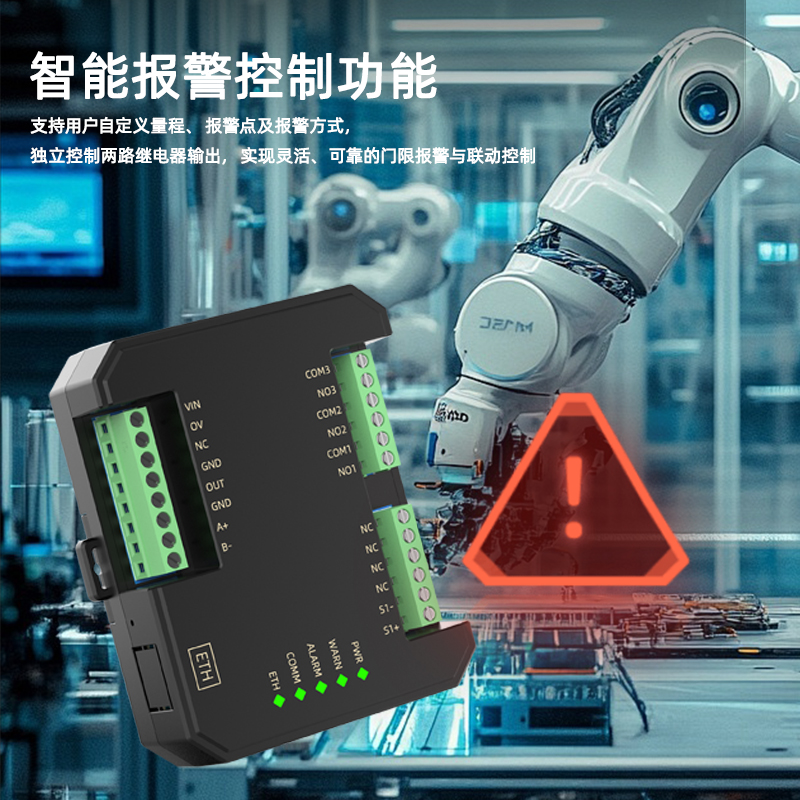

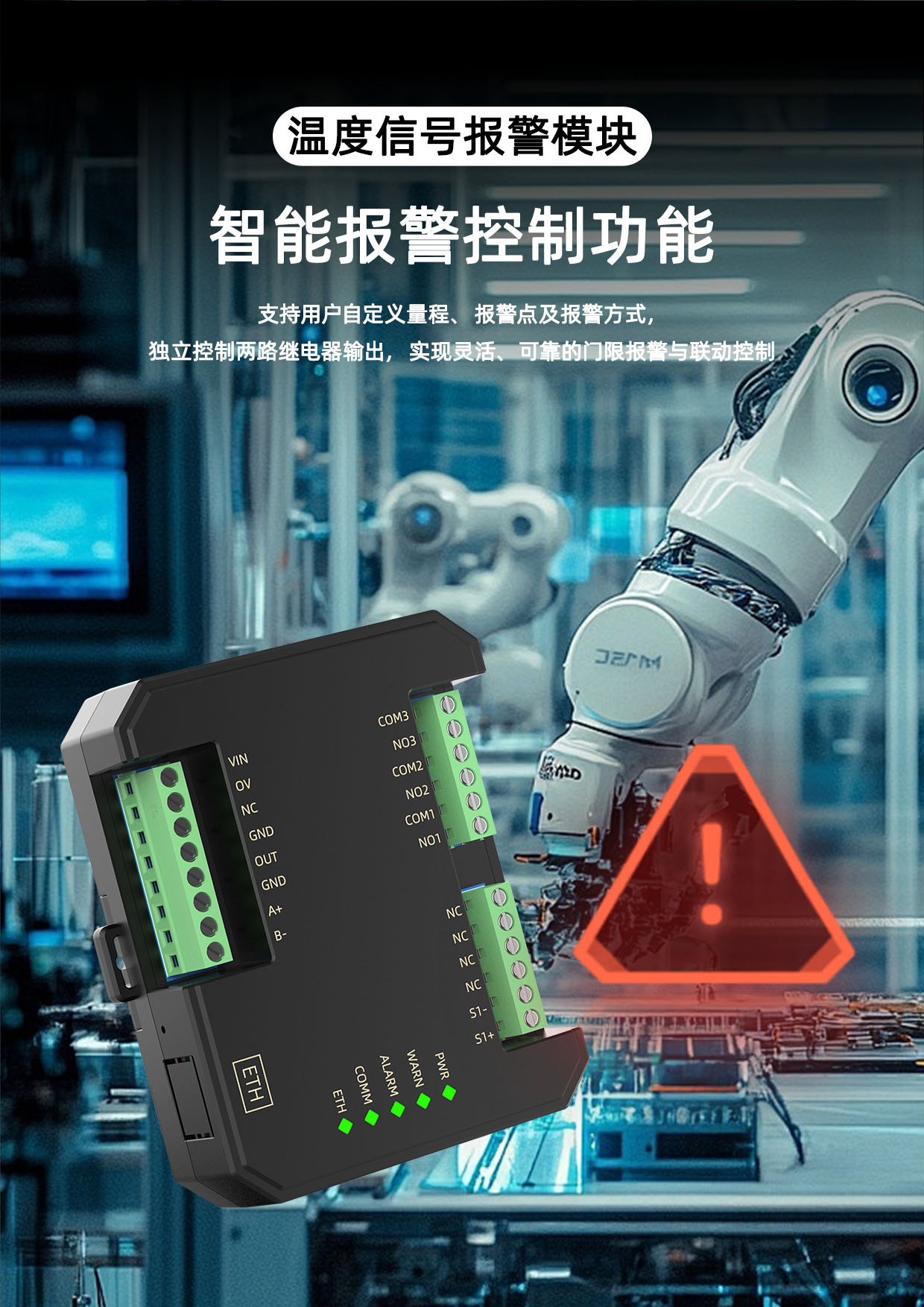

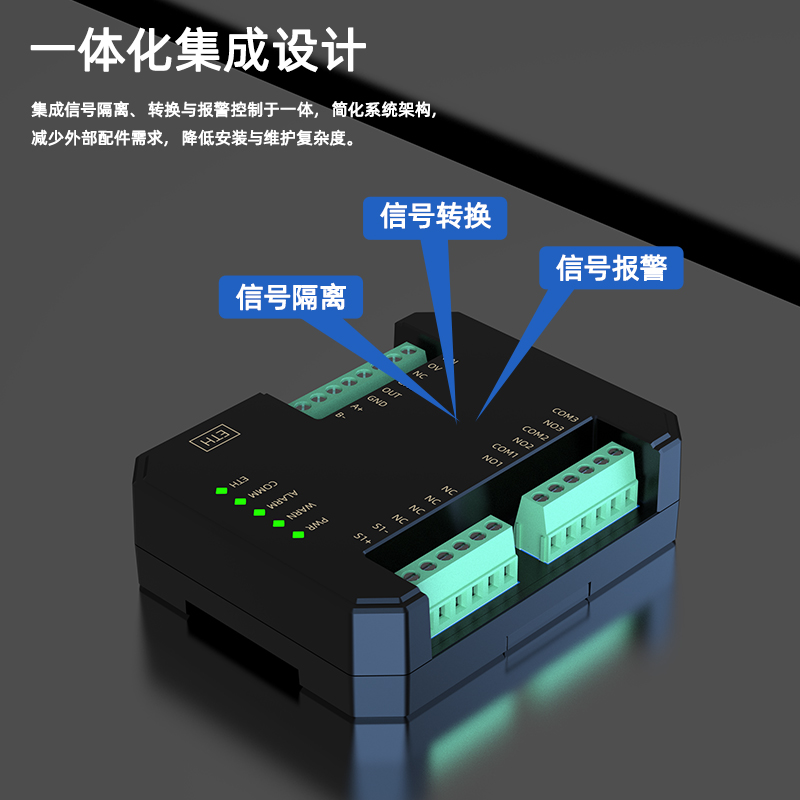

SPM7-MB热电阻信号报警设定器，将现场三/四线制热电阻信号转换成标准的4-20mA信号，结合用户设定的量程和报警点、报警方式控制两路继电器报警输出，模块内部高精度ADC采集数据，分辨率高达24位，测量精度优于0.1%，适用于工业现场的温度信号监控场合。

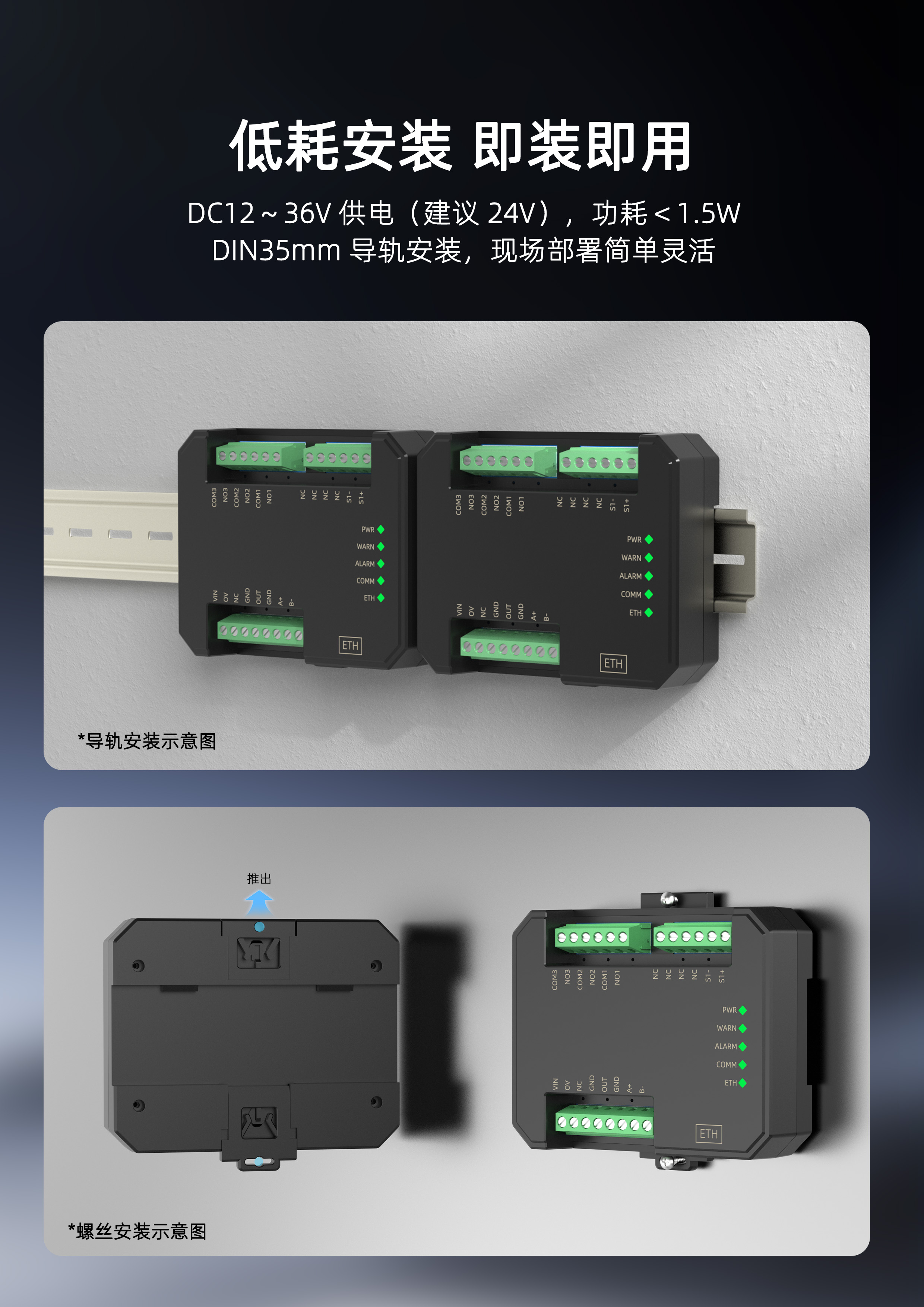

该产品需要独立供电，采用DIN35mm标准导轨安装方式，现场安装简单，使用灵活，可应对各种现场应用。

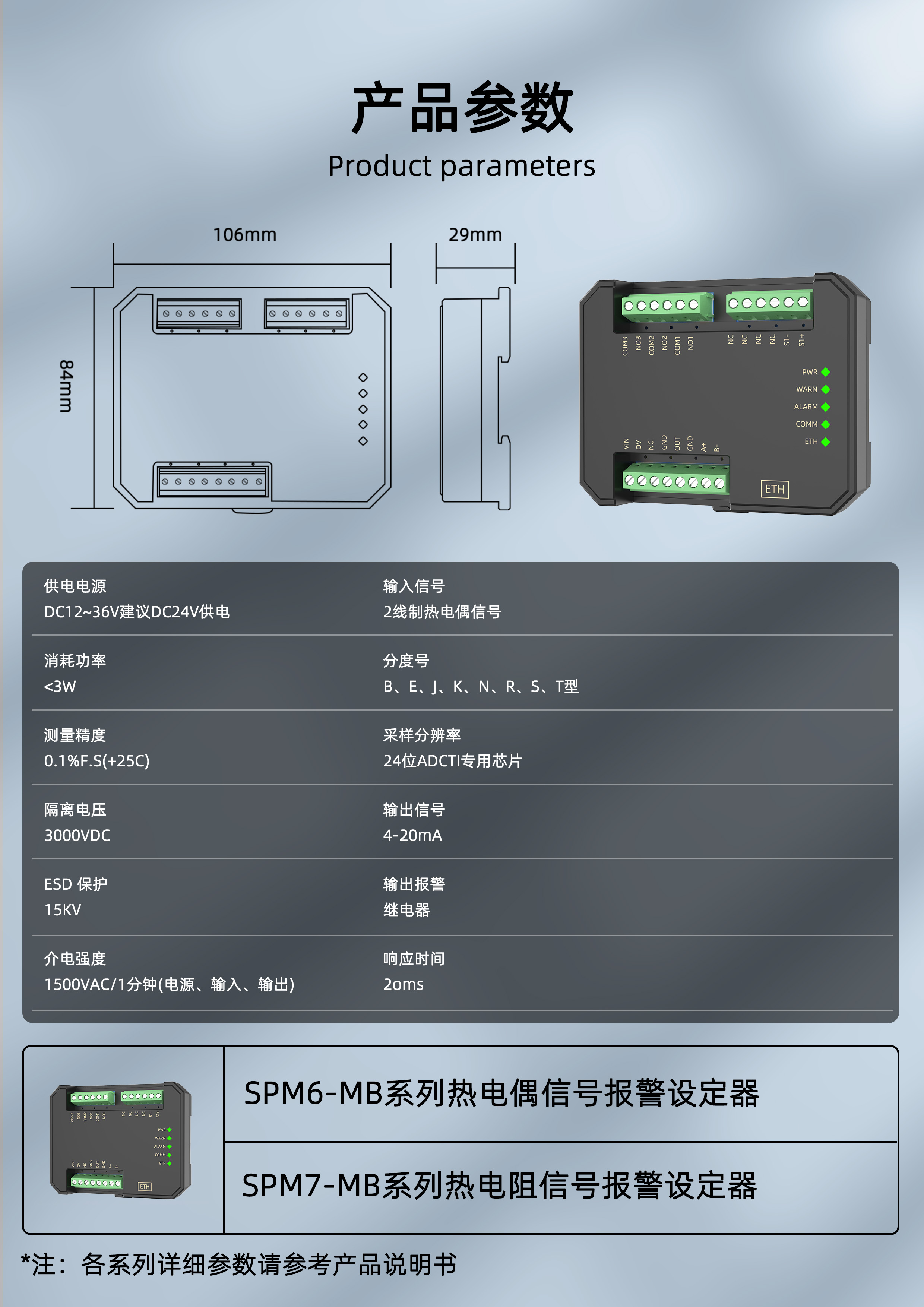

· 基本参数

供电电源 DC12～36V 建议DC24V供电

消耗功率 ＜3W

测量精度 ±0.1%F.S（+25℃）

温度漂移 ≤200ppm/℃

ESD保护 ±15KV

隔离电压 3000VDC

介电强度 1500VAC/1分钟（电源、输入、输出）

电磁兼容性 符合GB/T18268.1(IEC61326-1)

· 输入端

输入信号 3/4线制热电阻信号

输入量程 传感器量程表所示

采样分辨率 24位ADC TI专用芯片

· 输出端

输出信号 4-20mA

负载能力 RL≤500Ω

· 报警信号端

输出报警 继电器

响应时间 ≤20mS

驱动能力 10A@250VAC；10A@28VDC

负载能力 电阻性负载

· 通讯端

输出信号 RS-485通讯信号/以太网

通讯协议 标准MODBUS-RTU协议

通讯距离 1200m（RS485典型值）

· 环境条件

工作温度 -40℃～+80℃

储存温度 -40℃～+85℃

相对湿度 10%～90%RH（不结露）

大气气压 80kPa～106kPa
