· 产品介绍

SPS9系列差分信号转换器，核心功能为将4路单端信号精准转换为4路差分信号，是工业自动化控制领域的关键信号转换部件，该模块的转换功能主要应用于PLC输出的单端脉冲信号场景，通过转换后形成的差分信号，可有效驱动伺服电机稳定运行。

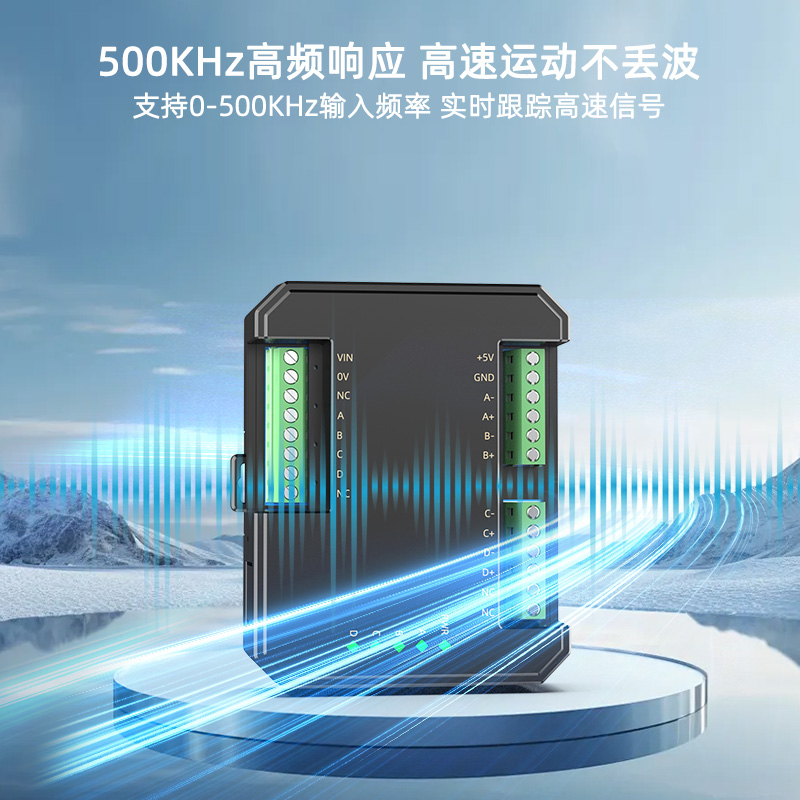

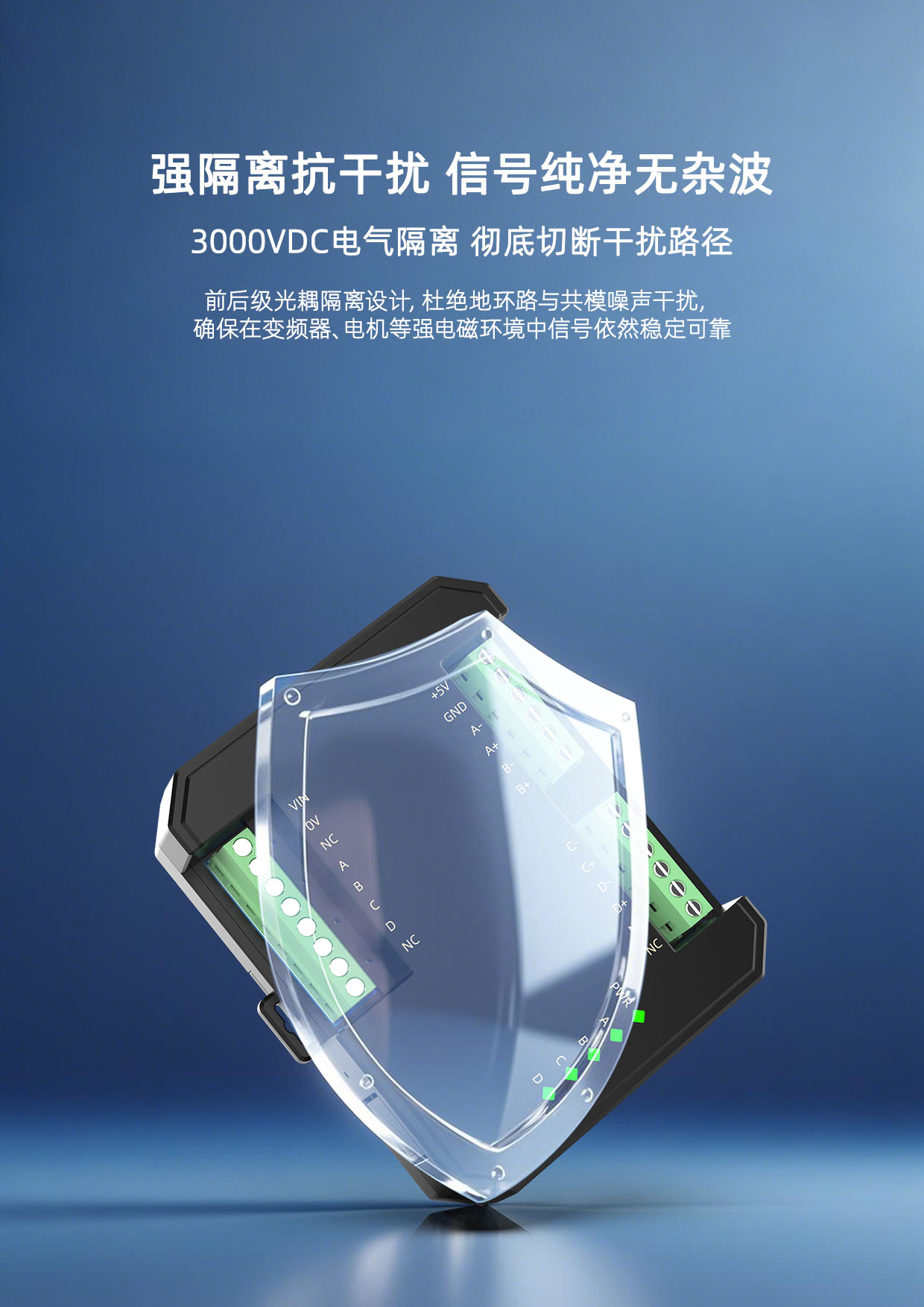

SPS9-HTL系列单端转差分模块内部精工设计，前后级光耦隔离，经该模块转换后的差分信号，在信号传输性能上具备显著优势，除了可大幅提升信号抗干扰能力，还能有力保障信号完整性。在强电设备启动与运行过程中、存在空间辐射干扰等干扰较为复杂的工业环境下，能充分发挥抗干扰作用，减少外界干扰对信号传输的影响，进而有效提高伺服电机运行的精度，确保整个控制系统的稳定可靠。

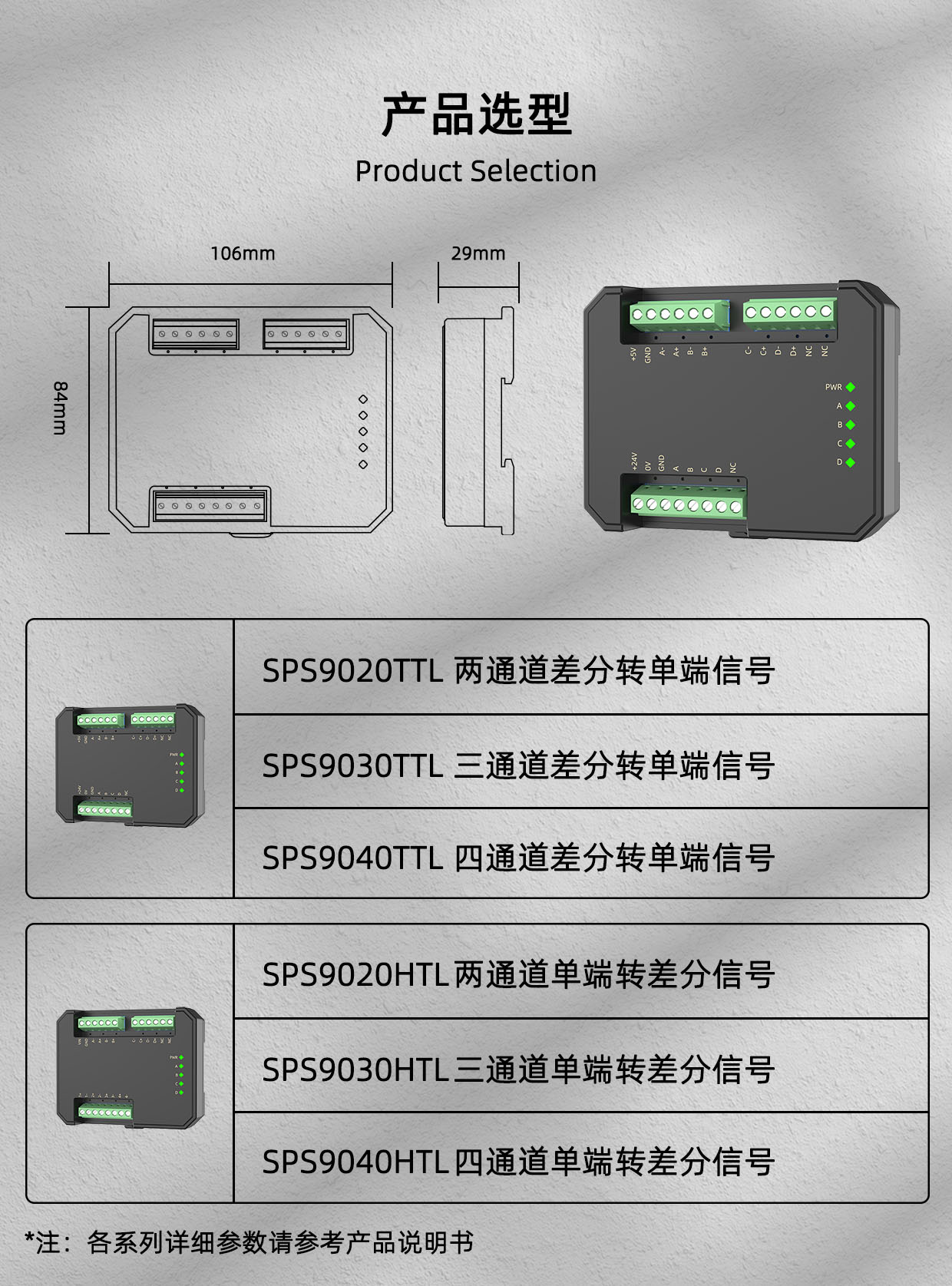

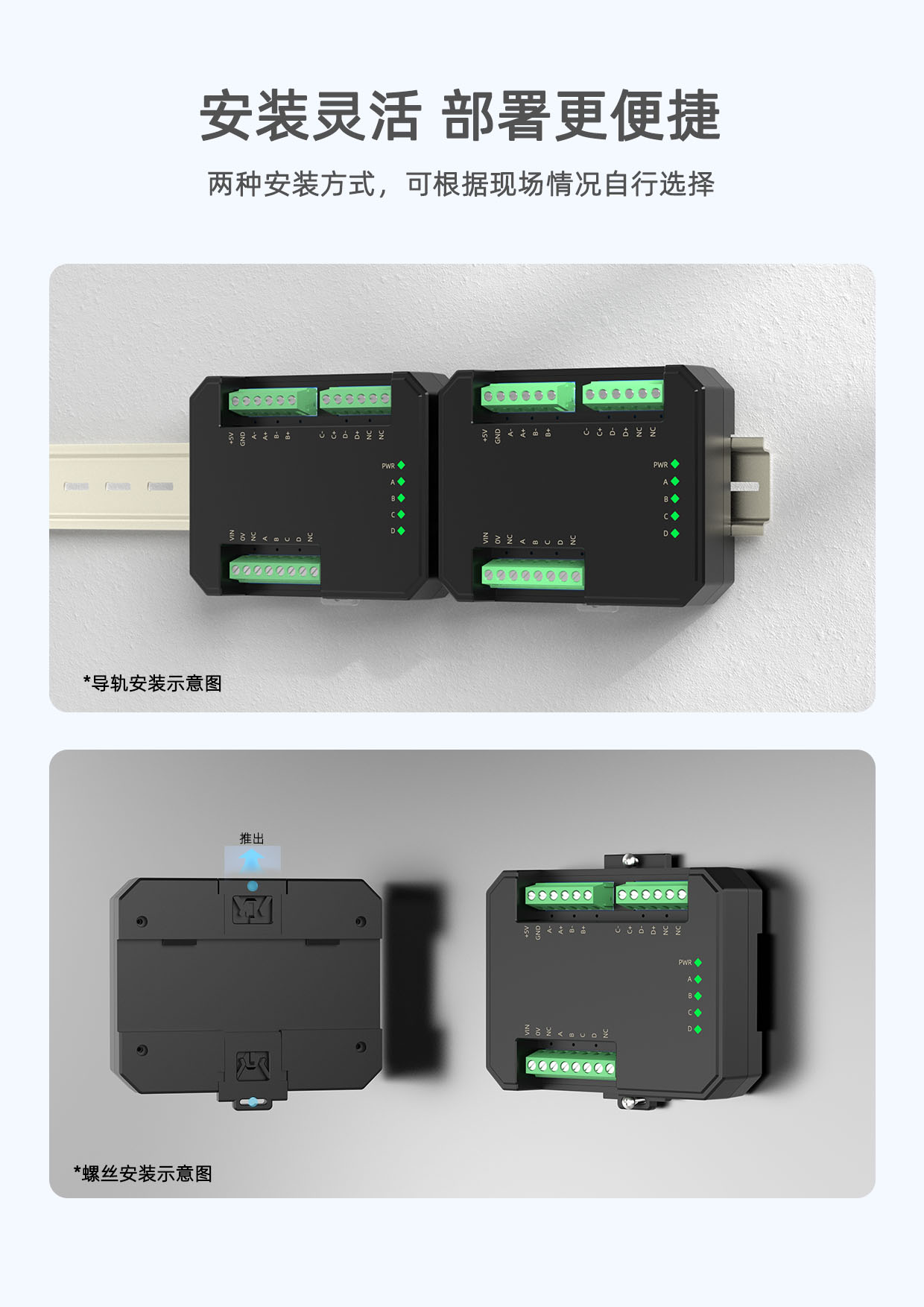

该产品需要独立供电，采用DIN35mm标准导轨安装方式，现场安装简单，使用灵活，可应对各种现场应用。

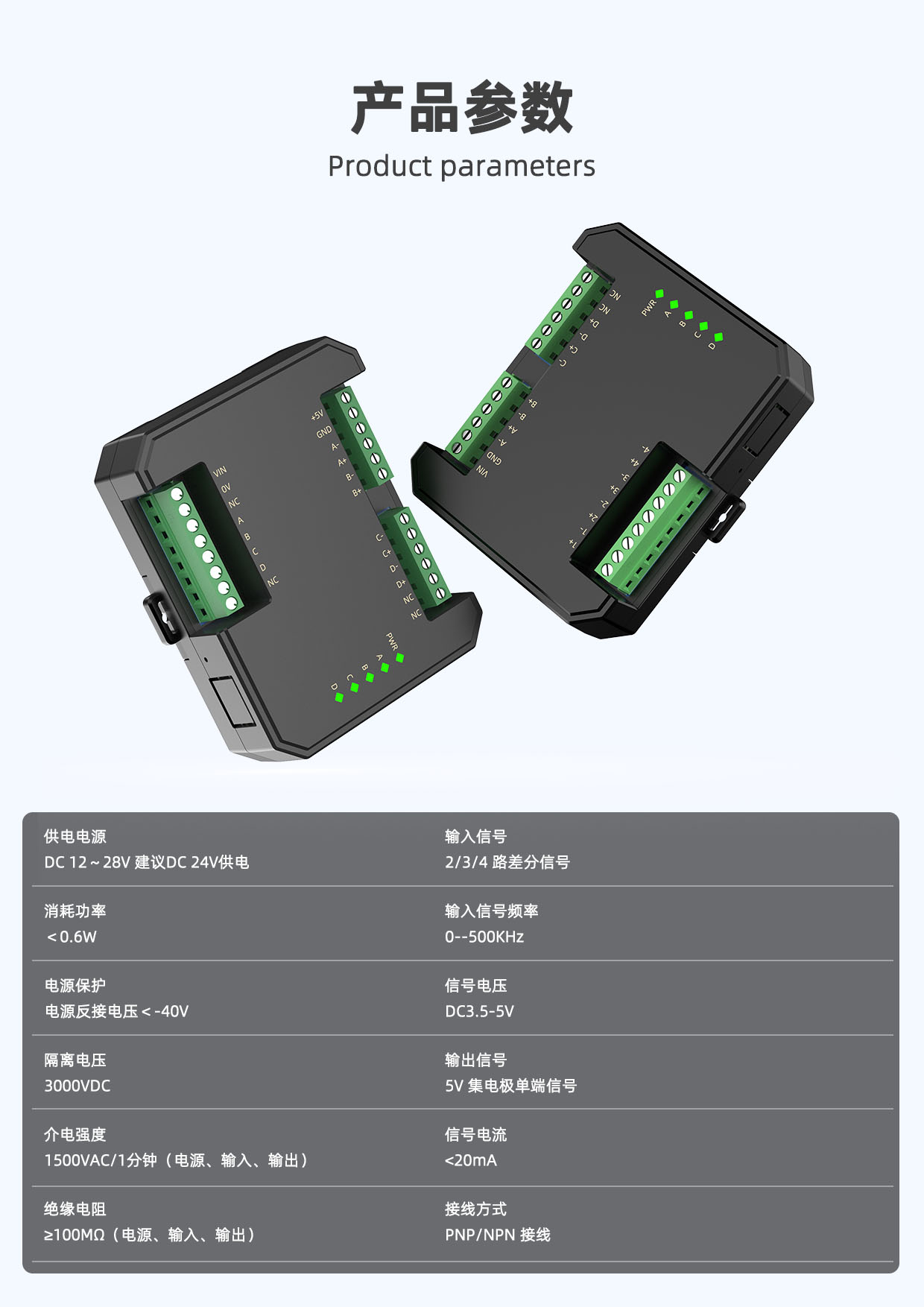

· 基本参数

供电电源 DC12～28V 建议DC24V供电

消耗功率 ＜0.6W

电源保护 电源反接电压＜-40V

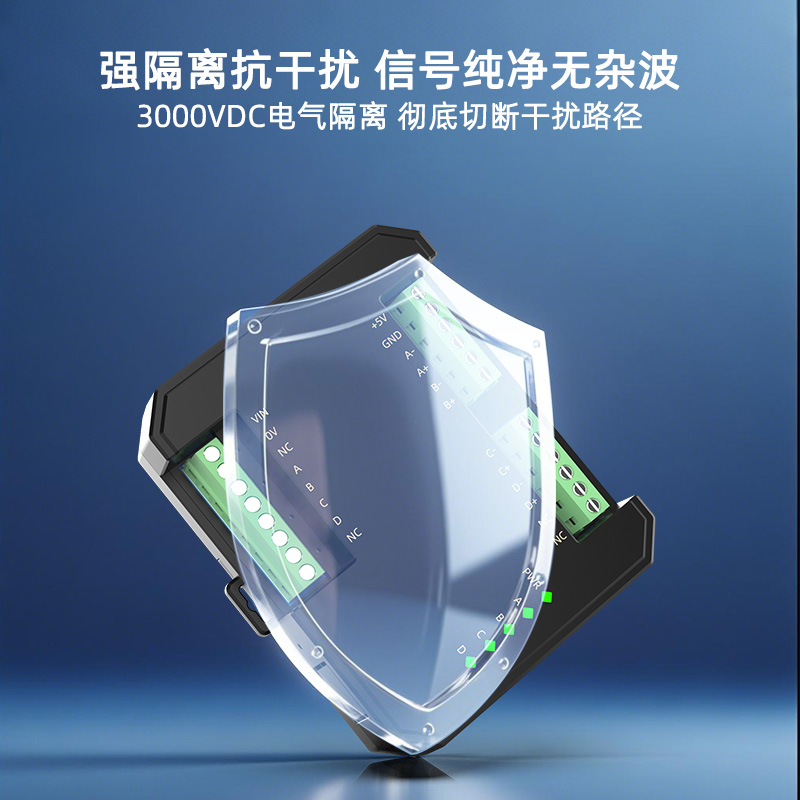

隔离电压 3000VDC

介电强度 1500VAC/1分钟（电源、输入、输出）

绝缘电阻 ≥100MΩ（电源、输入、输出）

电磁兼容性  符合GB/T 18268.1(IEC61326-1)

· 输入端

输入信号 4路单端信号

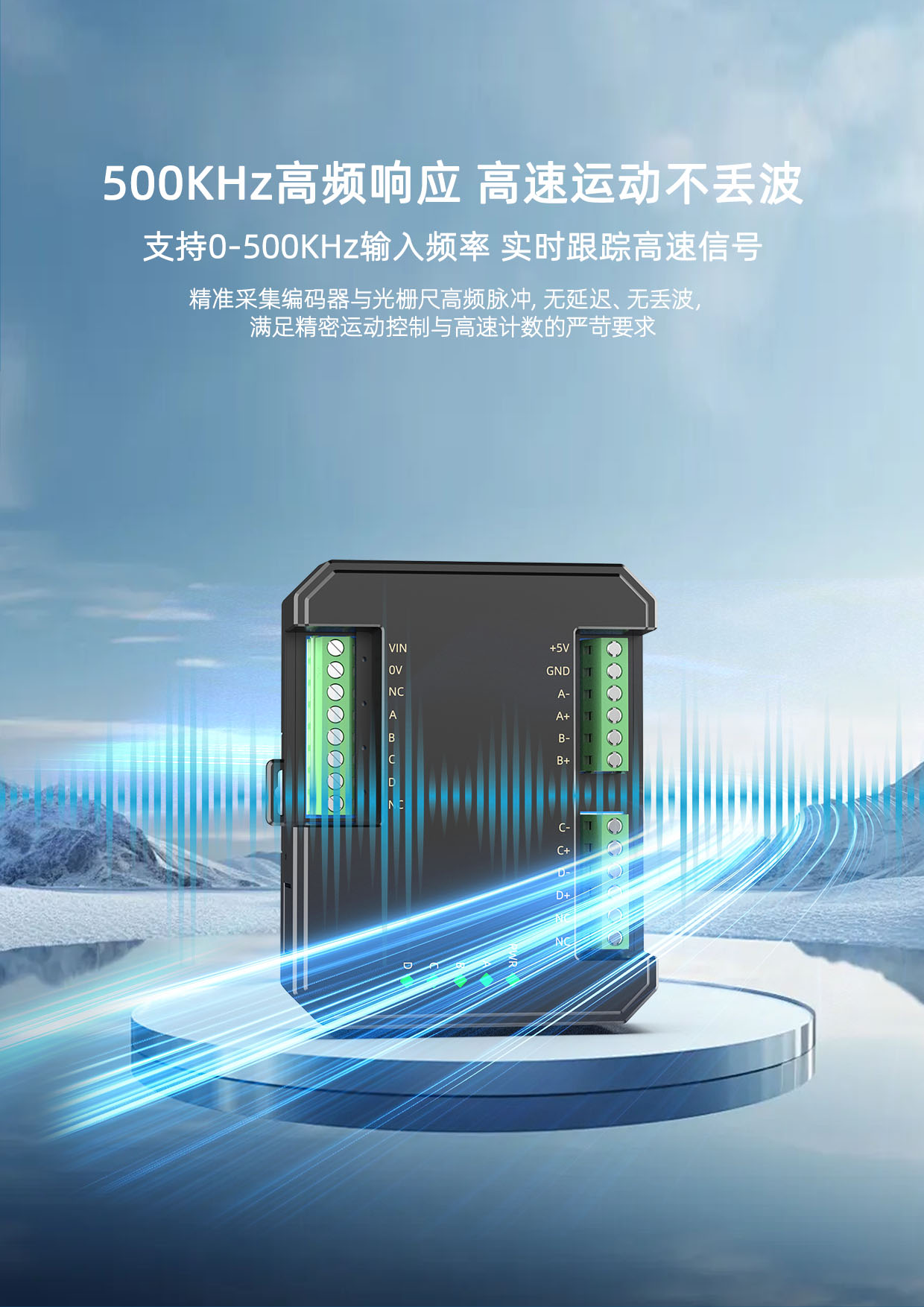

信号频率 0～1MHz

信号电压 DC15-28V

· 输出端

输出信号 差分信号 DC5V输出

信号电流 ≤20mA

· 环境条件

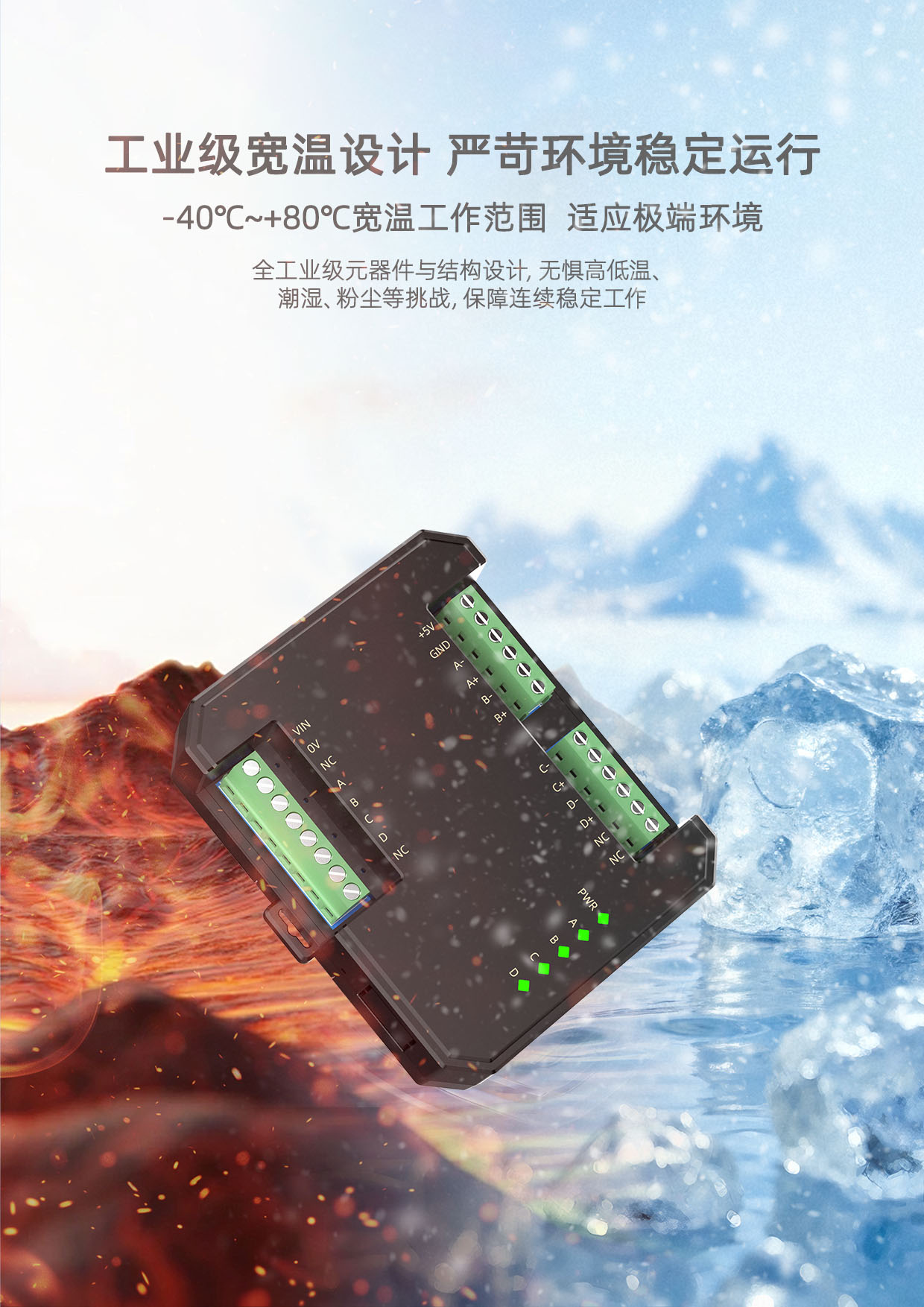

工作温度 -40℃～+80℃

储存温度 -40℃～+85℃

相对湿度 10%～90%RH（不结露）

大气气压 80kPa～106kPa
