· 产品介绍

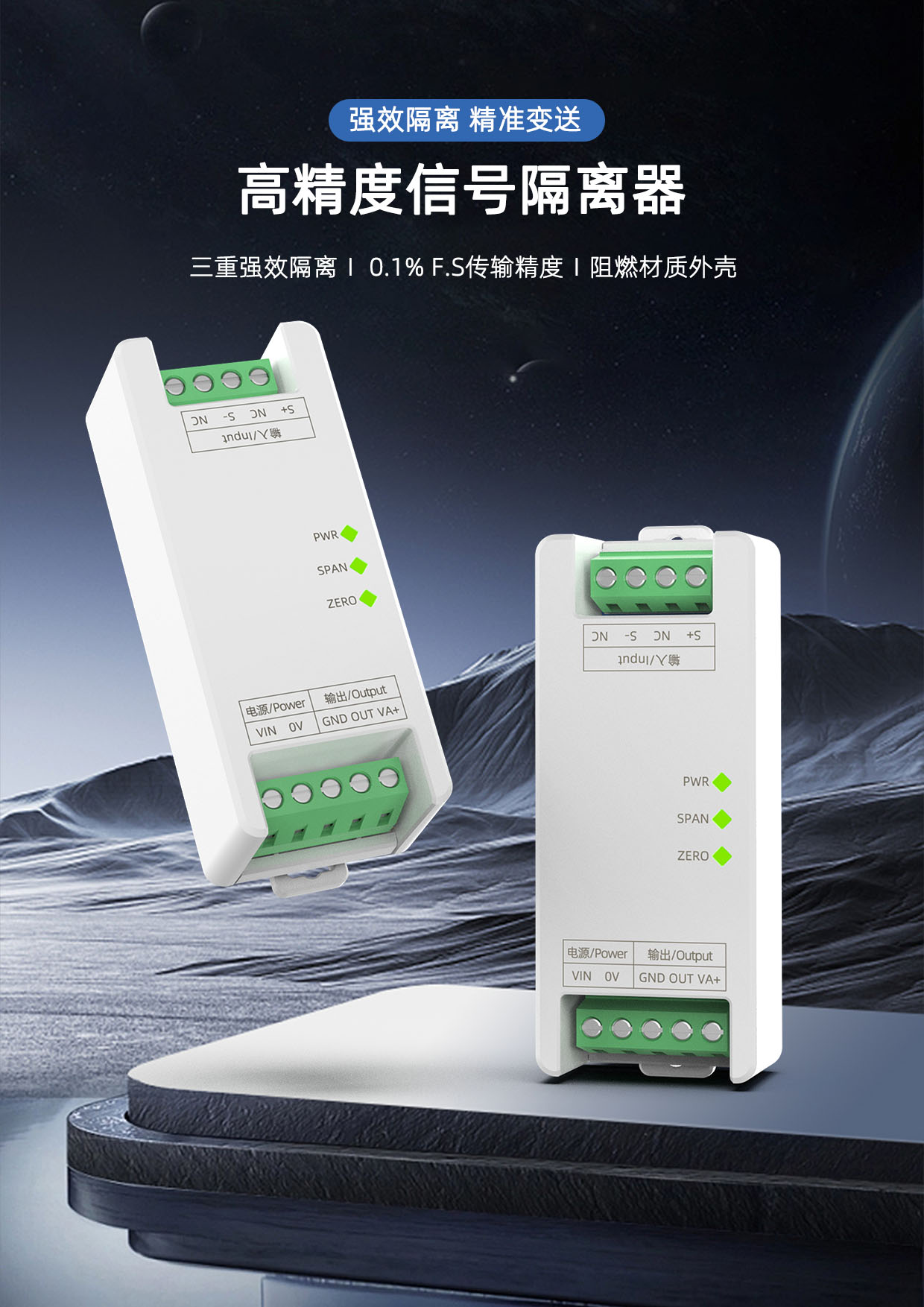

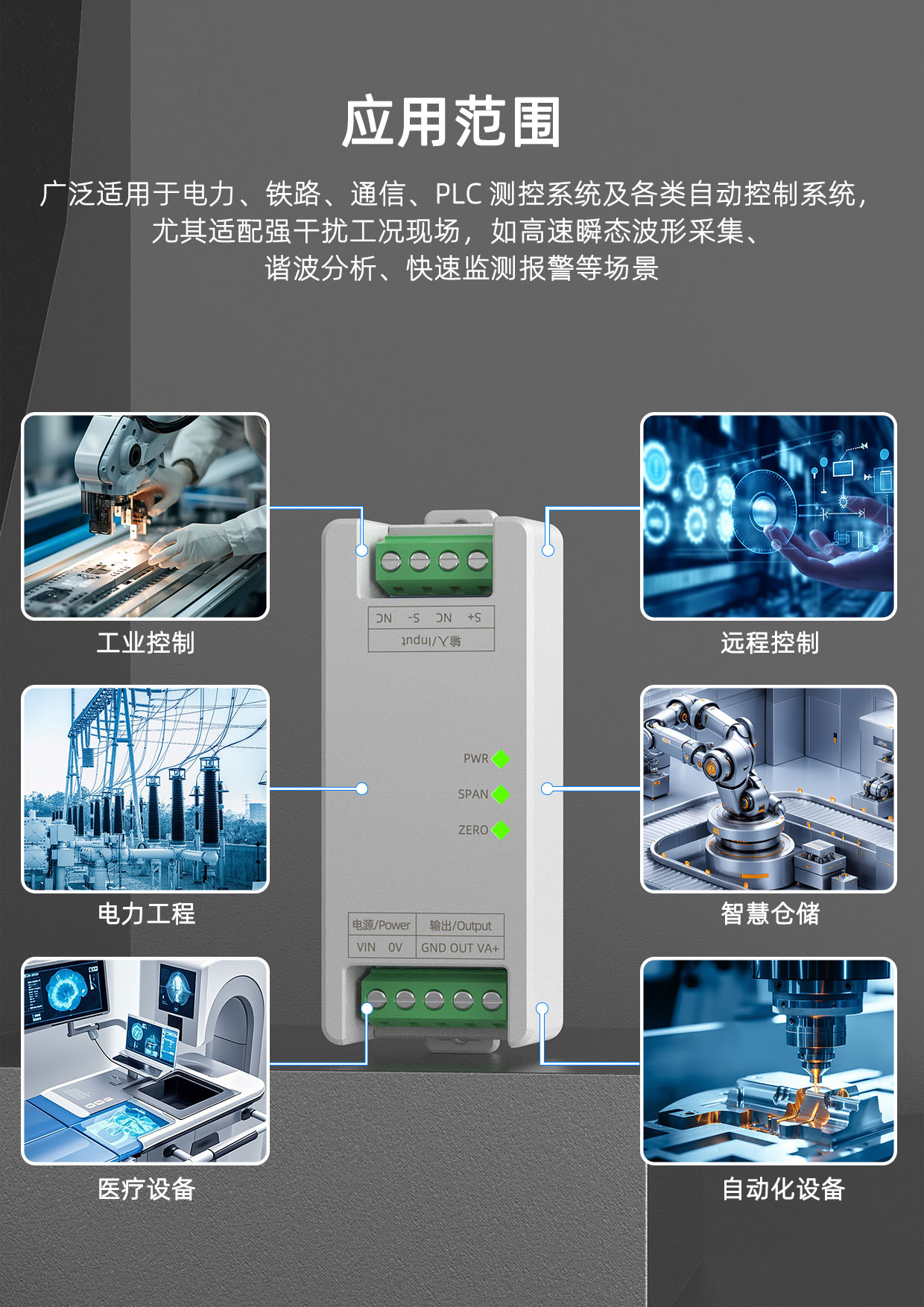

 SPS系列信号隔离器，采用新型隔离芯片，SiO2隔离耐压技术，将输入的电压电流信号经隔离后转换成线性的电压电流信号，变送模块的输出信号能快速跟踪输入信号的变化，广泛用于电力、铁路、通信及PLC等测控系统及各种自动控制系统。

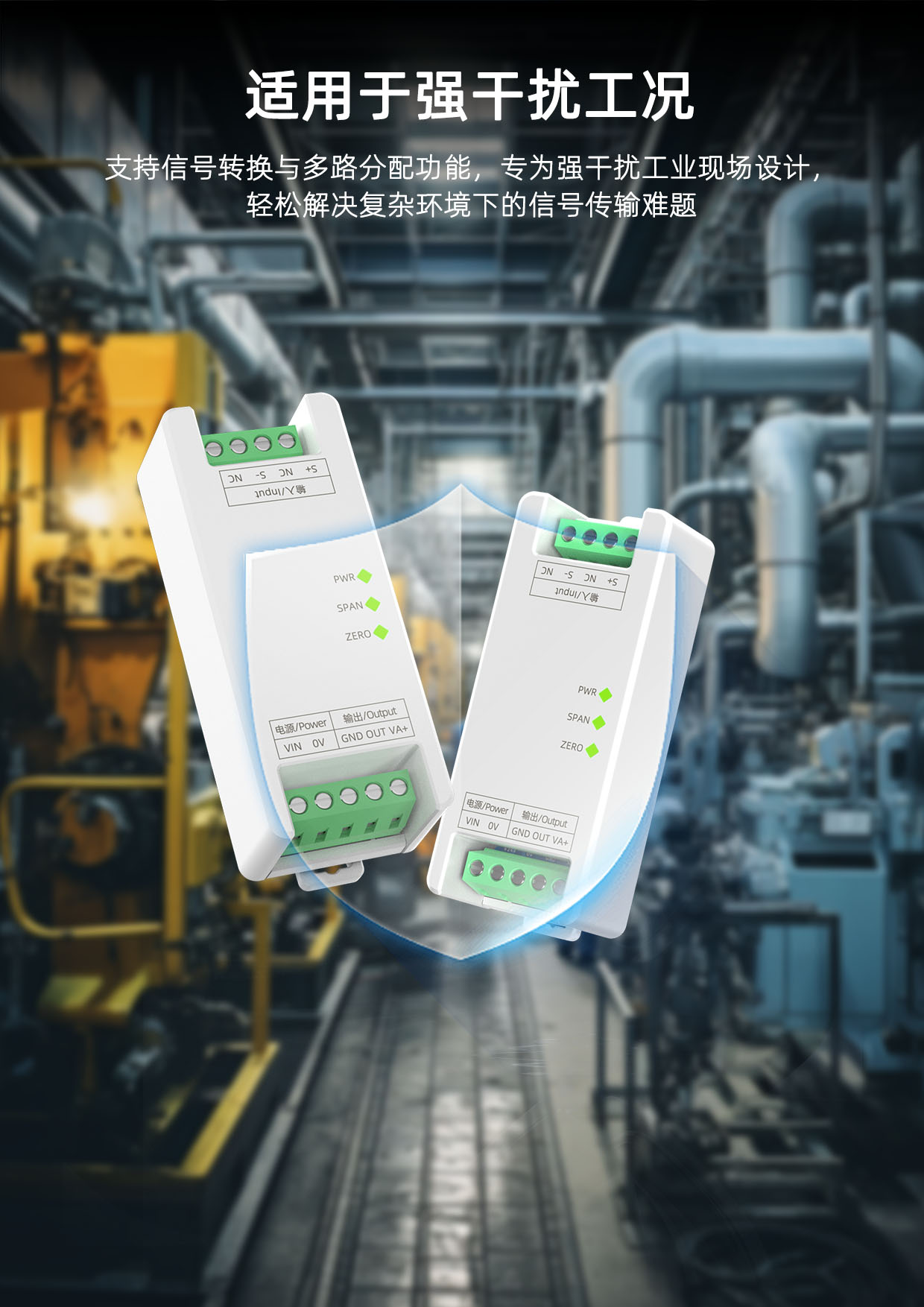

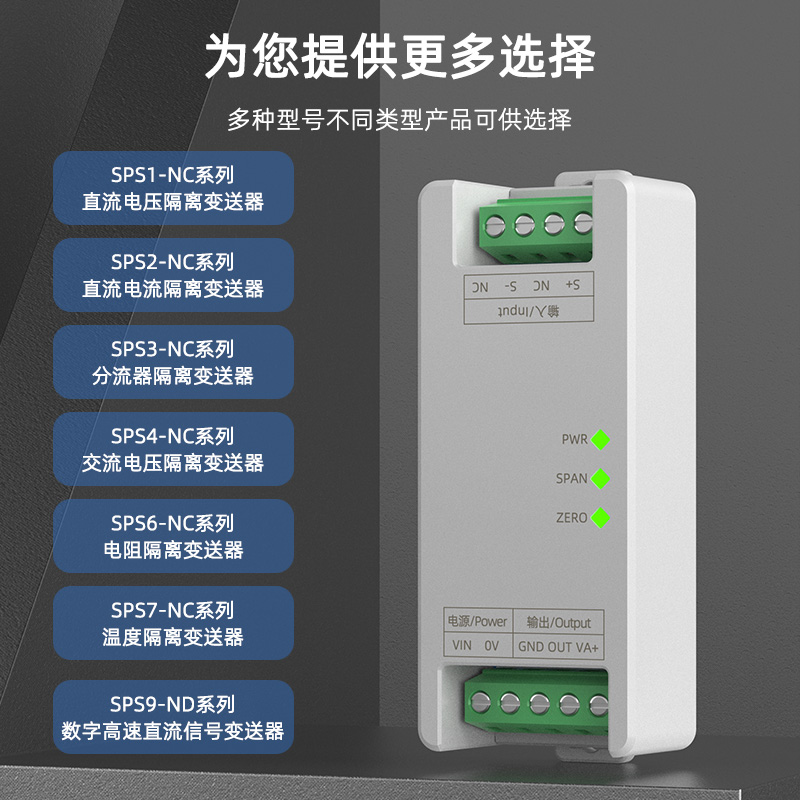

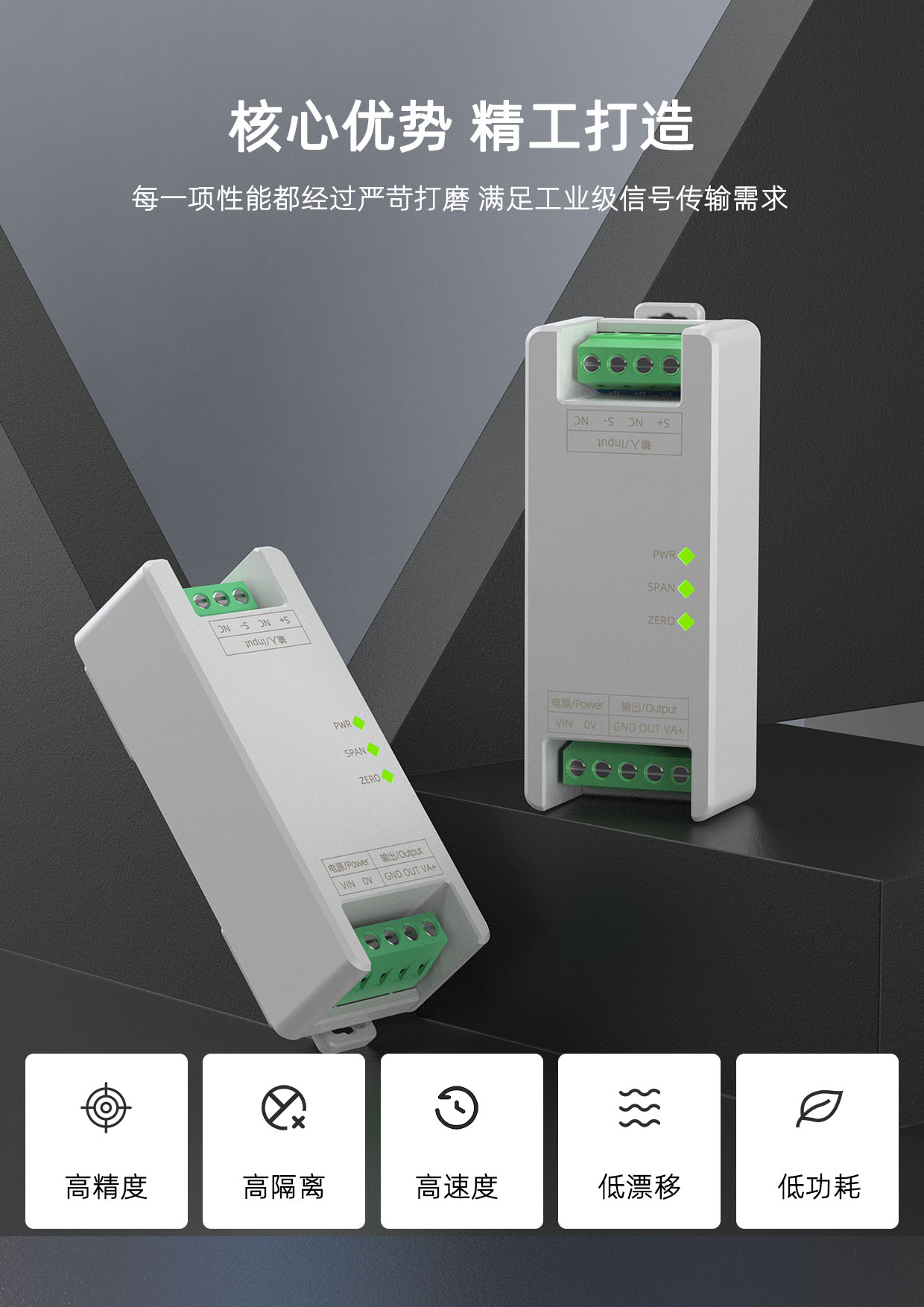

SPS2-NC系列电流变送器内部精工设计，电源、输入、输出三者相互电隔离，具有高精度、高隔离、高速度、低漂移等特点，解决了传感器、变送器或仪表信号高速传输过程中的共模干扰、电隔离及信号标准化等问题，特别适用于高速瞬态波形采集、谐波分析及快速监测报警等领域。

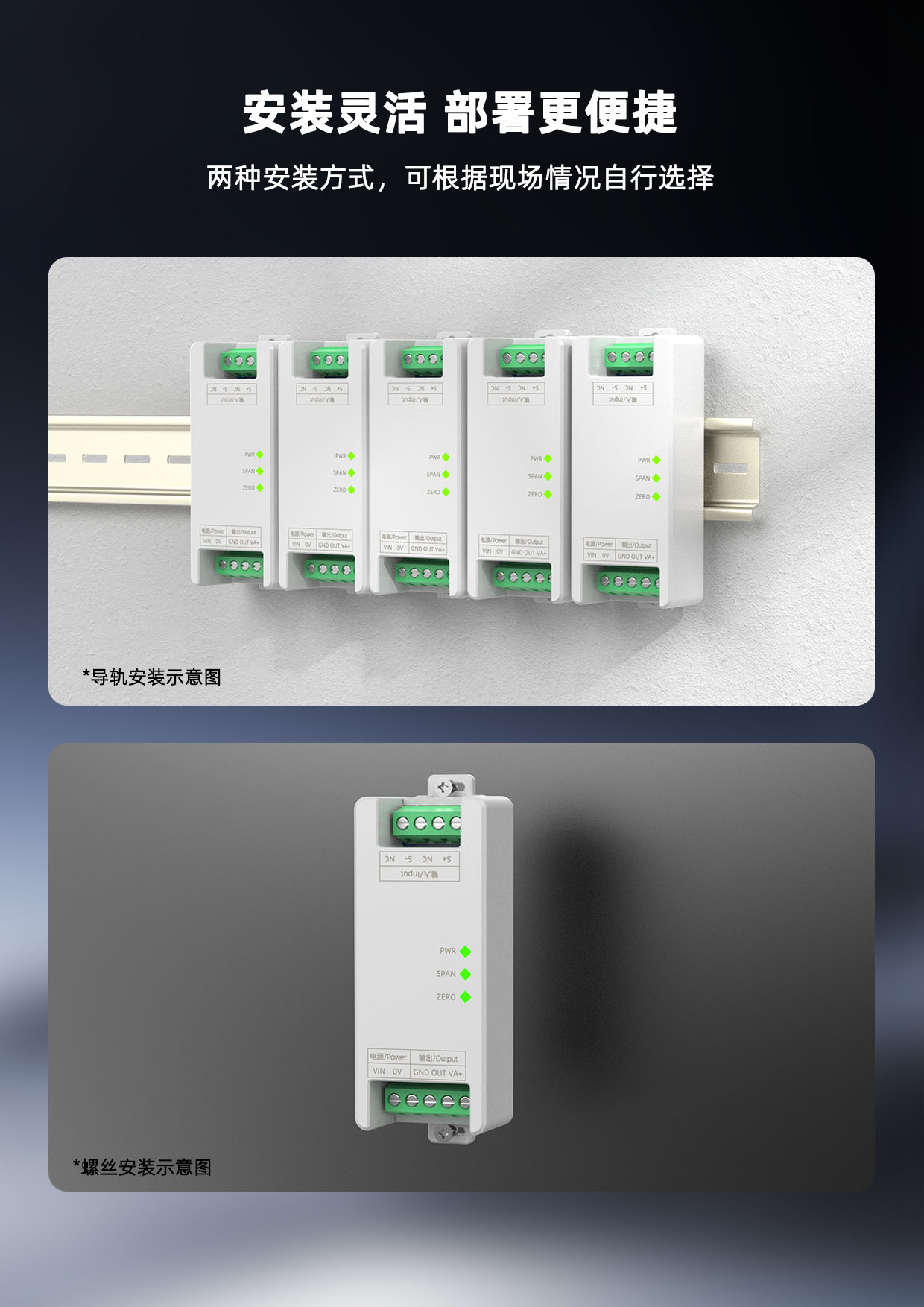

该产品需要独立供电，采用DIN35mm标准导轨安装方式，现场安装简单，使用灵活，可应对各种现场应用。

· 基本参数

供电电源 DC12～36V 建议DC24V供电

消耗功率 ＜1.5W

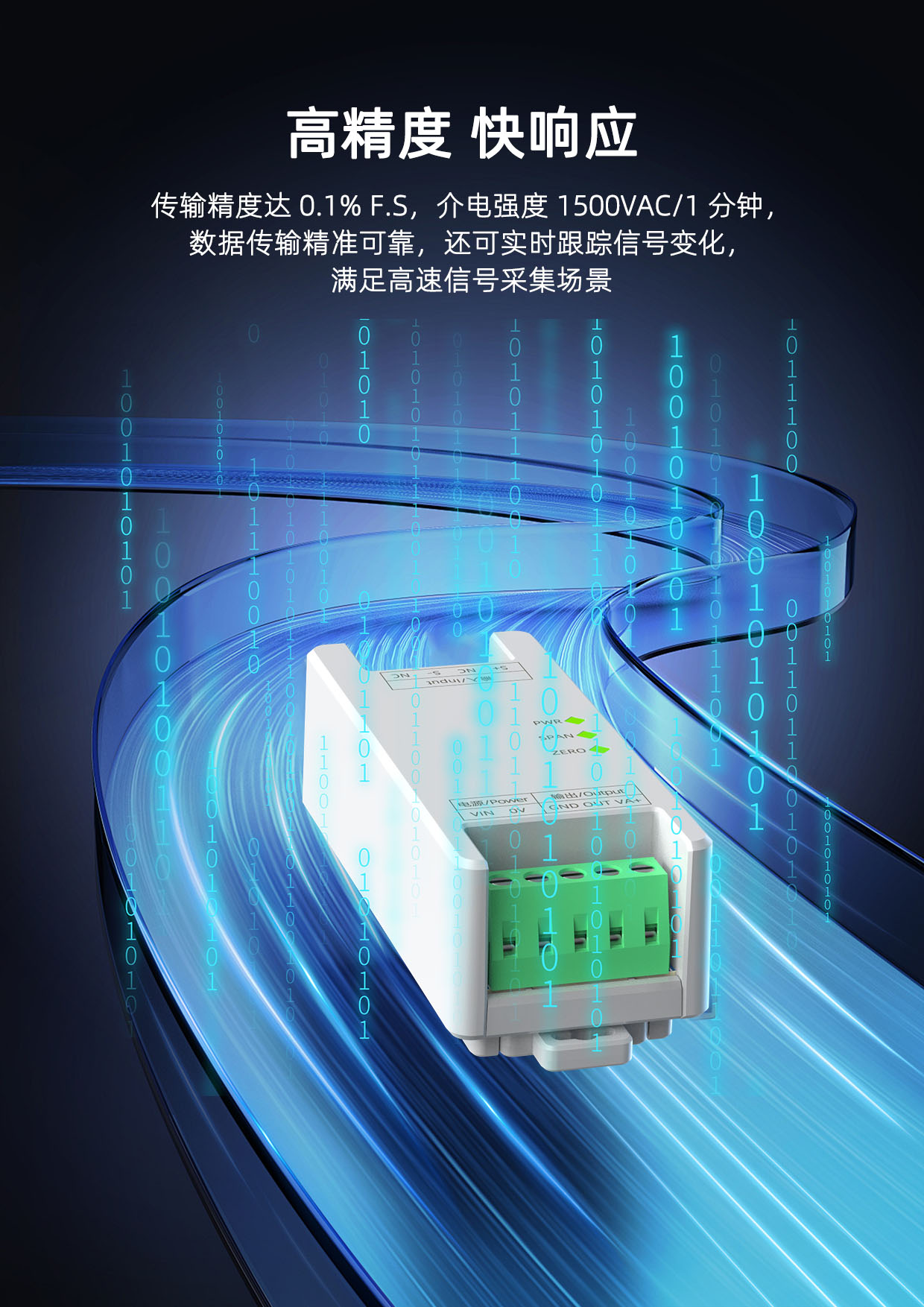

传输精度 ±0.1%F.S（+25℃）

温度漂移 ≤200ppm/℃

响应时间 ≤1mS

非线性度 5V时最大值为0.075%

电源保护 电源反接电压＜-40V

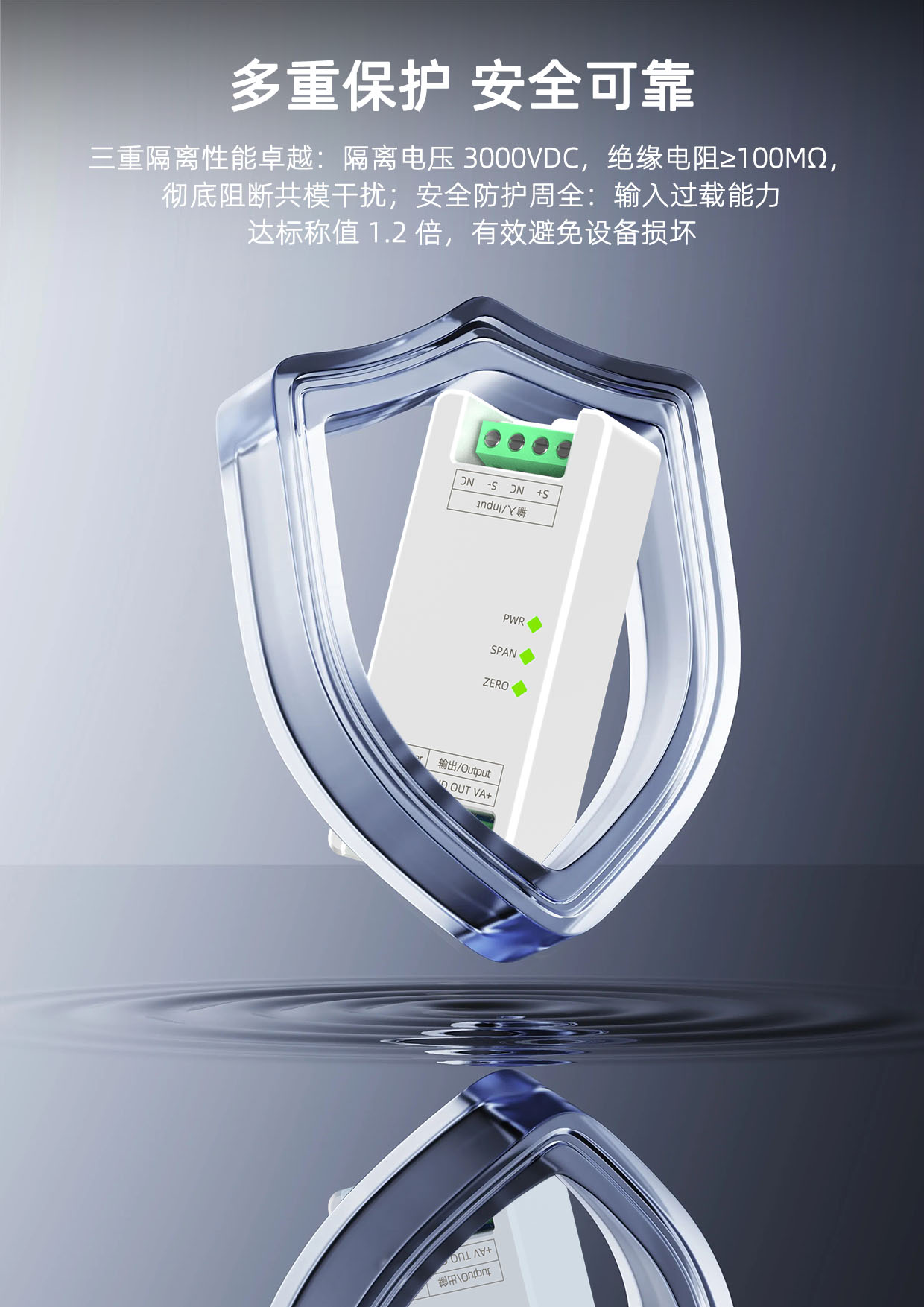

隔离电压 3000VDC

介电强度 1500VAC/1分钟（电源、输入、输出）

绝缘电阻 ≥100MΩ（电源、输入、输出）

电磁兼容性 符合GB/T 18268.1(IEC61326-1)

· 输入端

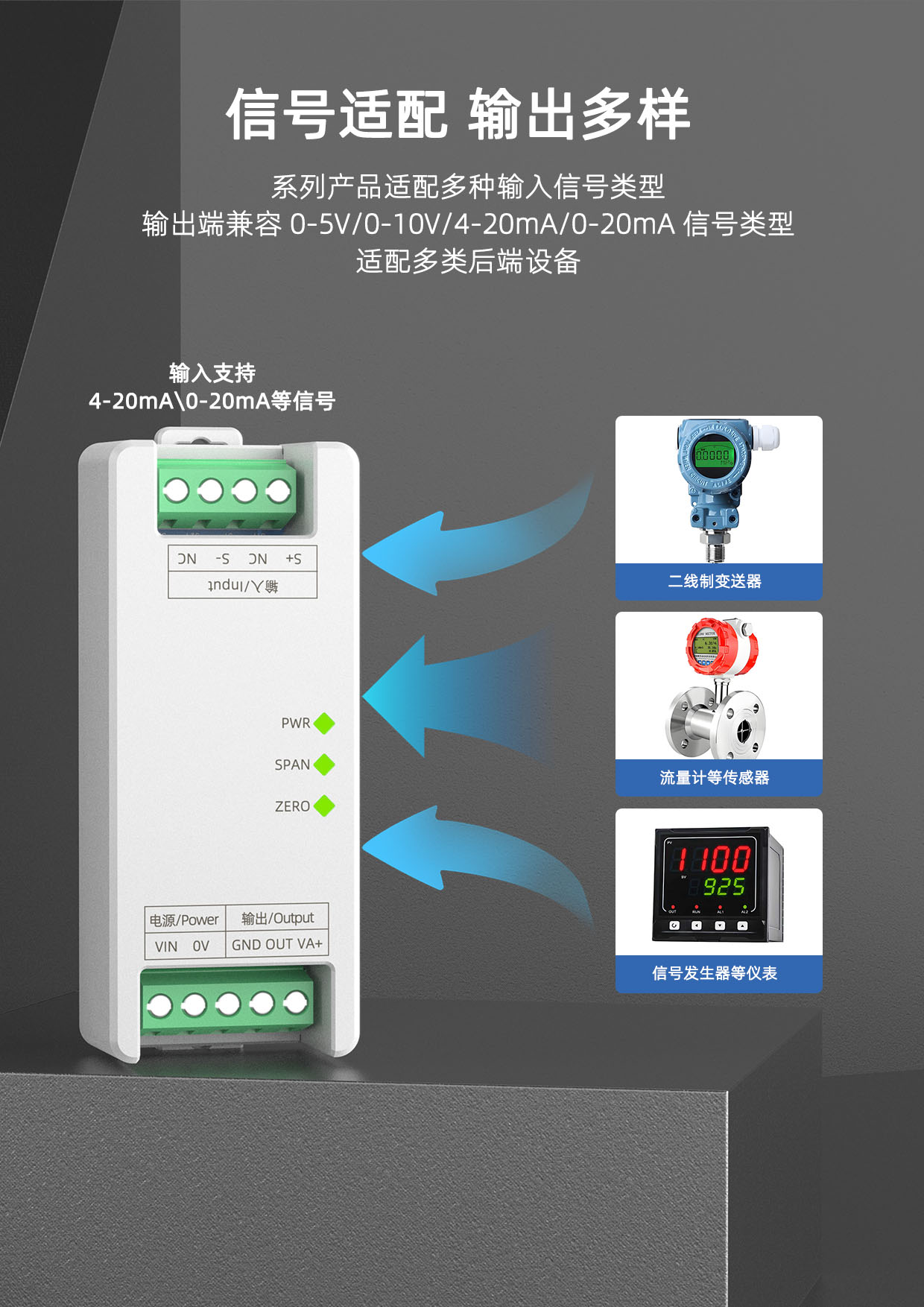

输入信号 4-20mA、0-20mA

输入阻抗 约25Ω

配电电压 ≤26V

最大输入电流 25mA

· 输出端

输出信号 0-5V

        0-10V

        4-20mA

        0-20mA

负载能力 电压输出RL≥2KΩ

        电流输出RL≤500Ω

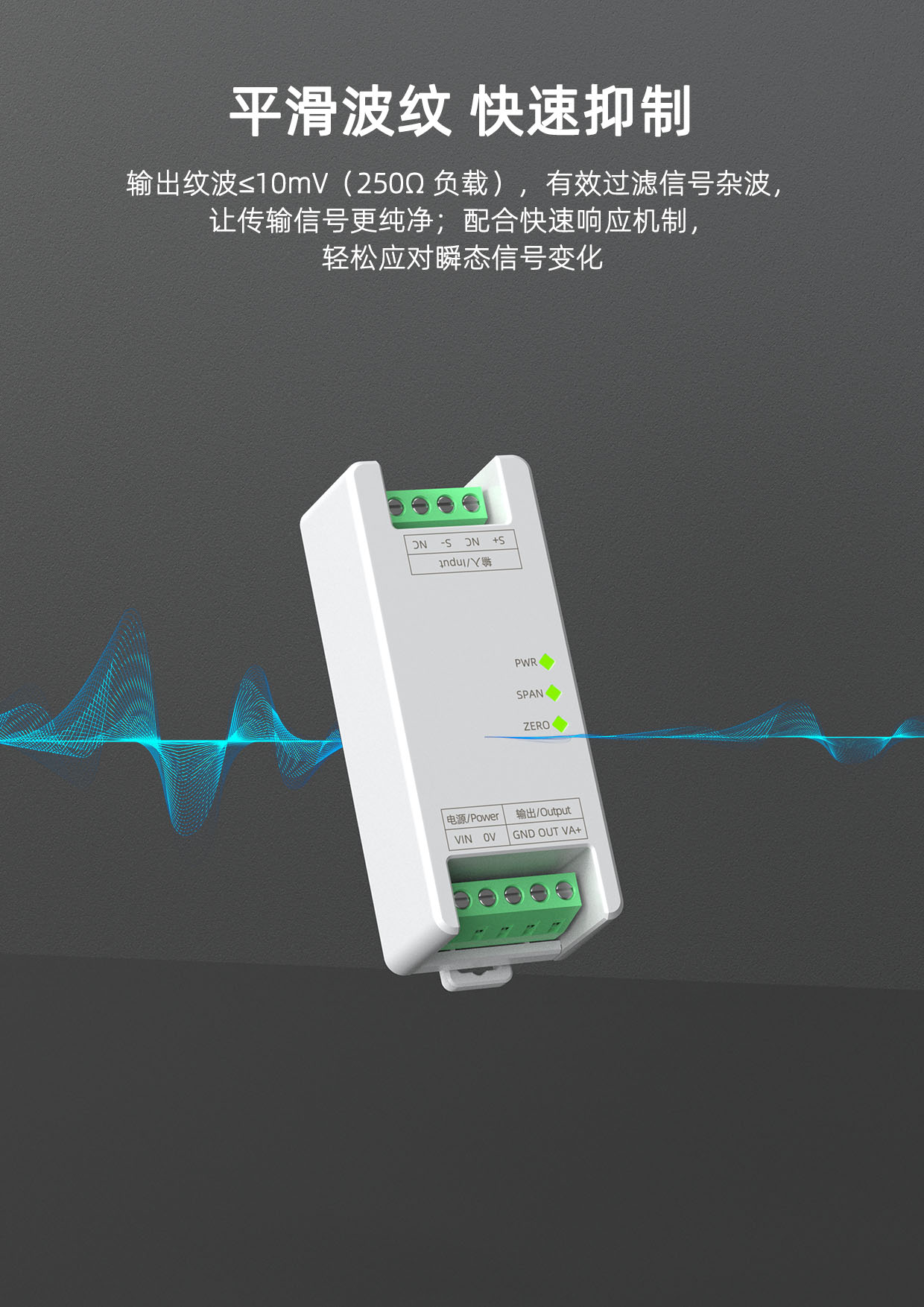

输出纹波 ≤10mV（负载250Ω）

· 环境条件

工作温度 -20℃～+60℃

储存温度 -40℃～+85℃

相对湿度 10%～90%RH（不结露）

大气气压 80kPa～106kPa
